3dmax9.0教程:百事可乐饮料商标图案

百事可乐是人们熟悉的饮料，它的商标图案在商店及路边广告牌上随处可见。今天，我们就通过3dmax9.0来设计一个百事可乐的商标吧……

先看一下最终效果：

一、绘制月牙

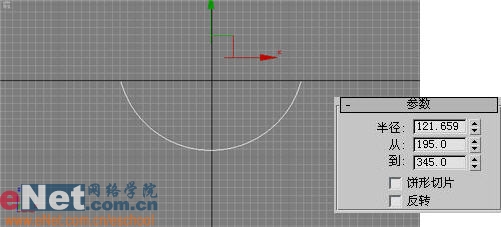

1、启动3dmax9.0，点击“创建”命令面板中的“图形”按钮，单击“弧”工具按钮，在前面视图中拖动鼠标绘制一弧线arc01，并选中它在“修改”命令面板中，调整其参数，如图1所示。

2、再在前面视图中绘制新弧线arc02，修改其参数，修改后的效果如图2所示。

|||

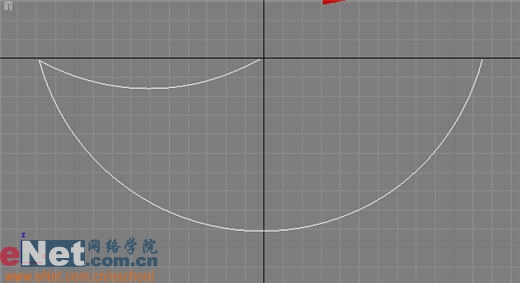

3、选择arc02，按住shift键不放，拖动鼠标，将其复制，得到新弧线arc03。如图3所示。

4、选中arc03，单击工具栏上的“选择并旋转”按钮，将其旋转180°，得到如图4所示。

小提示：在旋转时，可点击工具栏上的“角度捕捉切换”按钮，这样更好的准确旋转到结果。

5、选中arc01，单击“修改”命令面板，在下拉列表中选择“编辑样条线”项，然后单击“顶点”按钮，打开“几何体”卷展栏，点击“连接”按钮，在视图中选择arc02。

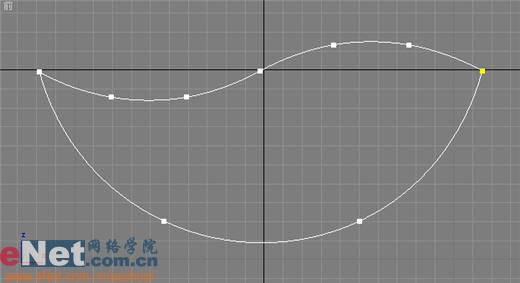

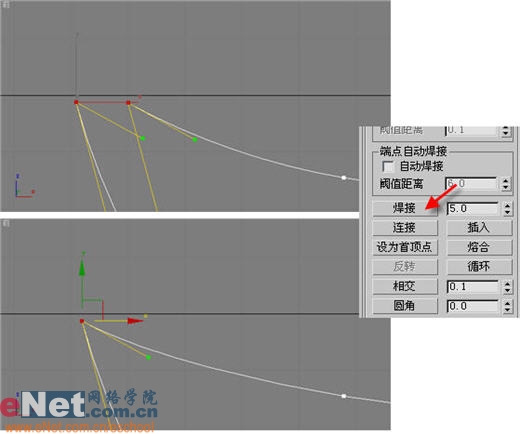

6、再次点击“连接”按钮，取消当前连接选择状态，然后在视图中选择arc01与arc02的两个顶点，单击“几何体”卷展栏中的“焊接”按钮，将两个顶点焊接为一个顶点，如图5所示。

小提示：如果顶点无法焊接，那么就适当调大后面的数值。

|||

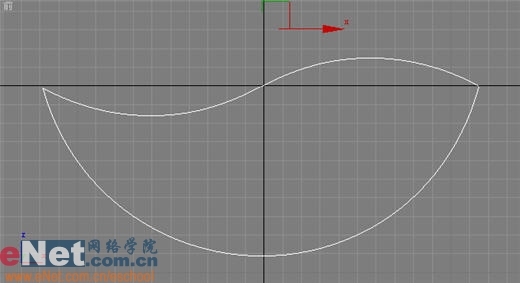

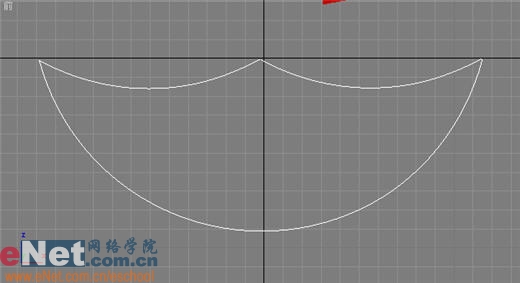

7、用上述方法将arc01、arc02、arc03焊接为一条封闭的曲线arc01。如图6所示。

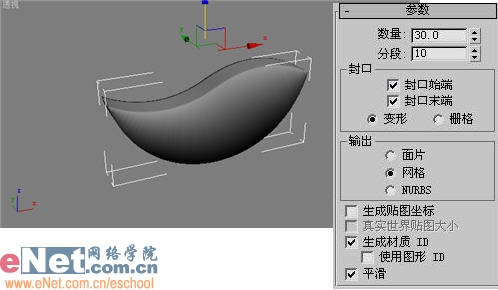

8、选中arc01，进入“修改”命令面板，在“修改器列表”下拉框中选择“挤出”项，并进入其参数卷展栏，修改相关参数，得到效果如图7所示。

小提示：数量表示拉伸的程度；分段表示拉伸后模型的段面数。

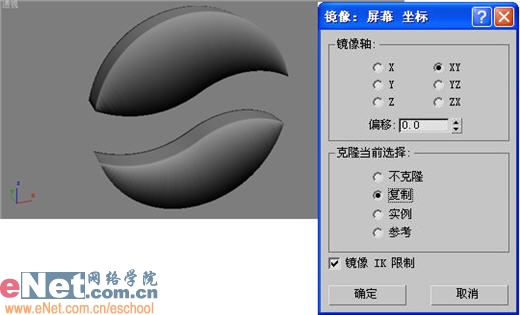

 9、选择arc01，单击工具栏上的“镜像”按钮，调出参数窗口，确定后两个月牙形成，如图8所示。

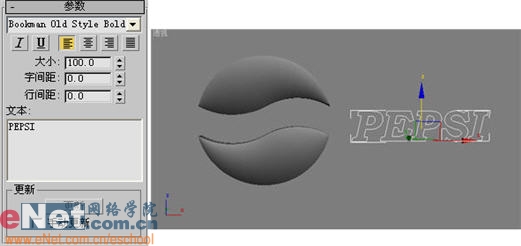

10、点击“创建”命令面板中的“图形”按钮，单击“文本”工具按钮，在前面视图中单击加入文字text01，如图9所示。

|||

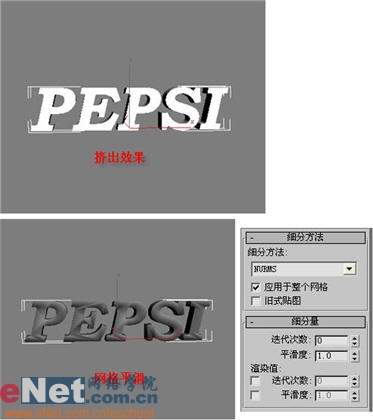

 11、选中text01，进入“修改”命令面板，在“修改器列表”中选择“挤出”项，得到立体文字。继续在“修改器列表”中选择“网格平滑”项，修改其参数，效果如图10所示。

小提示：同样的也为arc01、arc02加入网格平滑修改器。

二、材质配置

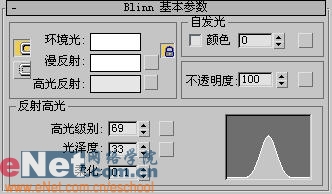

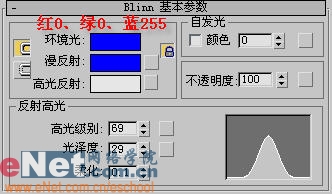

1、点击工具栏上的“材质编辑器”按钮，打开其面板，选择第一个样球，修改“blinn基本参数”中的环境光、漫反射、高光反射等参数，如图11所示。将第一个样球材质赋予arc02。

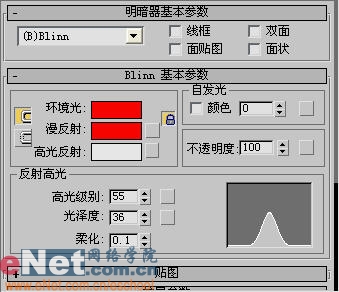

2、选择第二个样球，修改“blinn基本参数”中的环境光、漫反射、高光反射等参数，如图12所示。将它赋予arc01。

|||

 3、定义第三个样球，修改“blinn基本参数”中的环境光、漫反射、高光反射等参数，如图13所示。将它赋予text01。

4、最终点击“快速渲染”按钮，得到效果如图14所示。
