3dmax教程:制作游戏光盘

十年前，笔者玩电脑游戏，不像现在玩网游那样从网上下载下来安装包就可以玩了。那时要去买一张游戏光盘才行，即实用又方便。今天，大家就跟着笔者来用3dmax制作一张游戏光盘吧……

先看一下最终效果：

一、绘制管状体

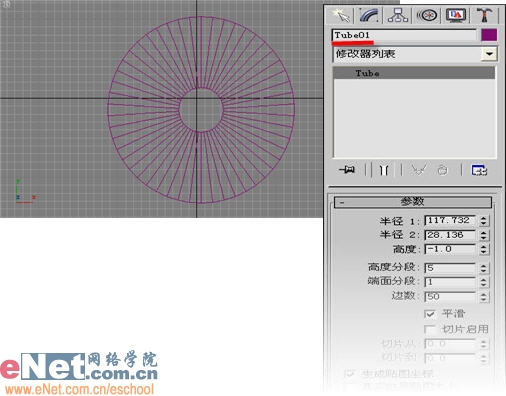

1、启动3dmax9.0，单击“创建”命令面板，点击“几何体”按钮，在下拉列表框中选择“标准基本体”项。单击“管状体”按钮，在顶部视图中新建一个圆管tube01，并适当调整其参数。如图1所示。

|||

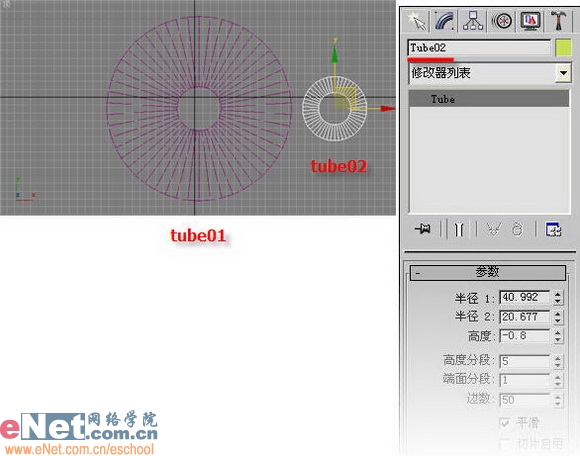

2、按照步骤1的方法再绘制一个小的圆管tube02，并调整其参数。如图2所示。

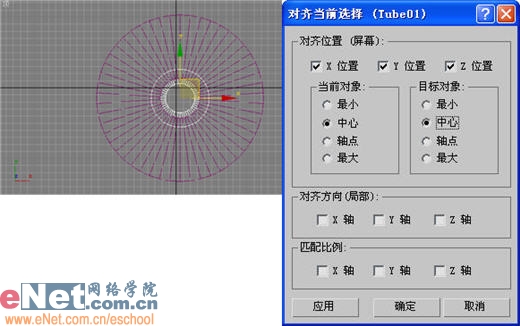

3、选中tube02，单击工具栏上的“对齐”按钮，再视图中选择tube01，在弹出的“对齐当前选项”窗口中，修改其参数，单击“确定”即可。此时的tube01、tube02在坐标轴上为中心对称了，如图3所示。

|||

二、材质配置

1、点击工具栏上的“材质编辑器”按钮，打开其面板，选择第一个样球，

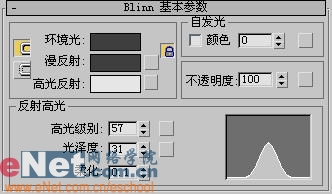

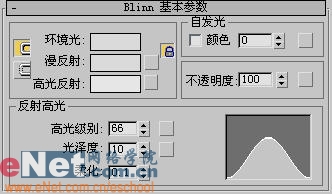

展开“blinn基本参数”卷展栏，修改其高光参数，如图4所示。

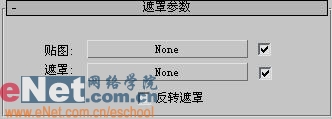

2、打开“贴图”卷展栏，单击“反射”后的“none”按钮，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“遮罩”贴图并进入其属性面板，如图5所示。

3、单击“贴图”后面的none按钮，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“渐变坡度”贴图并进入其属性面板。

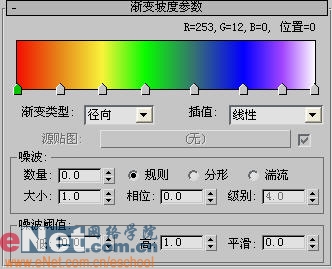

4、展开“渐变坡度参数”卷展栏，修改其参数，如图6所示。

小提示：色块由左向右依次为红、橙、黄、绿、青、蓝、紫、白。由于光盘表面的光斑是呈发射状的，因此要将渐变类型为“径向”方式。

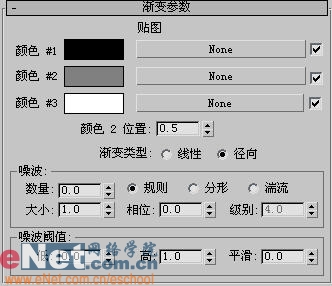

5、点击“转到父对象”按钮回到上级目录，点击“遮罩”后面none按钮，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“渐变”贴图并进入其属性面板。展开“渐变参数”卷展栏，并修改其参数，如图7所示。

|||

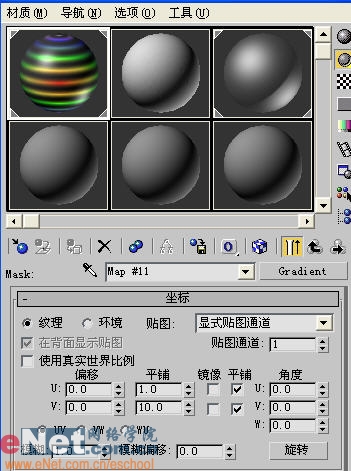

6、打开“坐标”卷展栏，修改相关参数，如图8所示。

7、将当前材质赋予tube01。
8、选择材质编辑器中的第二个样球，打开“blinn基本参数”卷展栏，调整其高光参数，如图9所示。

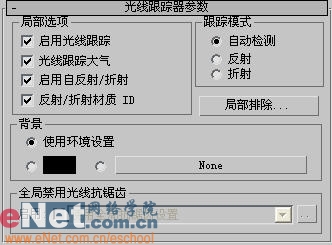

9、打开“贴图”卷展栏，单击“折射”后的“none”按钮，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“光线跟踪”贴图，如图10所示。

10、将该上述材质赋予tube02。

11、为了使得场景更加的饱满，可以添加平面作为背景、灯光、多复制一模型等，最后，单击工具栏上的“快速渲染”按钮，得到的渲染效果如图11所示。
