3dmax教程:制作立体金属文字倒角

先看一下最终效果：

一、绘制文字

1、启动3dmax9.0，单击“创建”命令面板，点击“图形”标签进入其创建图形命令面板，单击“文本”按钮进入其属性面板。

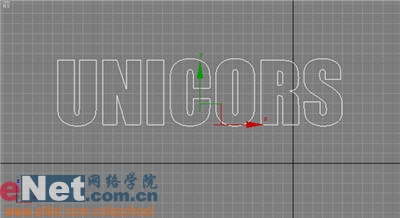

2、展开“参数”卷展栏，修改大小、字型、文字信息等参数，如图1所示。在前面视图区中单击鼠标左键，加入文字text01，如图2所示。

|||

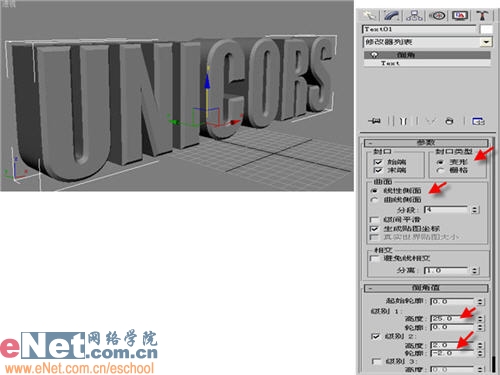

3、选中文字text01，单击“修改”命令面板，在修改器列表中选择“倒角”项并进入其属性面板，在参数卷展栏中勾选“封口”栏下各项，确定封口类型等参数，修改倒角值栏下的级别1、级别2的高度与轮廓值等参数，最终形成的效果如图3所示。

小提示：“参数”卷展栏中的“封口”栏用于给造型两端进行加盖控制，如果两端都加盖处理，则为封闭实体；“封口类型”栏用于设置顶盖表面额构成类型，“变形”项将不处理表面，以便进行变形操作，制作变形动画；“栅格”项将进行表面网格处理；“曲面”栏用于控制斜面的曲率、光滑度及指定贴图坐标。其中“线性侧面”将倒角内部的片段划分设置为直线方式；“曲线侧面”将倒角内部的片段划分设置为弧形方式。“倒角值”卷展栏中的“开始轮廓”值用于设置原始图形的外轮廓的大小；级别1、级别2、级别3分别设置三个级别的高度值和轮廓大小。

|||

二、材质配置

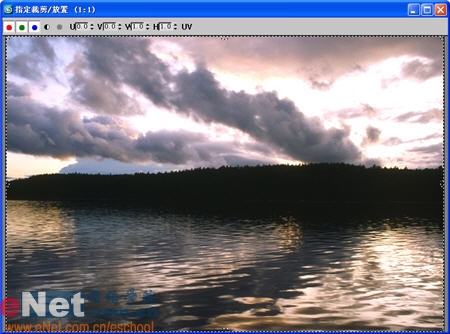

1、点击工具栏上的“材质编辑器”按钮，打开其面板，选择第一个样球，打开“贴图”卷展栏，单击“反射”后的“none”按钮，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“位图”贴图，为其指定一图片，如图4所示。

2、选中文字text01，单击“材质编辑器”中的“将材质指定给选定对象”按钮，将当前所编辑的材质赋予它。

3、单击工具栏上的“快速渲染”按钮，最终效果如图5所示。
