温润尔雅 3dmax造型设计之玉石效果

玉石是每个人都喜爱的饰品，它光滑细腻、温润尔雅等特点让人爱不释手。今天，我们就通过3dmax9.0来设计一款玉石饰品吧……

先看一下最终效果：

一、绘制圆环

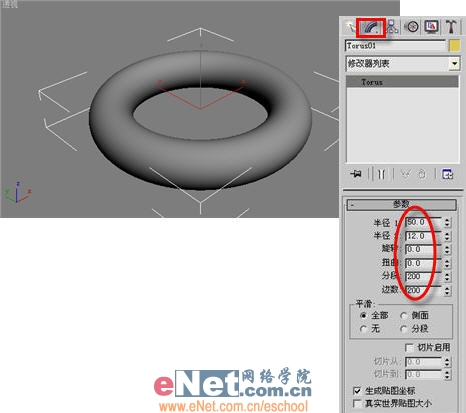

1、启动3dmax9.0，点击“创建”命令面板，单击“几何体”按钮，在其下拉列表中选择“标准基本体”项。点击面板中的“圆环”工具按钮，在顶部视图中一个圆环torus01，并适当修改其尺寸参数，如图1所示。

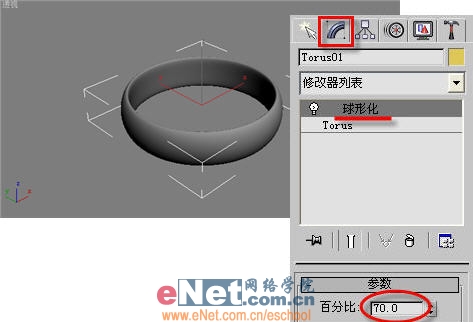

2、在“修改”面板中，点击“修改器列表”下拉箭头，选择“球体化”项，并修改其参数中百分数值为70，如图2所示。

|||

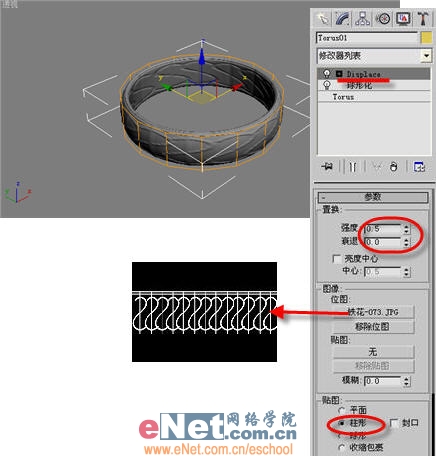

3、继续在“修改”面板中点击“修改器列表”下拉箭头，选择“置换”项，修改置换、添加已备好图像贴图、贴图形式为柱形等参数。如图3所示。

二、渲染设置

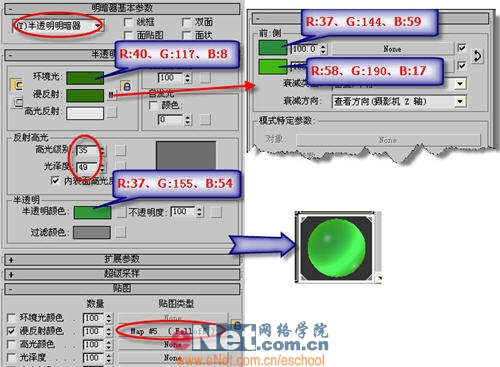

1、点击工具栏上的“材质编辑器”按钮，打开编辑面板，选第一个样球，在“明暗器基本参数”卷展栏中点击下拉框选择“半透明明暗器”项，并修改其基本参数，单击“漫反射”按钮旁边的小方框按钮，在弹出的“材质/贴图浏览器”窗口，选择“新建”单选框，双击右边列表中的“衰减”贴图，进入衰减参数卷展栏，修改“前:侧”颜色值等项，如图4所示。

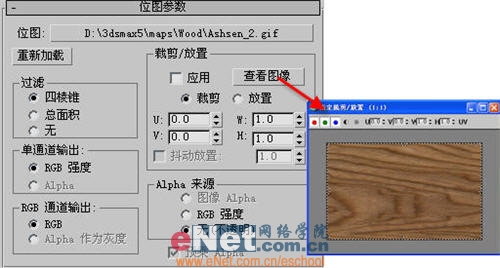

2、点击高光反射颜色面板，设定红、绿、蓝为154。点击其后面的小方框，在弹出的“材质/贴图浏览器”窗口，选择“新建”单选框，双击右边列表中的“位图”贴图，指定预先找好的图片，修改贴图卷展栏中高光眼色数量为50，如图5所示。

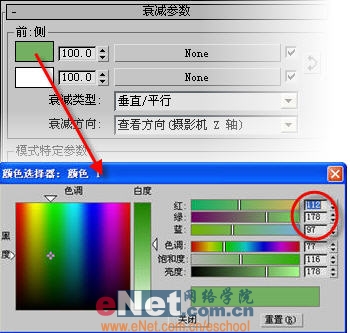

3、点击“贴图”卷展栏中反射后面的“none”方框，在弹出的“材质/贴图浏览器”窗口，选择“新建”单选框，双击右边列表中的“衰减”贴图，打开其参数栏，修改“前:侧”颜色值，如图6所示。

小提示：此处的反射衰减贴图的颜色应设置的浅一些，以便表现玉石表面晶莹剔透的效果。

|||

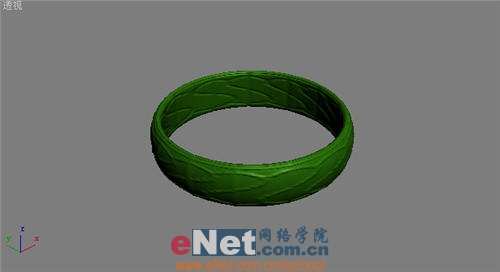

4、通过上述的材质配置，可以看到效果如图7所示。

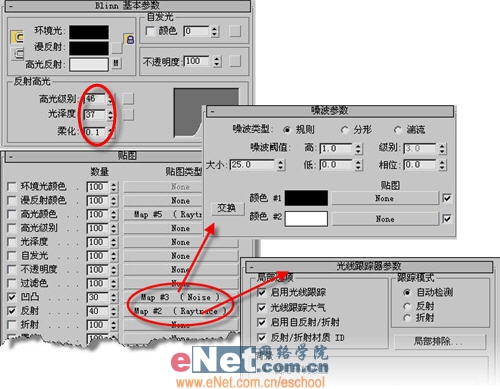

5、为主体添加两个泛灯光omni01、omni02，分别放置于圆环的上方与左侧。绘制一个平面plane01，作为实物放置的平面，同时为它设置材质，环境光红为0、绿为0、蓝为0，在贴图卷展栏中勾选“凹凸”、“反射”项，并分别为其建立噪波、光线跟踪贴图，如图8所示。

6、最终渲染效果如图9所示。
