先看一下最终效果：
一、绘制一个杯子

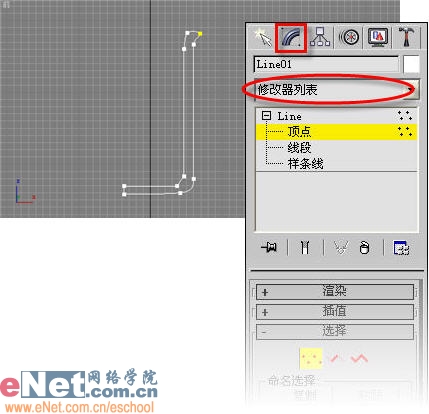

1、启动3dmax9.0，单击“创建”命令面板，点击“图形”按钮进入其创建面板，单击“线”工具按钮，在前面视图中创建一个线条line01，如图1所示。

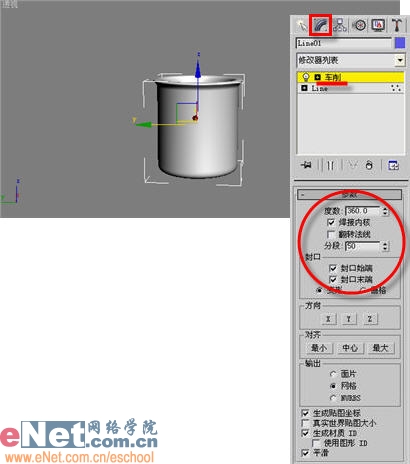

2、选中line01，点击“修改”面板下的“修改器列表”下拉箭头，选择“车削”项进行旋转进而形成杯形，调整其参数值，如图2所示。
|||

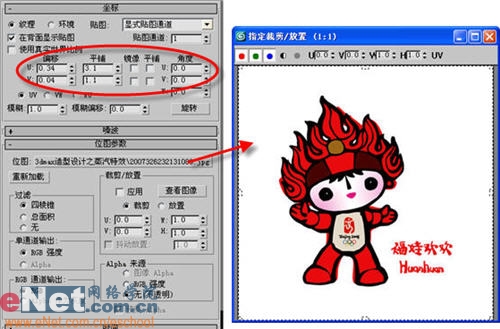

3、点击工具栏上的“材质编辑器”按钮，选择第一个样球，单击“漫反射”后面的小方框按钮，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“位图”贴图，选择事先准备好的图片，并调整“坐标”卷展栏中的相关参数。如图3所示。

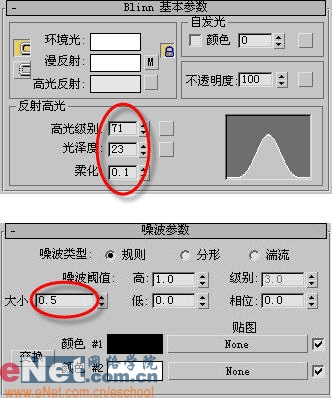

4、点击“转到父对象”按钮，回到上级面板，调整“反射高光”栏下的“高光级别”为71、“光泽度”为23、“柔化”为0.1。点击“贴图”卷展栏中的“凹凸”旁边的“none”按钮，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“噪波”贴图，修改其参数，最后修改凹凸值为30，如图4所示。

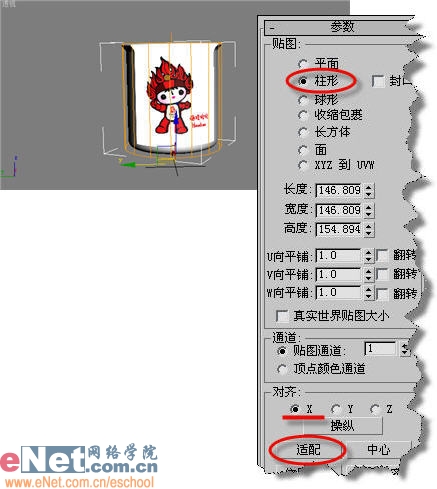

5、点击“修改”命令工具面板，单击“修改器列表”下拉箭头，选中“uvw贴图”项，在“参数”卷展栏中调整“贴图”为柱形，“对齐”栏下选择x，并点击“适配”按钮，如图5所示。
小提示：通过添加“uvw贴图”修改器，图片便会出现在杯面，但是需要调整图片与杯面的关系，才会得到恰当的效果。
|||
二、绘制蒸汽

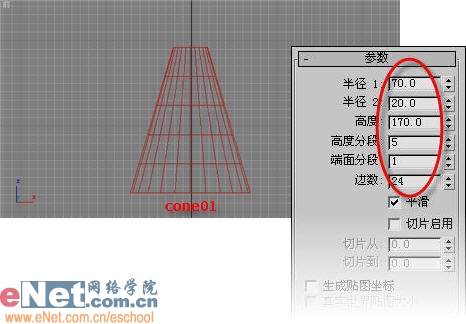

1、单击“创建”命令面板中的“圆锥体”按钮，在顶部视图中绘制一个锥体cone01，并修改其参数，如图6所示。

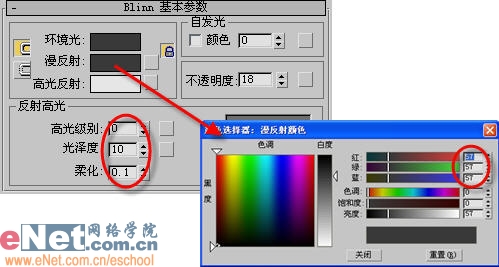

2、单击“材质编辑器”按钮，打开其面板，选择第二个样球，修改红、蓝、绿颜色值为57，如图7所示。
3、选中cone01，单击右键选择“对象属性”命令，在“g缓冲区”栏下的“对象id”为1。

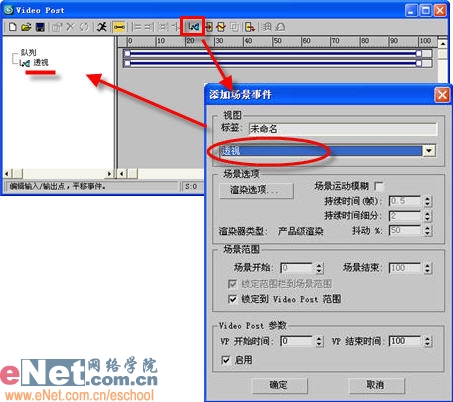

4、单击“渲染”菜单下的“video post”命令，打开视频合成器窗口，单击“添加场景事件”按钮，在弹出的属性面板中，在视图下拉列表中选择“透视”项，然后点击“确定”，如图8所示。
小提示：当选择了“透视”项后，就把透视图的视角作为视频合成的视角，如果建立了摄像机还可以在下拉列表中选择摄像机，非常方便!

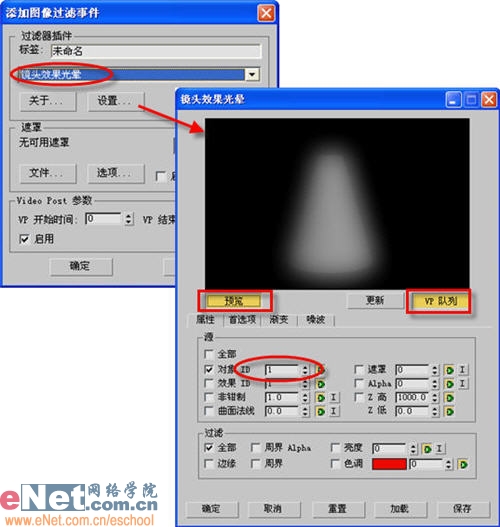

4、点击“图像过滤事件”按钮，打开其属性面板，在“过滤器插件”下拉列表中选择“镜头效果光晕”项，点击“确定”即可。双击刚刚添加进的“镜头效果光晕”项，打开其面板，点击“设置”按钮，打开效果面板，如图9所示。
小提示：在添加过滤事件时，不能直接点击“设置”按钮进行相关设定，必须先单击“确定”后，然后再次进入“添加图像过滤事件”属性面板中进行设置。
|||

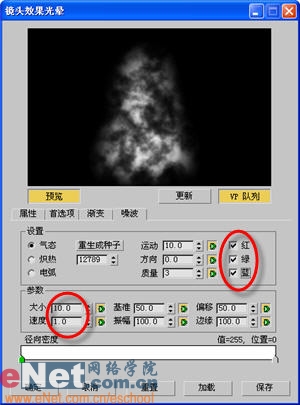

5、点击“镜头效果光晕”面板中的“噪波”选项夹，并进入其属性面板，修改其参数，勾选红、绿、蓝单选框，如图10所示。
小提示：窗口中的“气态”是产生类似云团状的柔和图像；“炽热”是能够产生炽热的火焰图像；“电弧”是能够产生类似电弧、闪电的放射丝状图像；“运动”是用于设置噪波的变化速度；“方向”是用于设置噪波的运动方向；“质量”是用于设置噪波的精细程度。
6、完成修改后点击“保存”并确定即可。

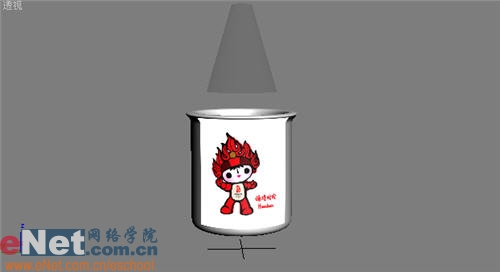

7、点击“添加图像输出事件”按钮，打开其属性窗口，单击“文件”按钮，确定保存路径及avi文件。调整cone01与杯子的位置，如图11所示。
8、最后，可以创建一个底部背景，设置下灯光，单击视频合成窗口中的“执行序列”按钮，就可以进行渲染操作了。动画中的一帧如图12所示。
小提示：由于锥体是用来制作烟雾的，因此灯光对于它不应产生投影。
