3dmax打造"投名状"海报灯箱效果

投名状风风火火的上映了，影片场面气势宏大令人叹为观止。它的海报也是让人爱不释手。今天，笔者通过3dmax9.0来设计一下它的海报灯箱，一定会勾起你进电影院的欲望……

先看一下最终效果：

|||

一、绘制管状体、平面

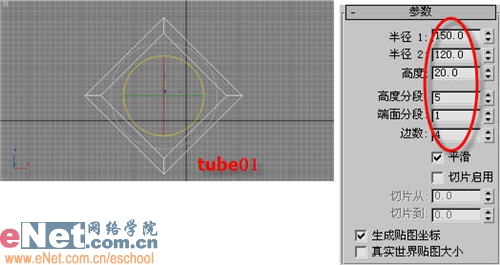

1、启动3dmax9.0，单击“创建”命令面板，点击“几何体”按钮，在下拉列表框中选择“标准基本体”项。单击“管状体”工具按钮，在前面视图中新建一圆管tube01，通过“修改”命令面板来调整半径、高度、分段、边数、平滑等值，参数如图1所示。

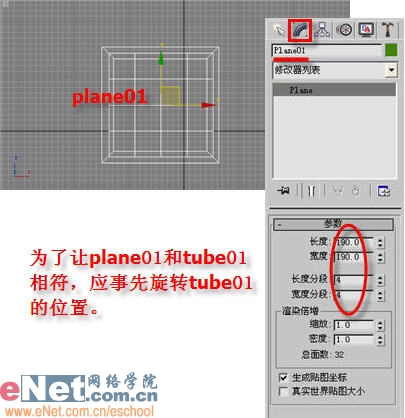

2、点击“创建”命令面板中的“几何体”按钮，单击“平面”工具按钮，在前面视图中拖动鼠标绘制一平面plane01，并将其调整到与tube01相衔接的位置，如图2所示。

|||

二、设置材质编辑器

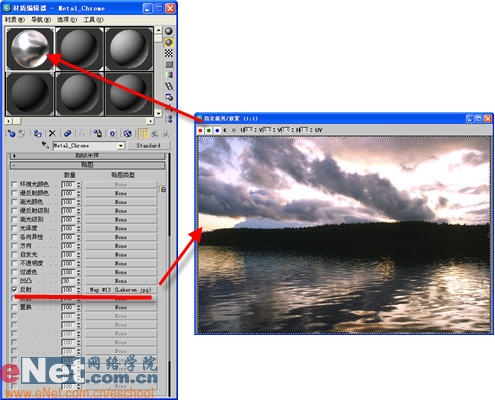

1、点击工具栏上的“材质编辑器”按钮，打开其面板，选择第一个样球，打开“贴图”卷展栏，单击“反射”后的“none”按钮，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“位图”贴图，选择事先准备好的图片，作为tube01的材质，单击“将材质指定给选定对象”按钮赋予tube01。如图3所示。

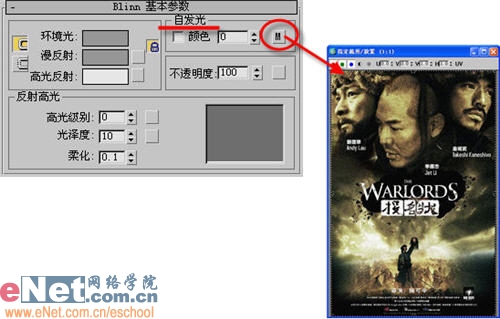

2、选择第二个样球，展开“blinn基本参数”卷展栏，单击“自发光”栏中的小方框按钮弹出“材质/贴图浏览器”面板，选择“新建”单选框，然后右边列表中的“位图”贴图，选择“海报1”图片。如图4所示。

|||

3、展开“贴图”卷展栏，将“自发光”后的按钮拖动到“反射”后面的“none”按钮上，在弹出的窗口中选择“实例”单选框，如图5所示。

4、单击“材质编辑器”中的“将材质指定给选定对象”按钮，将当前所编辑的材质赋予plane01。通过点击右下角视图控制区的“弧形旋转”按钮，将透视区旋转到合适位置。

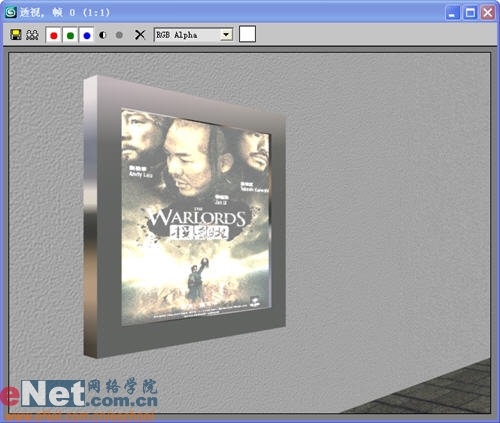

5、点击“平面”工具按钮为其创建背景和地面并赋予材质，单击工具栏上的“快速渲染”按钮，效果如图6所示。

|||

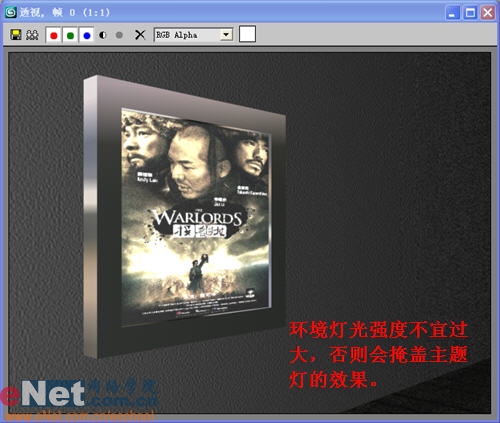

6、单击“创建”命令面板，单击“灯光”按钮进入其属性面板，在下拉列表中选择“标准”项，单击“泛光灯”按钮，在视图中建立一个omni01。该灯作为整个场景的环境灯，用来照明主题灯照不到的地方，因此不用打开投影特效。如图7所示。

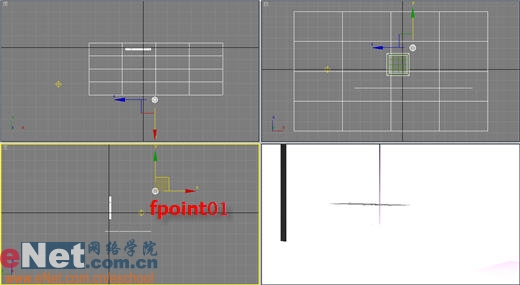

7、点击“灯光”面板中的下拉列表框中的“自由点光源”按钮，在视图中添置一个点光源fpoint01，如图8所示。通过“修改”面板来调整“过滤颜色”项目，设置为红：30、绿：22、蓝：91。

|||

8、为了获得更好的视觉效果，可以多复制些灯箱实体并加入其他海报作为自发光贴图，最后单击“快速渲染”按钮，效果如图9所示。
