Authorware开发实例:Authorware7ShowMe范例精选--第6例 图形移动控制

6.1  程序功能与运行

打开程序，屏幕上显示如图6-1所示的程序流程图和如图6-2所示的程序运行主画面。

      图6-1  程序流程图              图6-2  程序运行主画面

在图6-1中，【run to view documentation】设计图标完成发布一个声明并运行程序到主画面的功能，其余设计图标则完成运行程序实例的功能。

在如图6-2所示的主画面中有如下3个按钮：

l         【introduction】——程序简介

l         【how it’s done】——程序流程图标设计说明

l         【run the example】——运行实例

单击【run the example】按钮，程序进入实例演示分支，其运行画面如图6-3所示。

图6-3  实例运行画面

画面左侧窗口中有一个圆形图案，右侧上方有【release】和【lock】两个按钮。单击【release】按钮后，用户可用鼠标拖动圆形图案移动；单击【lock】按钮后，圆形图案则不能被拖动。

6.2  程序流程分析

该程序的所有功能是由【lock/unlock】交互响应图标完成的，在交互响应图标中绘制了一个圆形图案。

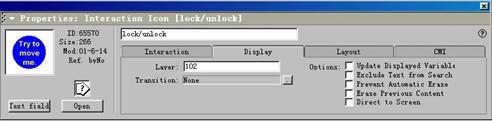

如图6-4所示为交互图标的“display”属性设置对话框。

图6-4  【lock/unlock】交互响应图标的“display”属性设置对话框

可以看出，该图标处于102层，这是为了使圆形图案处于窗口上层而不会被其他图形遮住。

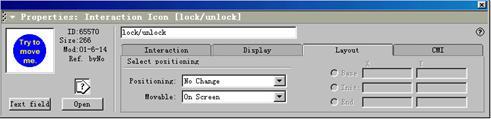

如图6-5所示为交互图标的“layout”属性设置对话框。

图6-5  【lock/unlock】交互响应图标的“layout”属性设置对话框

可以看到，“movable”栏被设置为“on screen”，这表示图形可在屏幕上移动。

该交互响应下有两个按钮响应分支，这就是如图6-3所示的右侧上方的两个功能按钮。单击这两个按钮即可移动对象。

6.2.1  图形移动设置

单击【release】按钮，可看到该分支执行代码如图6-6所示。

图6-6  【release】分支执行代码

该代码首先检查本程序流程中所有设计图标的类型，其中主要应用了icontype系统函数进行判断，其应用格式如下：

number:=icontype(iconid @"icontitle")

当number=1时，图标类型为显示（display）图标；

当number=2时，图标类型为移动（motion）图标；

当number=3时，图标类型为擦除（erase）图标；

当number=4时，图标类型为交互（interactive）图标；

当number=5时，图标类型为决策（decision）图标；

当number=6时，图标类型为群组（map）图标；

当number=7时，图标类型为等待（wait）图标；

当number=8时，图标类型为计算（calculate）图标；

当number=9时，图标类型为电影（movie）图标；

当number=10时，图标类型为声音（sound）图标；

当number=11时，图标类型为视频（video）图标；

当number=12时，图标类型为框架（frame）图标；

当number=13时，图标类型为导航（navigate）图标；

当number=14时，图标类型为插件（sprite xtra）图标。

完成图标类型判断后，将所有设计图标中的对象设为可移动，设置语句如下：

movable @_childicon:=true

设置完毕后即可实现用鼠标拖动圆形图案在屏幕中移动。

及时点评  对一个程序中将会被用户拖动的对象，必须将其属性设置为可移动。可移动属性的设置有两个方法，一是在对象的显示属性设置对话框中的movable栏选择好移动方式，（例如on screen方式表示允许对象在屏幕上移动）；二是用movable变量设置对象的可移动性，其语句为movable @“对象名”:=true。

6.2.2  禁止图形移动设置

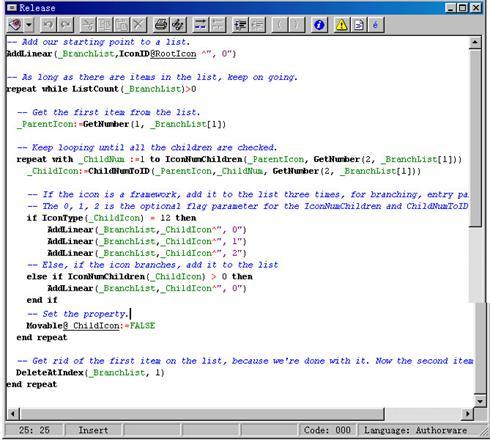

单击【lock】按钮，进入该分支执行如图6-7所示的代码。
