Authorware开发实例:用Authorware绘制进度条两例

2024-09-08 19:26:08
字体:
来源:转载
供稿:网友

windows应用程序一般都以动态的进度条作为系统处理进程的信息提示,显得直观、友好。在authorware中没有直接提供进度条制作的方法,需要让用户等待时,一般只能用单纯的文字来提示,使多媒体作品略显简陋,笔者总结出两种简便易行的方法,用以模拟windows标准进度条的功能,让我们的多媒体演示作品更加专业。

划线法

编辑推荐文章
用authorware制作循环动画
用authorware制作媒体播放器
authorware对声音的巧妙控制

利用authorware提供的两个划线函数,用动态的划线过程模拟进度条,本方法所使用到两个函数是:

setframe(flag [, color]),用于设置使用绘图函数时是否含有边框,并可以设置边框的颜色。

line(pensize, x1, y1, x2, y2),根据提供的两点坐标 x1,y1 和 x2,y2 使用线宽 pensize 画一条直线,直线的颜色是黑色,除非在 setframe 函数中设定。步骤如下:


图1

1、新建一个文件

2、拖一个显示图标到主流程线上,命名为“图片”;

3、在显示图标中导入一幅进度提示背景图片,可以用抓图软件截取windows进度窗口图片,也可以利用作图软件自行设计;

4、拖一个计算图标,命名为“设置颜色”,打开计算图标输入窗口,在其中输入:

setframe(1,16711680)

5、拖一计算图标,命名为“划线”, 打开计算图标输入窗口,在其中输入:

line(16,155,250,155+i,250)

其中i为自定义计数变量,初始值为0,其它数据可以根据实际情况更改;

6、拖一计算图标,命名为“延时”, 打开计算图标输入窗口,在其中输入:

repeat with j:=1 to 1800

end repeat

其中j为自定义变量,初始值为0,本语句起延时作用,其中1800可根据实际情况调整;

7、拖一计算图标,命名为“动态划线”, 打开计算图标输入窗口,在其中输入:

i:=i+1

if i<=330 then goto(iconid@"划线")

可以根据实际进度条的长度,来调整数值大小;

8、调整图片和线条位置关系。

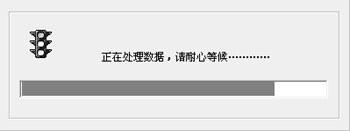

本方法的程序流程如图1,运行效果如图2。


图2

动画法

利用动画制作软件设计进度条动画,或利用作图软件制作进度条行进到不同位置的bmp顺序位图(256色),按照进度条不同位置顺序命名,注意:文件名最后四位应是连续数字,如abc0001.bmp,并保存在同一目录下。然后,在authorware中导入动画,并在进度提示背景图片上运行。本方法步骤如下:

1、2、3步骤同上例。

4、拖一个动画图标在“图片”图标下,双击动画图标,打开设置对话框,单击“导入”按钮,在选择文件对话框中选择第一张顺序bmp文件,系统将自动装入其余文件,打开“记时”选项卡,将执行方式设置为“等待直到完成”,“播放次数”设置为1,单击确定按钮完成设置。

5、调整好动画和图片的显示位置,这样就可以实现用动画法制作进度条。
