利用 Canvas实现绘画一个未闭合的带进度条的圆环

2024-09-05 07:22:56
字体:
来源:转载
供稿:网友

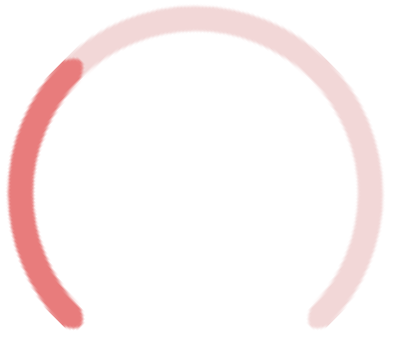

最终效果图

一、定义变量

定义半径,定义圆环厚度,定义圆心位置、定义默认填充颜色

let radius = 75let thickness= 10let innerRadius = radius - thicknesslet x = 75let y = 75var canvas = document.getElementById('tutorial');var ctx = canvas.getContext('2d');ctx.fillStyle = "#f2d7d7";

二、画第一个圆弧

ctx.beginPath();ctx.arc(x, y, radius, Math.PI * 1.5, Math.PI)

注意 beginPath() 这个方法,生成路径的第一步。本质上,路径是由很多子路径构成,这些子路径都是在一个列表中,所有的子路径(线、弧形、等等)构成图形。而每次这个方法调用之后,列表清空重置,然后我们就可以重新绘制新的图形。


也就是说,这个方法可以用来给 Canvas图像 分组,绘制新的图形如果不调用此方法,那么新的图形会和前面的图形连接在一起

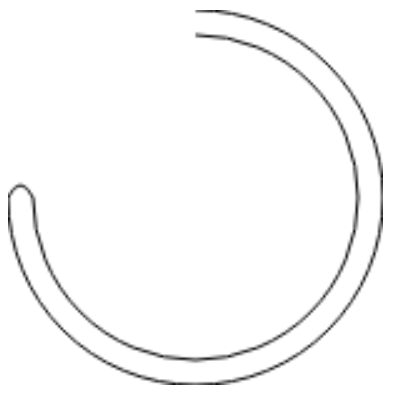

三、画第一个连接处

ctx.quadraticCurveTo((x - innerRadius) - thickness / 2, y - thickness, x - innerRadius, y)

连接外是用二次贝塞尔曲线来画的,Canvas的 quadraticCurveTo(cp1x, cp1y, x, y) 方法接受4个参数,第一、二个参数为控制点,第三、四个参数为结束点官方文档
只需算出控制点和结束点,就可以画出一个圆弧

四、画第二个圆弧

ctx.arc(x, y, innerRadius, Math.PI, Math.PI * 1.5, true)

注意方法后面最后一个参数,设置为true,代表逆时针绘制(默认是顺时针)

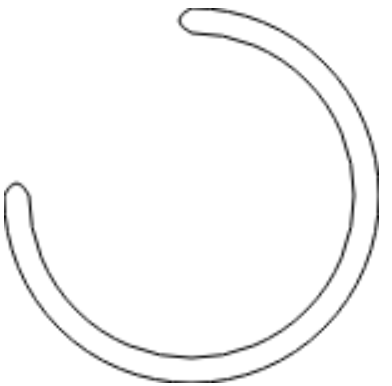

五、画第二个连接处

ctx.quadraticCurveTo(y - thickness, (x - innerRadius) - thickness / 2, x, y - innerRadius - thickness)

这一步其实和第三步相差不大,简单的调换了下参数位置

六、填充

 ctx.fill();

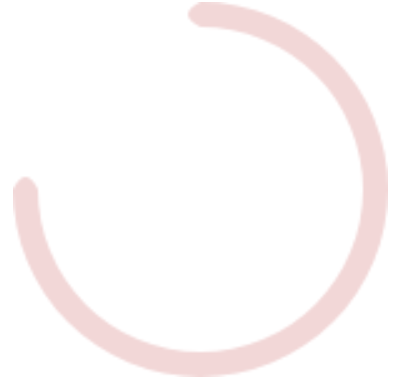

至此,一个简单的未闭合的圆环就完成了

画第二个进度条圆环

七、初始化

ctx.beginPath();ctx.fillStyle = "#e87c7c";

beginPath 表示绘制新的图形,如果不调用此方法,那后面画的图形会和前面画的图形连在一起

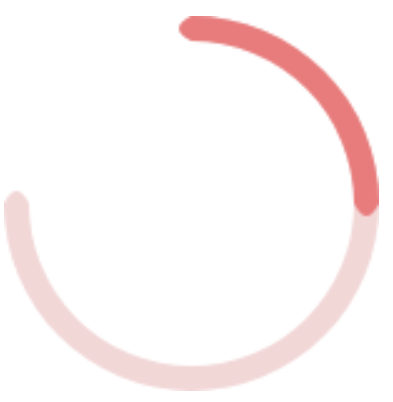

八、绘制第二个进度条圆环

ctx.beginPath();ctx.fillStyle = "#e87c7c";ctx.arc(x, y, radius, Math.PI * 1.5, Math.PI * 2)ctx.quadraticCurveTo((x + innerRadius) + thickness / 2, y + thickness, x + innerRadius, y)ctx.arc(x, y, innerRadius, Math.PI * 2, Math.PI * 1.5, true)ctx.quadraticCurveTo(y - thickness, (x - innerRadius) - thickness / 2, x, y - innerRadius - thickness)ctx.fill();

由于和第一个圆环绘制方式一模一样,就不在重复了,区别仅仅是圆的弧度

九、旋转 Canvas

transform: rotate(-135deg);

由于css的旋转比较方便,也省去了角度的计算,所以本人使用的是css的transform来旋转的。当然 Canvas 也提供了旋转的方法

完整代码



<!DOCTYPE html><html lang="cn"><head>    <meta charset="UTF-8">    <meta name="viewport" content="width=device-width, initial-scale=1.0">    <meta http-equiv="X-UA-Compatible" content="ie=edge">    <title>canvas</title>    <style>        .ring {            width: 150px;            height: 150px;            display: flex;            align-items: center;            justify-content: center;            flex-direction: column;            position: relative;        }        #tutorial {            transform: rotate(-135deg);            width: 150px;             height: 150px;        }        .fraction {            position: absolute;            font-size: 30px;            font-weight: bold;            color: red;        }        .small {            font-size: 12px;            font-weight: lighter;        }        .title {            color: red;            bottom: 0;            position: absolute;        }    </style></head><body>    <div class="ring">        <canvas id="tutorial" width="150" height="150"></canvas>        <span class="fraction">100 <span class="small">分</span> </span>        <span class="title">服务分</span>    </div>    <script>        let radius = 75        let thickness = 10        let innerRadius = radius - thickness        let x = 75        let y = 75        var canvas = document.getElementById('tutorial');        var ctx = canvas.getContext('2d');        ctx.fillStyle = "#f2d7d7";        ctx.beginPath();        ctx.arc(x, y, radius, Math.PI * 1.5, Math.PI)        ctx.quadraticCurveTo((x - innerRadius) - thickness/2 , y - thickness, x - innerRadius, y)        ctx.arc(x, y, innerRadius, Math.PI, Math.PI * 1.5, true)        ctx.quadraticCurveTo(y - thickness, (x - innerRadius) - thickness / 2, x, y - innerRadius - thickness)        ctx.fill();        ctx.beginPath();        ctx.fillStyle = "#e87c7c";        ctx.arc(x, y, radius, Math.PI * 1.5, Math.PI * 2)        ctx.quadraticCurveTo((x + innerRadius) + thickness / 2, y + thickness, x + innerRadius, y)        ctx.arc(x, y, innerRadius, Math.PI * 2, Math.PI * 1.5, true)        ctx.quadraticCurveTo(y - thickness, (x - innerRadius) - thickness / 2, x, y - innerRadius - thickness)        ctx.fill();    </script></body></html>

以上就是本文的全部内容,希望对大家的学习有所帮助,也希望大家多多支持武林网。
