html5中监听canvas内部元素点击事件的三种方法

2024-09-05 07:19:35
字体:
来源:转载
供稿:网友

canvas内部元素不能像DOM元素一样方便的添加交互事件监听,因为canvas内不存在“元素”这个概念,他们仅仅是canvas绘制出来的图形。这对于交互开发来说是一个必经障碍,想要监听图形的点击事件思路很简单,只要监听canvas元素本身的点击事件,再判断点击坐标位于哪一个图形内部,就变相实现了图形点击事件。本文将介绍三种方法,判断坐标点是否位于某个canvas图形内部。

约定

本文介绍的三种方法适用于识别canvas内形状不规则而且位置无规律的图形点击事件,对于形状规则或者位置有规律的场景,肯定有更简便的实现,这里不做讨论。

像素法

像素检测法的思路是,将canvas中的多个图形(如果有多个的话)分别离屏绘制,并用 getImageData() 方法分别获取到像素数据保存起来。当canvas元素监听到点击事件时,通过点击坐标可以直接推算出点击发生在canvas上的第几个像素,然后遍历前面保存的图形数据,看看这个像素的alpha值是不是0,如果是0说明落点不在当前图形内,否则就说明点到了这个图形。

根据点击坐标得到所点击的像素序号的方法:

像素序号 = (纵坐标-1) * canvas宽度 + 横坐标

比如在宽度为 5 的画布上点击坐标 (3,3) ,根据上述公式得到像素序号是 (3-1) * 5 + 3 = 18 ,如图所示:

因为canvas导出的图形数据是将每个像素以 rgba 的顺序存成4个数字组成的数组,所以想访问指定像素的alpha值,只要读取这个数组的第 pIndex * 4 + 3 个值就可以了,如果这个值不为0,说明该像素可见,也就是点击到了该图形。

这个方法是我认为思路最直接、结果最准确、而且对图形形状没有任何要求的方法,但这个方法有一个致命的局限,当图形需要在画布上移动时,要频繁的创建数据缓存才能保证检测结果准确,受到画布尺寸和图形数量的影响, getImageData() 方法的性能会成为严重的瓶颈。所以如果canvas图形是静态的,这个方法非常适合,否则就不适合用这个方法了。

角度法

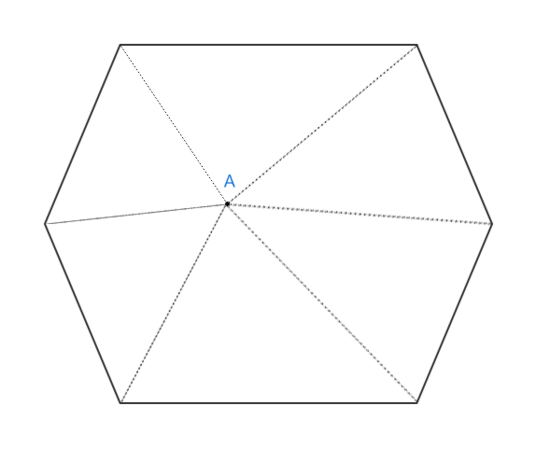

角度判断法的原理很容易理解,如果一个点在多边形内部,则该点与多边形所有顶点两两构成的夹角,相加应该刚好等于360°。

计算过程可以转变为以下三个步骤:

1.已知多边形顶点和已知坐标,将坐标与顶点两两组合成三点队列
2. 已知三点求夹角,可以使用 余玄定理
3.判断夹角之和是否360°

每一步都很简单,实现如下:

//计算两点距离const getDistence = function (p1, p2) {  return Math.sqrt((p1.x - p2.x) * (p1.x - p2.x) + (p1.y - p2.y) * (p1.y - p2.y))};//角度法判断点在多边形内部const checkPointInPolyline = (point, polylinePoints) => {    let totalA = 0;    const A = point;    for (let i = 0; i < polylinePoints.length; i++) {        let B, C;        if (i === polylinePoints.length - 1) {            B = {                x: polylinePoints[i][0],                y: polylinePoints[i][1]            };            C = {                x: polylinePoints[0][0],                y: polylinePoints[0][1]            };        } else {            B = {                x: polylinePoints[i][0],                y: polylinePoints[i][1]            };            C = {                x: polylinePoints[i + 1][0],                y: polylinePoints[i + 1][1]            };        }        //计算角度        const angleA = Math.acos((Math.pow(getDistence(A, C), 2) + Math.pow(getDistence(A, B), 2) - Math.pow(getDistence(B, C), 2)) / (2 * getDistence(A, C) * getDistence(A, B)))        totalA += angleA    }    //判断角度之和    return totalA === 2 * Math.PI}

这个方法有一个局限性,就是图形必须是 凸多边形 。如果不是凸多边形需要先切割成凸多边形再计算,这就比较复杂了。

类似的思路还有面积法,如果一个点在多边形内部,那么该点与多边形所有顶点两两构成的三角形,面积相加应该等于多边形的面积,首先计算多边形的面积就很麻烦,所以这种方法可以直接pass掉。

射线法

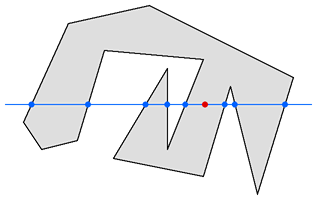

射线法是一个我讲不清道理但非常好用的方法,只要判断点与多边形一侧的交点个数为奇数,则点在多边形内部。需要注意的是,只要数任何一侧的焦点个数就可以,比如左侧。这个方法不限制多边形的类型,凸多边形、凹多边形甚至环形都可以。

实现起来也非常简单:




const checkPointInPolyline = (point, polylinePoints) => {    //射线法  let leftSide = 0;  const A = point;  for (let i = 0; i < polylinePoints.length; i++) {    let B, C;    if (i === polylinePoints.length - 1) {      B = {        x: polylinePoints[i][0],        y: polylinePoints[i][1]      };      C = {        x: polylinePoints[0][0],        y: polylinePoints[0][1]      };    } else {      B = {        x: polylinePoints[i][0],        y: polylinePoints[i][1]      };      C = {        x: polylinePoints[i + 1][0],        y: polylinePoints[i + 1][1]      };    }    //判断左侧相交    let sortByY = [B.y, C.y].sort((a,b) => a-b)    if (sortByY[0] < A.y && sortByY[1] > A.y){      if(B.x<A.x || C.x < A.x){        leftSide++      }    }  }  return leftSide % 2 === 1}

射线法有一种特殊情况,当点在多变形的一条边上时需要特殊处理。但在工程中我认为也可以不处理,因为如果用户刚好点在图形的边界上,那么程序认为他没有点到也讲的过去。

总结

以上三种方法都可以实现canvas中不规则图形的点击检测。其中,像素法的优势在于不挑形状,而且在静态场景中有一定的性能优势;角度法应该说只有理论价值,实用性不佳;工程中最实用的当属射线法,局限性小,实现简单,多数时候只需要知道射线法就可以了。
