canvas三角函数模拟水波效果的示例代码

2024-09-05 07:19:22
字体:
来源:转载
供稿:网友

最近项目中,ui设计了个水波效果的背景动画,然而并没有gif或svg动画,开始试着用css实现了一下,动画效果并不是很好,网上查了下基本都是用贝赛尔曲线实现,想起以看的各种前波形图,于是想着用三角函数图像初略模拟一下

一、绘制sin函数图像

sin函数表达式如下,

y=Asin(wx+φ)+h

其中 A表示振幅,ω表示角频率(ω=2π/T,T为函数的周期),φ表示初相,h表示图像向y轴正方向平移的长度 ;(这里需要注意一下:h在数学学的本来是表示向上平移的,但在canvas中采用的是屏幕坐标系,即左上角为原点,h则表示向下平移);

绘制代码如下:

(1)添加canvas标签

<canvas id="canvas"></canvas>

(2)添加css样式,设置canvas宽高

html,body {  padding: 0;  margin: 0;  width: 100%;  height: 100%;}canvas {  width: 100%;  height: 100%;}

(3)绘制函数图像

var canvas = document.getElementById("canvas"),    ctx = canvas.getContext('2d'),    width = canvas.width = canvas.offsetWidth,    height = canvas.height = canvas.offsetHeight;//声明参数var A=50,    W=1 / 50,    Q=0,    H= height / 2;//绘图方法(function draw(){  ctx.clearRect(0, 0, width, height);//清空画布  ctx.beginPath();                   //开始路径  ctx.strokeStyle="#000";            //设置线条颜色  ctx.lineWidth = 1;                 //设置线条宽度  ctx.moveTo(0, height /2);          //起始点位置  for (let x = 0; x <=  width; x++) {// 绘制x对应y的     var y = A*Math.sin(W*x+Q) +H    ctx.lineTo(x, y)  }  ctx.stroke();                      //绘制路径  ctx.closePath();                   //闭合路径})()

这样我们可以得到以下图像:

二、为函数图像添加动画

上面得到的是是一个静态的函数图像,而我们一般见到的的波形图或水波都是随时间连续变化的,这里就要用到上一步中的参数相位φ,(js即代码中的Q) ,我们将φ随时间不断增加或减小,即可得到不同时间的不同图像;使用window.requestAnimationFrame实现帧动画;

修改以上代码为:

var canvas = document.getElementById("canvas"),    ctx = canvas.getContext('2d'),    width = canvas.width = canvas.offsetWidth,    height = canvas.height = canvas.offsetHeight;//声明参数var A=50,    W=1 / 50,    Q=0,    H= height / 2;//绘图方法(function draw(){  ctx.clearRect(0, 0, width, height);//清空画布  ctx.beginPath();                   //开始路径  ctx.strokeStyle="#000";            //设置线条颜色  ctx.lineWidth = 1;                 //设置线条宽度  ctx.moveTo(0, height /2);          //起始点位置  for (let x = 0; x <=  width; x++) {// 绘制x对应y的     var y = A*Math.sin(W*x+Q) +H    ctx.lineTo(x, y)  }  ctx.stroke();                      //绘制路径  ctx.closePath();                   //闭合路径})()

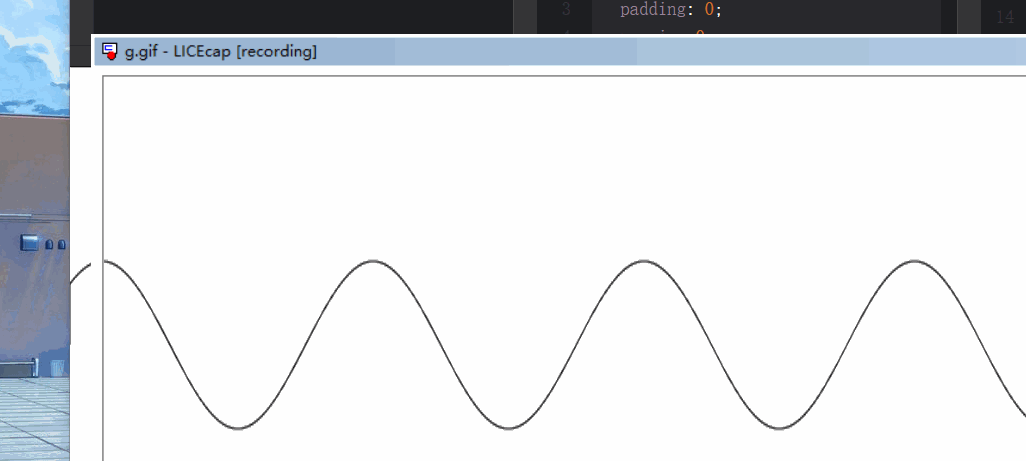

效果如下(渣渣截图软件):

三、绘制完整填充路径

以上路径虽有闭合,但却不满足我们需要填充的部分,直接填充效果如下:

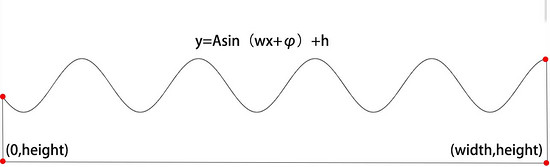

完整填充路径应如图所示:

闭合路径后创建一个渐变颜色,作为填充颜色,代码如下:

var lingrad = ctx.createLinearGradient(0,0,width,0); lingrad.addColorStop(0, 'rgba(0,186,128,0.8)'); lingrad.addColorStop(1, 'rgba(111,224,195,1)');   (function draw(){  window.requestAnimationFrame(draw);  ctx.clearRect(0, 0, width, height);  ctx.beginPath();  ctx.strokeStyle="#000";  ctx.fillStyle = lingrad;  ctx.lineWidth = 1;  ctx.moveTo(0, height /2);    Q+=speed;  for (let x = 0; x <=  width; x++) {    var y = A*Math.sin(W*x+Q) +H;    ctx.lineTo(x, y);  }  ctx.lineTo(width, height);  ctx.lineTo(0, height);  ctx.fill();  ctx.closePath();})()

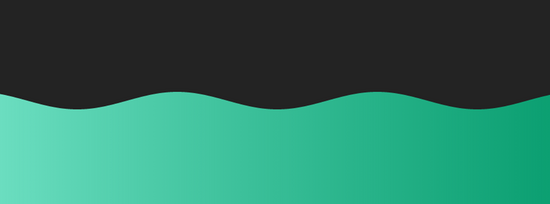

效果如下:

四、完善水波动画

1、首先可以对上面波形叠加一个频率更高的波形,使波形无规矩

var s = 0.1*Math.sin(x/150)+1;var y = A*Math.sin(W*x+Q) +H;y=y*s;

2、再添加一个相位变化不同的波形,其渐变填充与上一个渐变方向相反使其形成相互重叠的阴影效果;并设置路径重叠效果globalCompositeOperation;

var canvas = document.getElementById("canvas"),   ctx = canvas.getContext('2d'),   width = canvas.width = canvas.offsetWidth,   height = canvas.height = canvas.offsetHeight;var A=30,   W=1 /200,   Q=0,   H= height / 2;var A2=30,   W2=1/300,   Q2=0,   H2= height / 2;var speed=-0.01;var speed2=-0.02;var lingrad = ctx.createLinearGradient(0,0,width,0);lingrad.addColorStop(0, 'rgba(0,186,128,0.8)');lingrad.addColorStop(1, 'rgba(111,224,195,1)');  var lingrad2 = ctx.createLinearGradient(0,0,width,0);lingrad2.addColorStop(0,'rgba(111,224,195,1)');lingrad2.addColorStop(1, 'rgba(0,186,128,0.8)'); (function draw(){  window.requestAnimationFrame(draw);  ctx.clearRect(0, 0, width, height);  ctx.beginPath();  ctx.fillStyle = lingrad;  ctx.moveTo(0, height /2);  //绘制第一个波形  Q+=speed;  for (let x = 0; x <=  width; x++) {    var s = 0.1*Math.sin(x/150)+1;    var y = A*Math.sin(W*x+Q) +H;    y=y*s;    ctx.lineTo(x, y);  }  ctx.lineTo(width, height);  ctx.lineTo(0, height);  ctx.fill();  ctx.closePath()  //设置重叠效果  ctx.globalCompositeOperation = "destination-over"  //绘制第二个波形  ctx.beginPath();  ctx.fillStyle = lingrad2;  Q2+=speed2;  for (let x = 0; x < width; x++) {    var y = A2*Math.sin(x*W2+Q2) +H2;    ctx.lineTo(x, y);  }  ctx.lineTo(width,height);  ctx.lineTo(0,height);  ctx.fill()  ctx.closePath();})()
