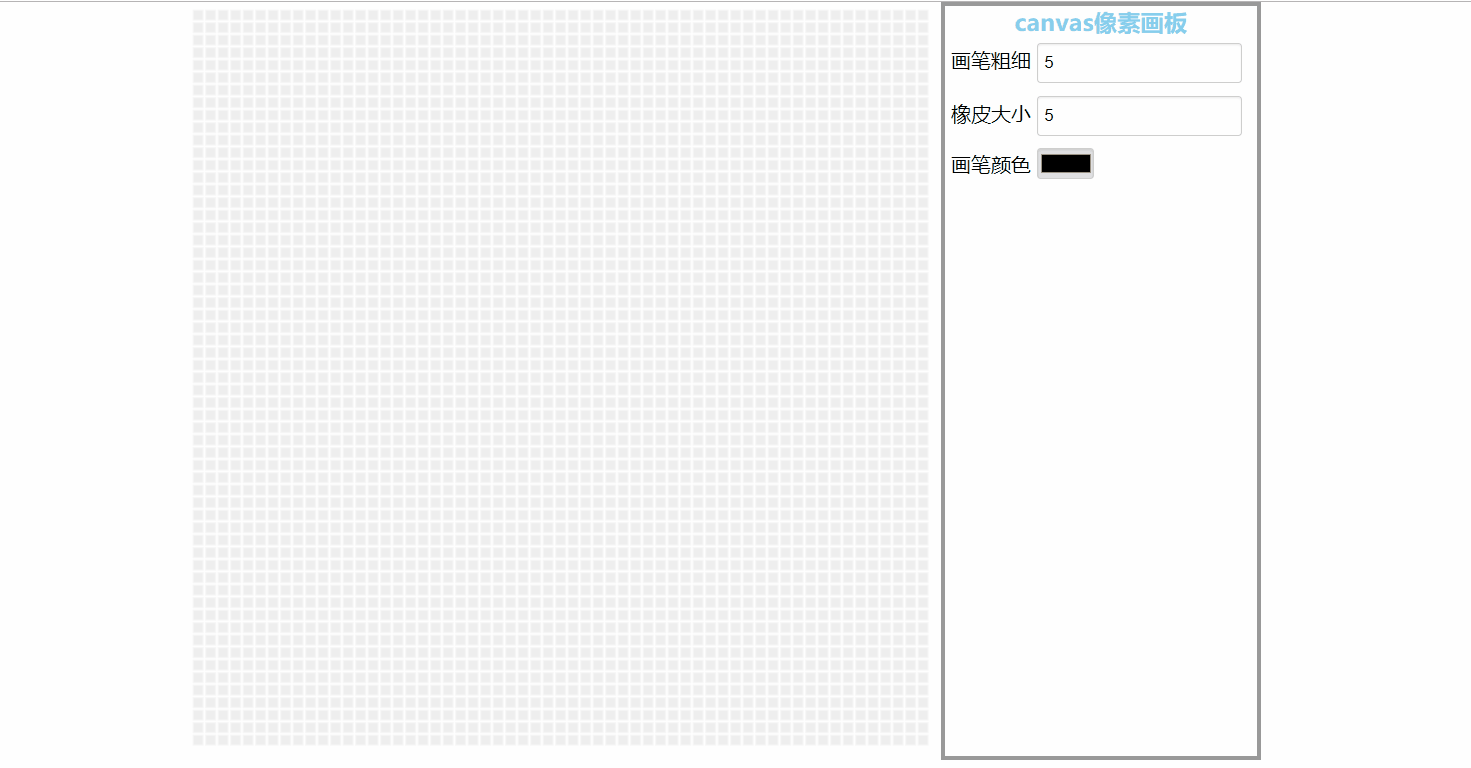

最近项目上要实现一个类似像素风格的画板，可以像素小格子可以擦除，框选变色，可以擦出各种图形，这样一个小项目看似简单，包含的东西还真不少。

绘制像素格子

我们先定义像素格子类

Pixel = function (option) {    this.x = option.x;    this.y = option.y;    this.shape = option.shape;    this.size = option.size || 8;}

x和y表示中心点坐标，一开始我是这么做的，先定义路径

createPath: function (ctx) {			if (this.shape === 'circle') {				this.createCircle(ctx);			} else if (this.shape === 'rect') {				this.createRect(ctx);			} else {				this.createCircle(ctx);			}		},		createCircle: function (ctx) {			var radius = this.size / 2;			ctx.arc(this.x,this.y,radius,0,Math.PI*2);		},		createRect: function (ctx) {			var points = this.getPoints();            points.forEach(function (point, i) {                ctx[i == 0 ? 'moveTo' : 'lineTo'](point.x, point.y);            })            ctx.lineTo(points[0].x, points[0].y);		},

像素网格支持圆形和矩形，路径定义好后，然后进行绘制

draw: function (ctx) {			ctx.save();			ctx.lineWidth=this.lineWidth;			ctx.strokeStyle=this.strokeStyle;			ctx.fillStyle=this.fillStyle;			ctx.beginPath();			this.createPath(ctx);			ctx.stroke();			if(this.isFill){ctx.fill();}			ctx.restore();		}

然后通过循环批量创建像素网格：

for (var i = stepX + .5; i < canvas.width; i+=stepX) {		for (var j = stepY + .5; j < canvas.height; j+=stepY) {			var pixel = new Pixel({				x: i,				y: j,				shape: 'circle'			})			box.push(pixel);			pixel.draw(ctx);		}	}

这样做看似完美，然而有一个巨大毙命，每画一个像素都回绘制到上下文中，每一次都在改变canvas的状态，这样做会导致渲染性能太差，因为像素点很多，如果画布比较大，性能很是令人堪忧，并且画板上面还有一些操作，如此频繁改变canvas的状态是不合适的。

因此，正确的做法是：我们应该定义好所有的路径，最好在一次性的批量绘制到canvas中；

//定义像素的位置for (var i = stepX + .5; i < canvas.width; i+=stepX) {		for (var j = stepY + .5; j < canvas.height; j+=stepY) {			var pixel = new Pixel({				x: i,				y: j,				shape: 'circle'			})			box.push(pixel);		}	}//批量绘制	console.time('time');	ctx.beginPath();	for (var c = 0; c < box.length; c++) {		var circle = box[c];		ctx.moveTo(circle.x + 3, circle.y);		circle.createPath(ctx);	}	ctx.closePath();	ctx.stroke();		console.timeEnd('time');

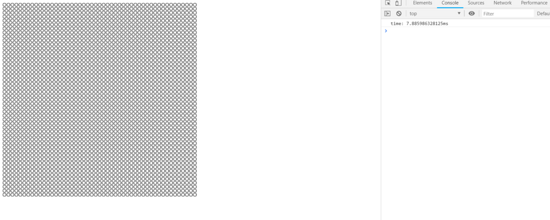

可以看到这个渲染效率很快，尽可能少的改变canvas的状态，因为每改变一次上下文的状态，canvas都会重新绘制，这种状态是全局的状态。

像素网格交互

项目的需求是，在画布上鼠标按下移动，可以擦除像素点，这里面包含两个知识点，一个是如何获取鼠标移动路径上的像素网格，二是性能问题，因为我们这个需求的要求是绘制八万个点，不说别的，光是循环都得几十上百毫秒，何况还要绘制渲染。我们先来看第一个问题：

获取鼠标移动路径下的网格

看到这个问题，我们很容易想到，写个函数，通过鼠标的位置获取下所在的位置包含那个网格，然后每次移动都重新更新位置计算，这样看是可以完成需求，但是如果鼠标移动过快，是无法做到，每个点的位置都可以计算到的，效果会不连贯。我们换种思路，鼠标经过的路径，我们可以很明确的知道起始和终点，我们把整个绘制路径想象成一段段的线段，那么问题就变成，线段与原相交的一个算法了，线段就是画笔的粗细，线段经过的路径就是鼠标运动的路径，与之相交的圆就是需要变化样式的网格。转换成代码就是如下：

function sqr(x) { return x * x }    function dist2(p1, p2) { return sqr(p1.x - p2.x) + sqr(p1.y - p2.y) }    function distToSegmentSquared(p, v, w) {        var l2 = dist2(v, w);        if (l2 == 0) return dist2(p, v);        var t = ((p.x - v.x) * (w.x - v.x) + (p.y - v.y) * (w.y - v.y)) / l2;        if (t < 0) return dist2(p, v);        if (t > 1) return dist2(p, w);        return dist2(p, {            x: v.x + t * (w.x - v.x),            y: v.y + t * (w.y - v.y)        });    }	/**	 * @description 计算线段与圆是否相交	 * @param {x: num, y: num} p 圆心点	 * @param {x: num, y: num} v 线段起始点	 * @param {x: num, y: num} w 线段终点	 */    function distToSegment(p, v, w) {        var offset = pathHeight;        var minX = Math.min(v.x, w.x) - offset;        var maxX = Math.max(v.x, w.x) + offset;        var minY = Math.min(v.y, w.y) - offset;        var maxY = Math.max(v.y, w.y) + offset;        if ((p.x < minX || p.x > maxX) && (p.y < minY || p.y > maxY)) {            return Number.MAX_VALUE;        }        return Math.sqrt(distToSegmentSquared(p, v, w));    }

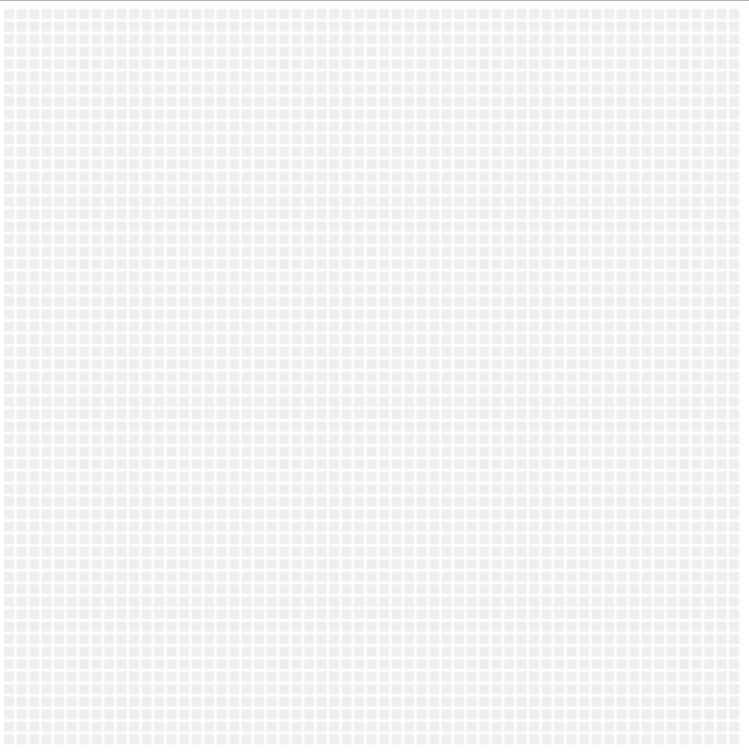

具体逻辑就不详述，各位看官可以自行看代码。然后通过获取到的相交网格的，然后删除box里面的数据，重新render一遍，就可以看到效果了。
