Excel 2007如何制作能互动的函数图像的图文步骤

在Excel 2007中画出一个函数图像并不难。但是，Excel 2007的功能绝不仅仅如此，稍加改造，我们就可以利用Excel 2007制作出有交互功能的Excel 函数图像，利用滚动条来研究函数。

第一步：制作图像

我们来制作一个简单的一次函数y=kx+b的图像。在Excel  2007中，在A1单元格中输入“x”。在A2:A4单元格区域中分别输入“-10”、“-9.5”、“-9”，选中这三个单元格，拖动填充句柄向下至A42单元格。这样，可以得到从-10到10的数据，间隔为0.5。在B1单元格中输入“y”，在C1、D1单元格中分别输入“k”、“b”。在B2单元格中输入公式“=A2*$C$2+$D$2”并回车。选中B2单元格拖动其填充句柄向下至B42单元格复制公式。在C2、D2单元格中分别填入数字“2”、“3”，如图1所示。

输入公式

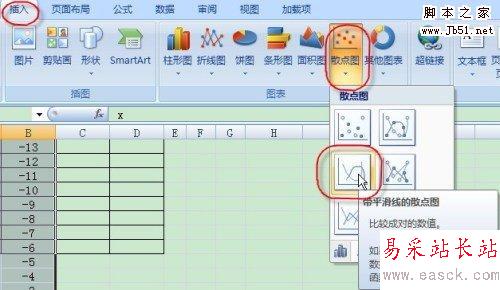

选中A1:B42单元格，点击功能区“插入”选项卡“图表”功能组中“散点图”按钮下的小三角形，再打开的菜单中点击“带平滑线的散点图”，如图2所示。就可以在当前窗口中得到函数y=2x+3的图像了，如图3所示。

插入

函数图像

此时，如果我们改变C2或D2单元格的数值，那么函数的图像也会相应地发生改变。但是，图表中坐标轴也会跟着发生变化，这并不符合我们的习惯。而且，C2或D2单元格的数值改变如果只通过输入的方式，那也显得很麻烦。所以，我们还必须进行下面两步操作。

第二步：固定坐标轴

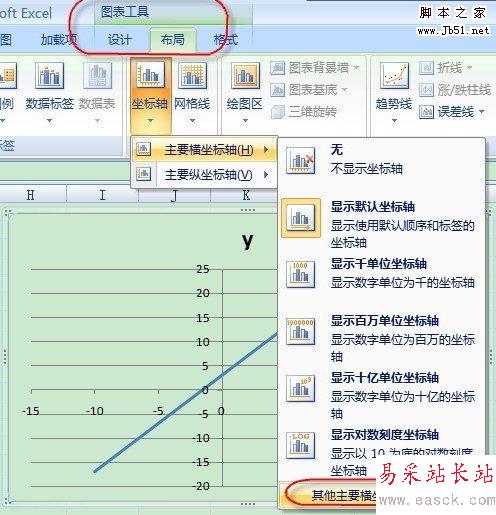

选中图表区，此时在功能区会新增加一个“图表工具”选项卡集。点击其中的“布局”选项卡 “坐标轴”功能组中“坐标轴”按钮下小三角形，在弹出的菜单中选择“主要横坐标轴→其他主要横坐标轴选项”命令，如图4所示。

选项

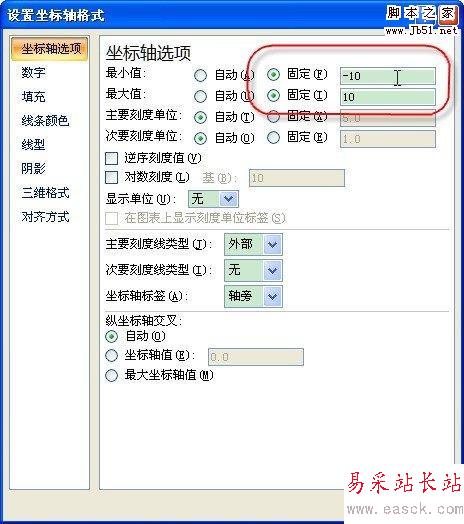

在打开的“设置坐标轴格式”对话框中，点击左侧的“坐标轴选项”项目，然后将右侧的“最小值”、“最大值”项目都设置为“固定”，并在其后的输入框中分别输入“-10”、“10”。如图5所示。

选项

用同样的方法设置主要纵坐标轴。可将“最小值”和“最大值”分别设置为“-50”、“50”。
