有些朋友喜欢用ps 做一些立体物件，或者画一些3维场景，却苦于形体不准确或者没有强烈的视觉冲击。
这与没有良好的立体感有一定关系，尤其是透视的基础，
对于我们这些不用3d软件的 ps 爱好者来说学学透视满重要的。
记得大学学工程制图的时候学了一点~ 虽然忘了很多，但对现在的设计应用还是蛮有帮助的。
下次再画透视很强的东西，就可以先用画笔打个稿子了~ 这样就不会太走形
一、透视图的意义
设计需要用图来表达构思。在广告艺术、建筑学、室内设计、雕塑设计、装饰设计和工业设计以及其他相关领域里，都是通过表现画将设计者的构思传达给使用者的，也就是通过图画来进行交流的。
对任何一位从事表现艺术设计的人来说，透视图都是最重要的。无论是从事美术、建筑、室内设计，都必须掌握如何绘制透视图，因为它是一切作图的基础。透视有助于形成真实的想象。而且它是建立在完美的制图基础之上的。
透视画，是把建筑物的平面、立面或室内的展开图，根据设计图资料，画成一幅尚未成实体的画面。将三度空间的形体转换成具有立体感的二度空间画面的绘图技法，并能真实地再现设计师的预想。
透视画，不但要注意材质感，对于画面的色面构成、构图等问题，透视画技法在绘图技法上负有很大的责任，因为优秀的透视画超越表面的建筑物说明图，具有另一方面的优异绘画性格。
在建筑、室内设计的表现画中，所表现的空间必须确切，因为对空间表现的失真会给设计者和用户造成错觉，并使各相关部位出现不协调感。
常画透视画的人们，不一定完全忠实于透视画法的作图过程，大都用简便方法的为多。这种方法不但省时，并能提高视觉效果，但这需要经过绘画和透视技法的训练后，才能如愿。它需要对立体造型的建筑物、室内空间有深度的理解和把握。
透视画和绘画、雕刻不同，不能用纯粹形态单独完成，不能视透视画为专门技术，而只学其技巧就自认为大功告成了，必须和原设计方案密切配合，掌握设计意图，这样才能充分表现设计者的思想构思。
|||
二、透视图
透视图即透视投影，在物体与观者之位置间，假想有一透明平面，观者对物体各点射出视线，与此平面相交之点相连接，所形成的图形，称为透视图。视线集中于一点即视点。

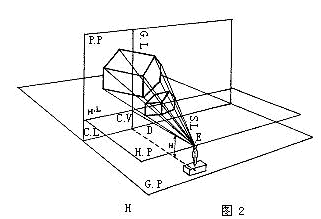

透视图是在人眼可视的范围内。在透视图上，因投影线不是互相平行集中于视点，所以显示物体的大小，并非真实的大小，有近大远小的特点。形状上，由于角度因素，长方形或正方形常绘成不规则四边形，直角绘成锐角或钝角，四边不相等。圆的形状常显示为椭圆（图1、2）。
透视术语：
p．p．画面 假设为一透明平面；
g．p．地面 建筑物所在的地平面为水平面；
g．l．地平线 地面和画面的交线；
e．视点 人眼所在的点；
h．p．视平面 人眼高度所在的水平面；
h．l．视平线 视平面和画面的交线；
h．视高 视点到地面的距离；
d．视距 视点到画面的垂直距离；
c．v．视中心点 过视点作画面的垂线，该垂线和视平线的交点；
s．l．视线 视点和物体上各点的连线；
c．l．中心线 在画面上过视心所作视平线的垂线。
|||
三、透视的种类
1．一点透视：
物体的两组线，一组平行于画面，另一组水平线垂直于画面，聚集于一个消失点，也称平行透视。一点透视表现范围广，纵深感强，适合表现庄重、严肃的室内空间。缺点是比较呆板，与真实效果有一定距离（图3）。
2．二点透视：
物体有一组垂直线与画面平行，其他两组线均与画面成一角度，而每组有一个消失点，共有两个消失点，也称成角透视。二点透视图面效果比较自由、活泼，能比较真实地反映空间。缺点是，角度选择不好易产生变形（图4）。
3．三点透视：
物体的三组线均与画面成一角度，三组线消失于三个消失点，也称斜角透视。三点透视多用于高层建筑透视（图5）。
|||
四、透视的基本规律
1．凡是和画面平行的直线，透视亦和原直线平行。凡和画面平行、等距的等长直线，透视也等长。如图：aa’‖aa’，bb’‖bb’；aa’=bb’，aa’=bb’（图6）。
2．凡在画面上的直线的透视长度等于实长。当画面在直线和视点之间时，等长相互平行直线的透视长度距画面远的低于距画面近的，即近高远低现象。当画面在直线和视点之间时，在同一平面上，等距，相互平行的直线透视间距，距画面近的宽于距画面远的，即近宽远窄。
如图：aa’的透视等于实长；cc’＜bb’＜aa’；cc’和 bb’的间距小于 bb’和aa’的间距（图7）。
3．和画面不平行的直线透视延长后消失于一点。这一点是从视点作与该直线平行的视线和画面的交点——消失点。和画面不平行的相互平行直线透视消失到同一点。
如图：ab和a’b’延长后夹角θ3＜θ2＜θ1，两直线透视消失于v点，ab‖a’b’（图8）。
|||
五、透视的角度
人类的眼睛并非以一个消失点或二个消失点看东西，有时没有消失点，有时借用很多消失点看东西。这和照相机的光镜一样，由焦点调整法有时会使前面东西模糊不清，应该看到的东西却变成盲点。绘画和电影则是进行调整，把视觉上的特征有效地表现出来。透视画也应如此作适当的调整，否则就会出现失真现象。

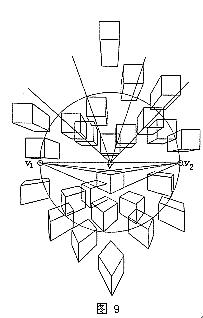

如图：用两个消失点v1、v2的距离作为直径画圆形。越近于圆中心的，越看得自然，越远的越不自然，离开圆形，位于外侧的，使人看不出它是正方形和正六面体。平行透视法尽量限定对象物并设定其相近v，有角透视法，要把对象纳入v1、v2的内侧来画，若要脱离这种规则，需要做若干的调整（图9）。
1．视角：
在画透视图时，人的视野可假设为以视点e为顶点圆锥体，它和画面垂直相交，其交线是以c．v．为圆心的圆，圆锥顶角的水平，垂直角为60°，这是正常视野作的图，不会失真。在平面图上，在视角为60°范围以内的立方体，球体的透视形象真实，在此范围以外的立方体，球体失真变形（图10、11）。
2．视距：
建筑物与画面的位置不变，视高已定，在室内一点透视图中，当视距近时，画面小；当视距远时，画面大。
在立方体的两点透视中，当视距近时，消失点vx、 vy距离较小；当视距远时，vx’、vy’距离大。即视距越近，立方体的两垂直面缩短越多，透视角度越陡。

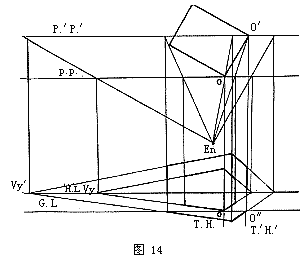

建筑物与视点的位置不变，视高已定，若视距近（en和p．p．的距离），则两消失点的间距亦小，透视图形小；若视距远（en和p’．p’．的距离），则两消失点的间距大，透视图形大，两图形相似（图12、13、14）。

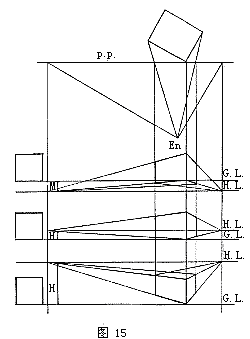

3．视高：
建筑物、画面、视距不变，视点的高低变化使透视图形产生仰视图、平视图和俯视图及鸟瞰图。视高的选择直接影响到透视图的表现形式与效果。如图：上为仰视图，中为平视图，下为俯视图（鸟瞰图）（图15）。

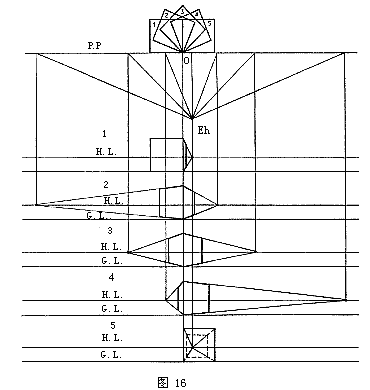

4．透视图形角度：
画面，视点的位置不变，立方体绕着它和画面相交的一垂边旋转，旋转不同角度所成的透视图形。
如图：1和5为立方体的一垂面和画面平行，透视只有一个消失点，在画面上的面的透视为实形。2、3和4为立方体的垂面和画面倾斜，透视图有两个消失点。若垂面和画面交角较小时，则透视角度平缓，交角较大时，则透视角度较陡（图16）。
|||
六、几种透视的基本画法
1．平面投形法：
已知：平面、立面和视点的位置。求：立方体的透视图。
作法：

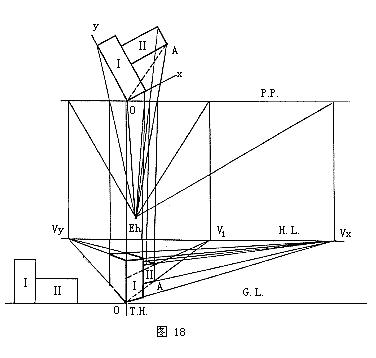

图例1：根据已知立面、平面及视点，求形体透视。先求出vx、vy，可得立方体ⅰ的透视，连接oa求出oa的透视消失点v1，过t．h．量高线间接量出ⅱ的透视高度，求出ⅱ的形体透视（图18）。
图例2：根据地面上a、b、c任意三点，视高1.2m，人高1.7m，求a、b、c三处人的透视。
作法：任意作一垂线t．h．，和h．l．相交于d’，量出od’等于1.2m再加上dd’为0.5m等于人高1.7m。任意在h．l．上取v点，连接d点，o点并延长。由a、b、c各点作水平线与ov相交，由交点作垂线在dv上的交点引平行线得a’、b’、c’，即得aa’、bb’、cc’三处人高1.7m的透视，这种方法也运用于外观透视图中的人、车等配景（图19、20）。
2．量点法：
一点求法：已知：平面、立面及en点位置，求立方体透视。
作法：
实际求法：
1）若视高较低，在g．l．下任意距离作g’．l’．。

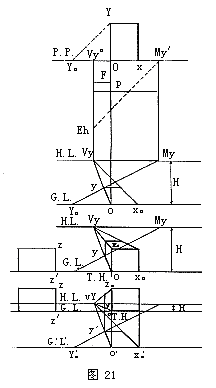

2）在h．l．上量vymy=d，自vy向右量f，得o点，作透视平面。自各角点引垂线到g．l上，同上述方法求得立方体透视（图21）。

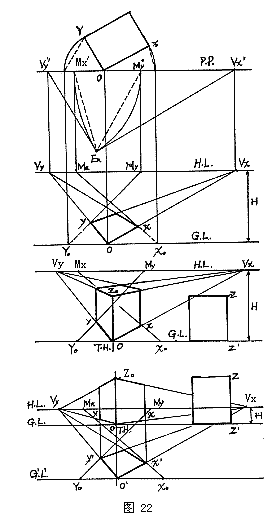

二点求法：已知：平面，立面及en点的位置，求立方体透视。
作法：
若视高较低，可在g．l．下任作g’．l．’，先求透视平面。然后由平面上各点引垂线到g．l．上，作出透视图（图22）。

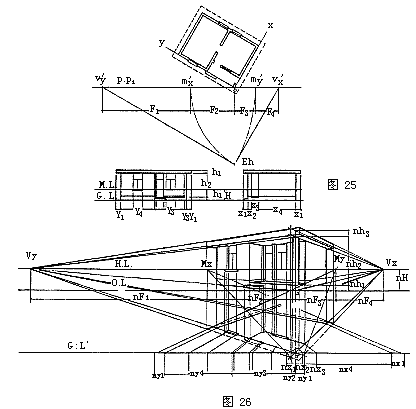

图例一：根据已知平面、立面及en，求形体透视。
作法：
图例二：根据已知平面、立面，求放大n倍的建筑透视图。
作法：
3．灭点法：
根据已知平面、立面，求形体透视。
作法：
|||
七、斜形透视
通过视点的平面和画面的交线是该平面的透视消失线。凡相互平行的平面，透视消失同一消失线。和画面平行的平面的透视没有消失线。
垂直面的透视消失线为一垂线，是过该垂直面上水平线的透视消失点所作的垂线。
平行平面上的平行直线的透视消失点在该平行平面的透视消失线上。

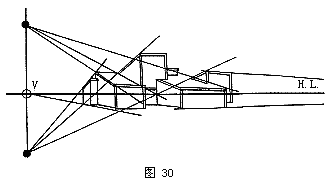

这种斜形透视形体任何一面都倾向于基面，画法复杂费时，不实用。可用分割和增殖法描绘透视（图28、29、30）。
|||
八、分割和增殖
用正方形abcd上画对角线法可分割成无数的正方形。其中分割的正方形aefg通过对角线交点的水平线及垂直线的延长上，可增殖无数的正方形。
运用这种方法，画透视的立方体，同样可分割或增殖。在建筑物的透视图中，都可起到简便作用。

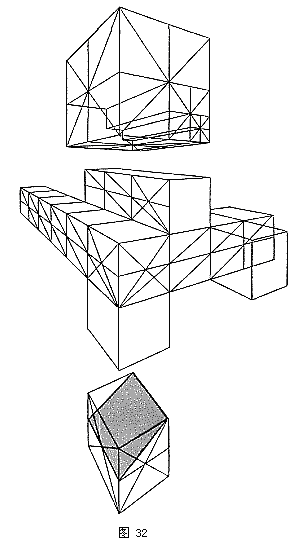

斜形透视图也可用这种方法（图31、32）。
|||
九、简略图法
简略图法是所说的各种方法，则不一定要按照图法，也能画出透视图。
有角透视要有二个消失点，易使画面过大，不方便，或细微部分受到图法约束，费力和费时。而运用简略图法，情况就不一样了，其实一般在画透视图时，都不是根据图法来画，但都必须懂得正规的图法，而后再简化。
例：一栋大厦，用有角透视画，首先看设计图，把握建筑性格和应强调的重点，选择适当的角度作图。
作法：
|||
十、圆的透视图

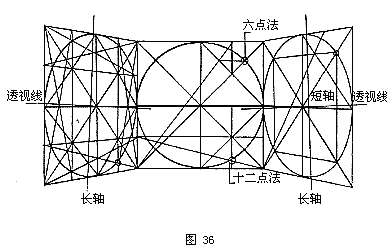

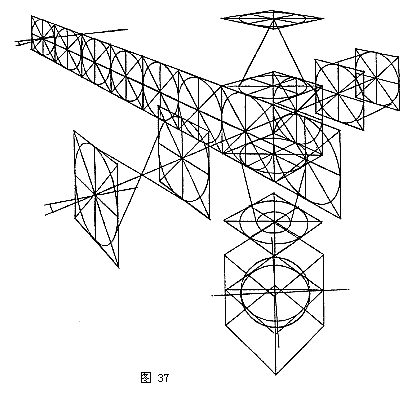

用六点法或十二点法，由正方形引出圆形。圆的透视图，在和画面平行位置时，除去圆的中心在正中，均画成椭圆（图36、37）
|||
十一、三点透视
用于超高层建筑，俯瞰图或仰视图。
第三个消失点，必须和画面保持垂直的主视线，必须使其和视角的二等分线保持一致。
作法一：
作法二：
作法三：
|||
十二、室内透视

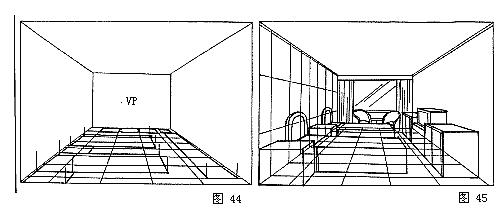

1．一点透视求法。
图例：根据室内的平面、剖面，求室内透视。
作法：
2．二点透视求法
作法一：
作法二：
作法三：
|||
十三、轴测图

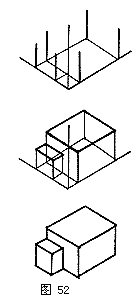

在作图时，将平面图在水平线上，扭转到一定的角度后，把平面图上的各点按同一比例尺寸，向上作设计高度的垂线，然后连接垂直线上端各点，即可求出轴测图。如图：
作法：
|||
十四、透视图绘制时的应注意点
1．建筑透视图：
2．室内透视图：
十五、阴影
为了使建筑透视图更具有立体感，阴影的处理是一种有效的方法。
物体背光部分称为阴，光线被物体挡住不能前进，而在其他面上造成之阴影部分称为影。
随着日光的不同方位移动，透视的阴影图有三种：

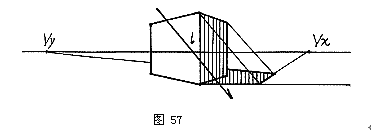

1）光线和画面平行，为侧光（图57）。

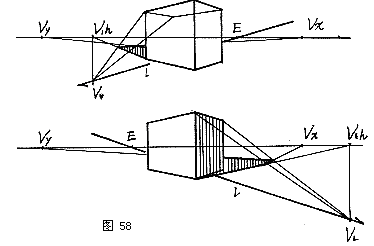

2）阳光照向画面前面，为正光。一种情况，正方体两面都受光的正光；另一种情况，一面受光，一面背光，为正侧光（图58）。
3）阳光照向画面后面，为逆光。一种情况，正方体两面都背光；另一种情况，一面受光，一面背光（图59）。
如图：γ角为光线与画面的平面夹角（即太阳的方位角），ln为光的平面上投影，v’ln为光线在平面上的灭点，β是光线与视平面的夹角（即太阳的高度角），vl为光线在画面上的光灭点，vln为光线在画面上的影灭点。a、b两点各向光灭点与影灭点连线，各自连线的交点，其落影a、b，a、c的落影a、c，b向vy引消失线，a向vx引消失线，求得正方体对地面落影的轮廓线（图60）。

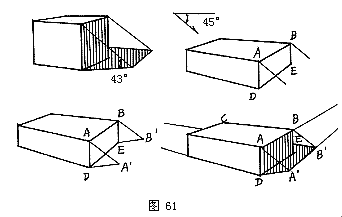

例：假设为平行光线，其方向与画面平行，与地平面成45°角，求物体阴影。
作法：

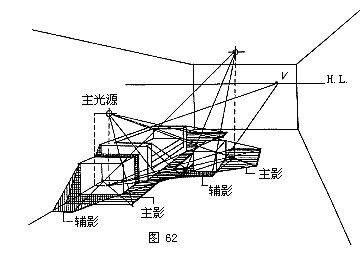

除了在太阳的平行光线下形成的透视阴影之外，室内灯光下所形成的阴影图是比较复杂的，不容易掌握。因为室内灯光布局比较散，对于多光源，就要进行着重分析，选择主光源，即选择对制图最有利的光源，强调一个光源，削弱其它光源。物体对光线的阻碍而产生的影仍应遵循平面图中，家具平面图的相同透视法则，即各线收敛于灭点或用以构成家具的点（图 62）。

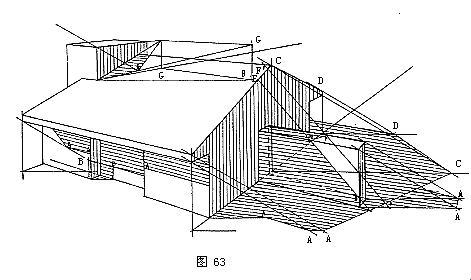

建筑外观的阴影求法（图63）：
