PRo/e5.0想要建模GB/T823m20盖形铜螺母？无非是拉伸、旋转、螺旋扫描-切口、上色等操作，下面我们就来看看详细的教程。
1、如下图所示，打开Pro/e5.0软件，使用缺省模板新建一个实体零件文件，使软件进入到三维建模状态。

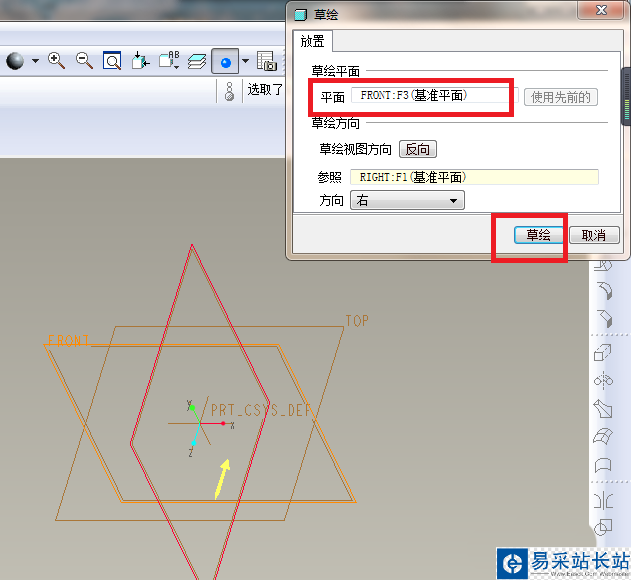

2、如下图所示，执行【拉伸——放置——定义——FRONT面——草绘】，使软件进入到草绘界面。

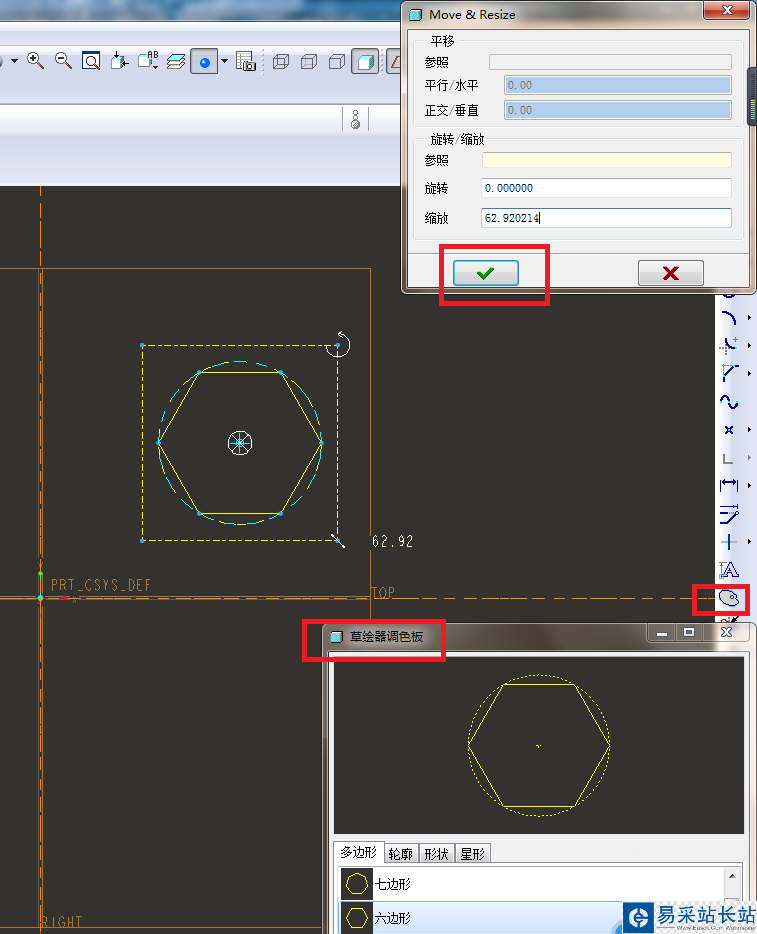

3、如下图所示，进入到草绘环境，点击右边工具箱中的 草绘器调色板 图标，在草绘器调色板中找到正六边形，鼠标左键双击它，软件右上角出现的对话框点击√。

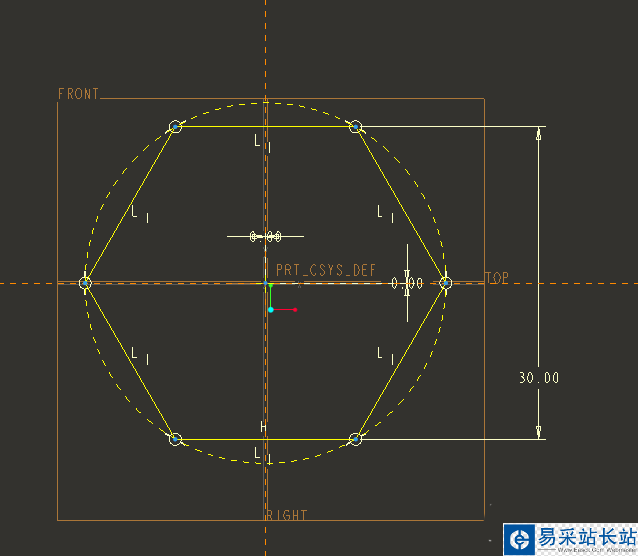

4、如下图所示，点击右边工具箱中的 标注 图标，在草绘区域标注正六边形的尺寸：对边30，外接圆的圆心与坐标原点重合，最后√，完成并退出草绘。

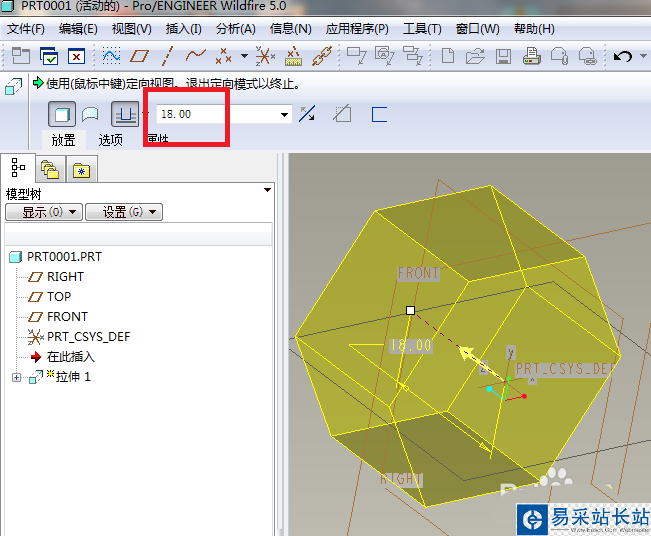

5、如下图所示，软件左上角控制栏设置拉伸高度18.0，软件右上角打√，完成本次拉伸操作。

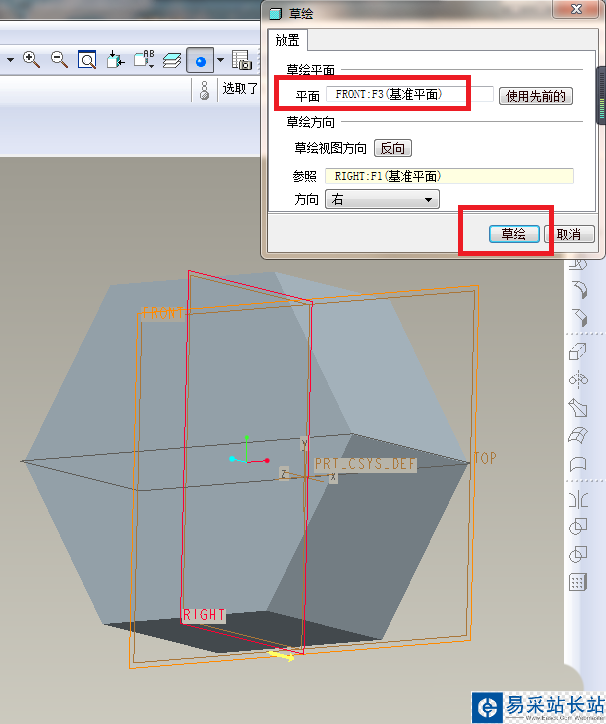

6、如下图所示，执行【旋转——位置——定义——FRONT面——草绘】，使软件又一次进入到草绘环境。

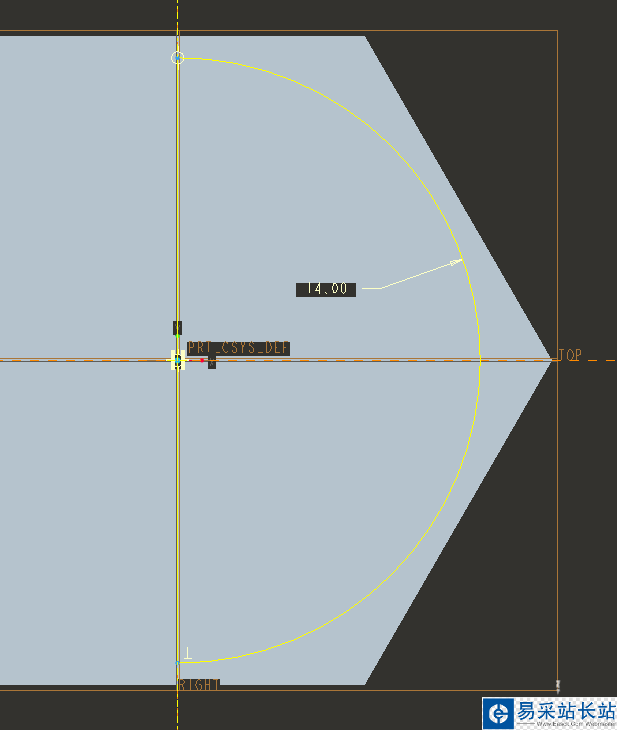

7、如下图所示，进入到草绘环境之后，
1）激活中心线命令，过坐标原点画一条纵向中心线，
2）激活圆命令，以坐标原点为圆心画圆，
3）激活直线命令，画一条与纵轴重合的竖直线段，
4）激活裁剪命令，将整圆裁剪成半圆，
5）激活标注命令，标注半圆钣金R14，
6）点击√，完成并退出草绘。

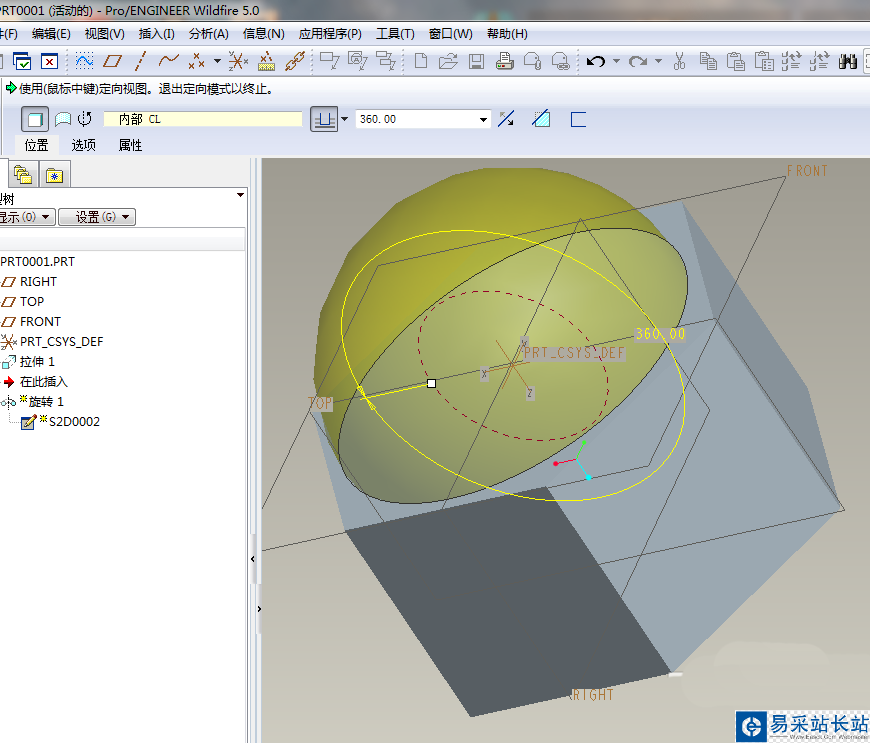

8、如下图所示，软件左上角默认360°，软件右上角打√，完成并结束本次操作。

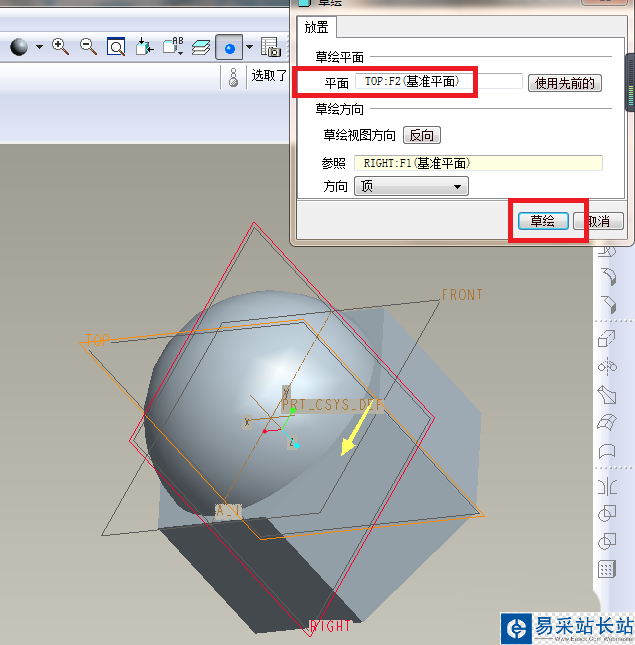

9、如下图所示，继续执行【旋转——位置——定义——TOP面——草绘】。
