Proe5.0怎么创建三维立体的手旋陀螺模型?

Proe5.0中想要创建一个陀螺，该怎么制作陀螺模型嗯？下面我们就来看看详细的教程。

软件名称：Proe5.0 M280终极版本 64位 中文特别版(附注册机+许可证文件+安装教程)软件大小：3.27GB更新时间：2017-06-14

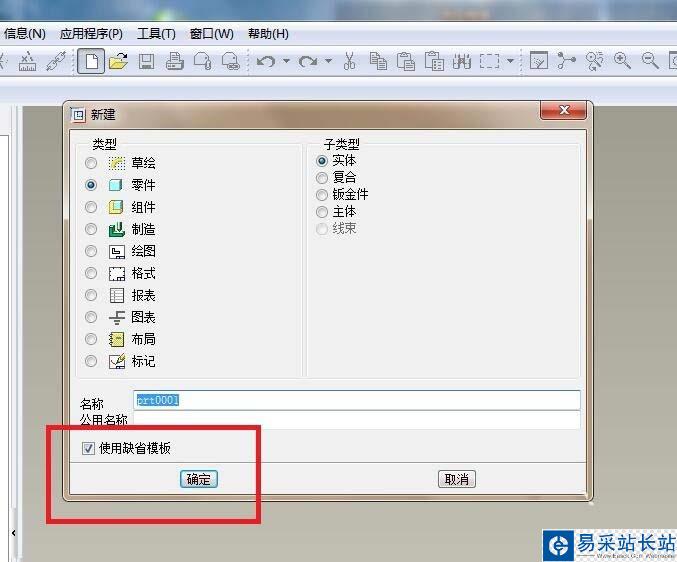

1、如下图所示，打开Pro/e5.0软件，“使用缺省模板”新建一个实体零件文件。

2、如下图所示，点击工具栏中的“旋转”图标，软件左上角控制栏中点击“位置”，点击“定义”，点击“FRONT面”为草绘平面，点击软件右上角的“草绘”对话框中的“草绘”按钮。

3、如下图所示，

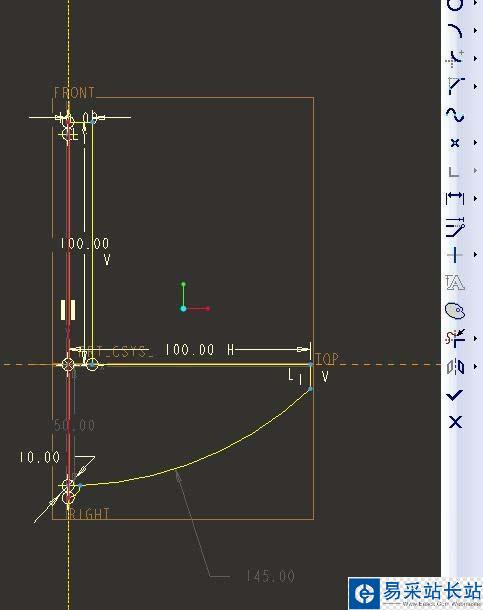

1）点击工具栏中的“中心线”图标，过坐标原点画一条纵向的中心线，

2）点击“直线”图标，画横、竖、横三条直线段，标注尺寸，

3）点击“圆弧”图标，画一条圆弧线段，圆心在纵轴上，标注尺寸，

4）点击“圆”图标，以纵轴山的圆弧端点为圆心画圆，标注尺寸，

5）点击“裁剪”图标，裁剪圆成圆弧线段，

6）点击“直线”图标，画直线，将图形封闭，

7）点击“√”，完成并退出草绘。

4、如下图所示，看着预览的效果，直接在软件右上角点击“√”，完成并结束本次操作。

5、如下图所示，

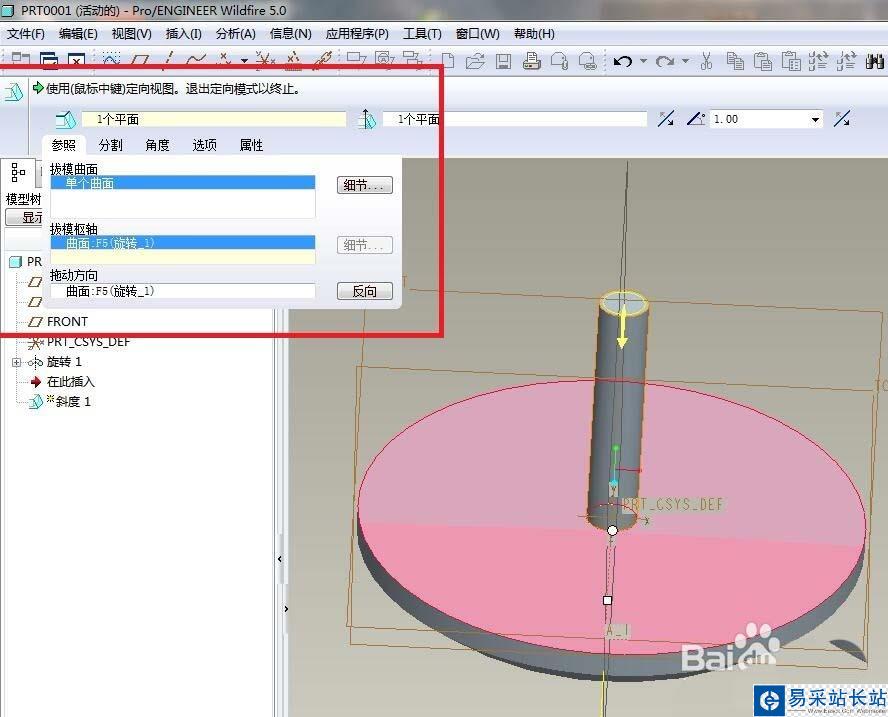

1）点击工具栏中的“拔模”图标，

2）软件左上角控制栏点击“参照”，

3）点击“拔模曲面”一栏，再点击实体中的圆柱体侧面，

4）点击“拔模枢轴”一栏，再点击实体中的圆柱底面，

5）点击箭头，调整方向，

6）默认拔模角度1°，

7）软件右上角点击“√”，完成并结束操作。

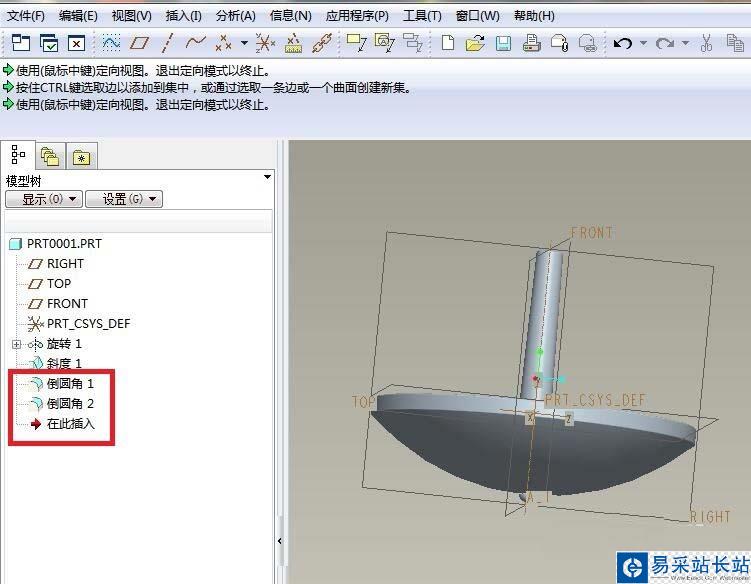

6、如下图所示，将所有实体进行倒圆角操作。

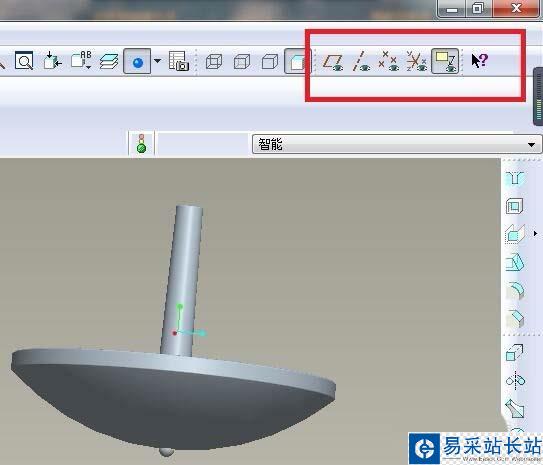

7、如下图所示，点击工具栏中的“图标”，将所有的基准面、基准轴等全部隐藏。

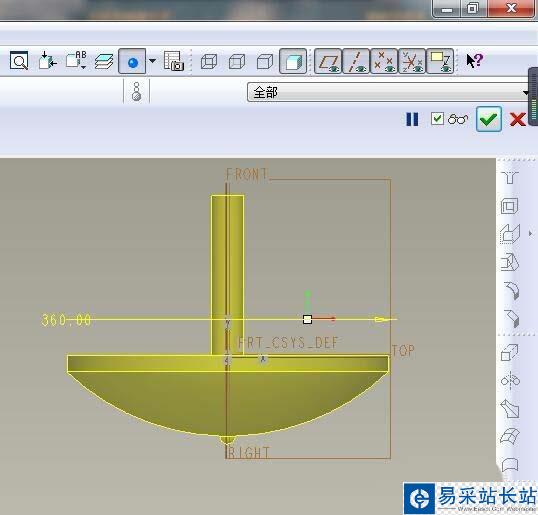

8、如下图所示，点击工具栏中的“颜色“图标，选中黄色，点击“零件”，点击实体，默认选中整个零件，点击“选取”对话框中的“确定”。
