Proe5.0想要创建一个奶粉勺模型，该怎么制作奶粉勺呢？下面我们就来看看详细的教程。

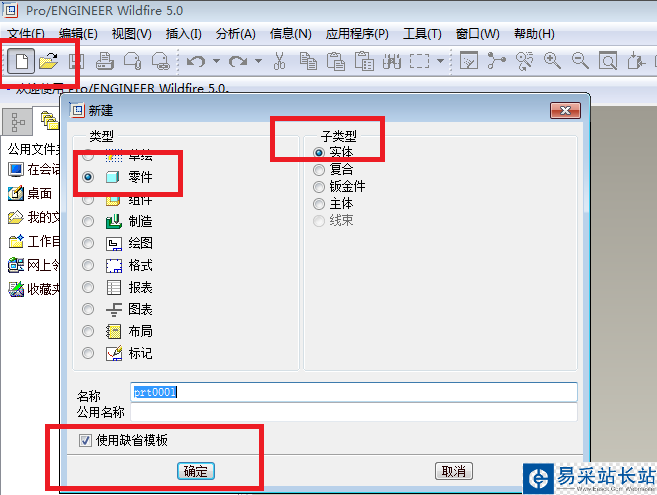

1、如下图所示，打开Pro/e5.0软件，新建一个实体零件文件，为了节省时间，我们“使用缺省模板”。

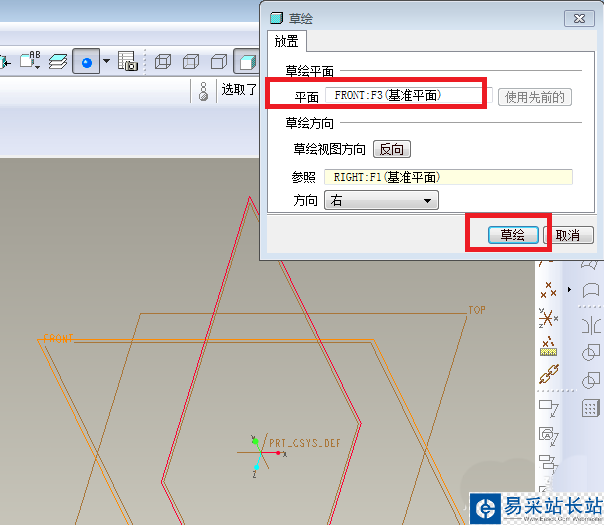

2、如下图所示，执行【拉伸——放置——定义——FRONT面——草绘】。

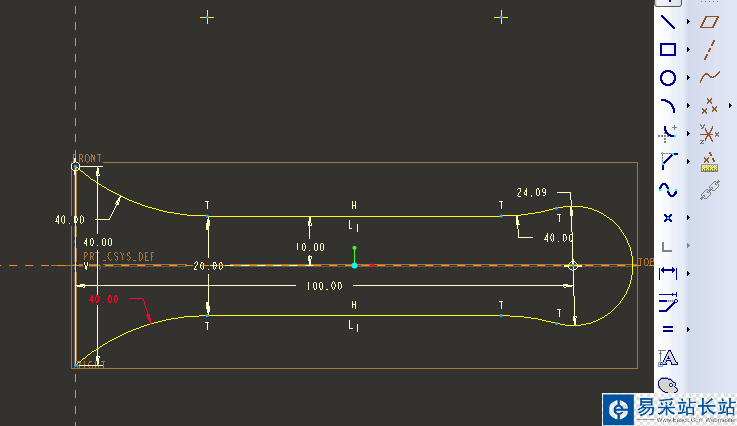

3、如下图所示，这是画拉伸截面图。说明一下，这些尺寸属性是笔者目测加估测来到，不准确。

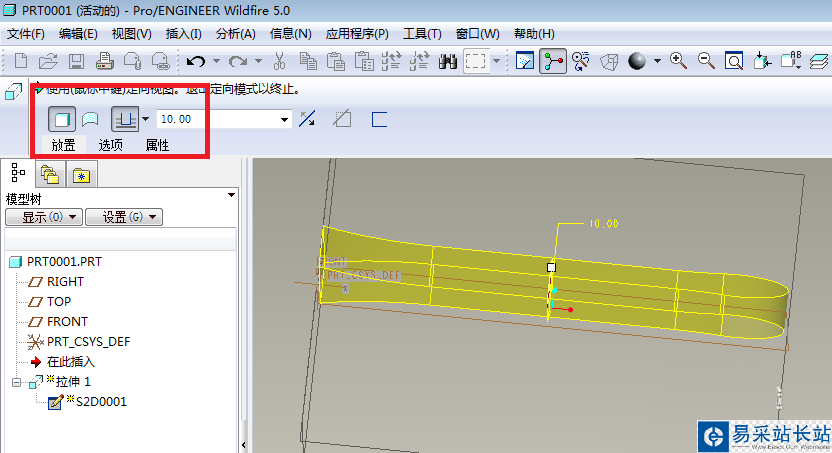

4、如下图所示，完成并退出草绘之后，来到拉伸界面，软件左上角设置拉伸高度10，软件右上角打“√”完成。

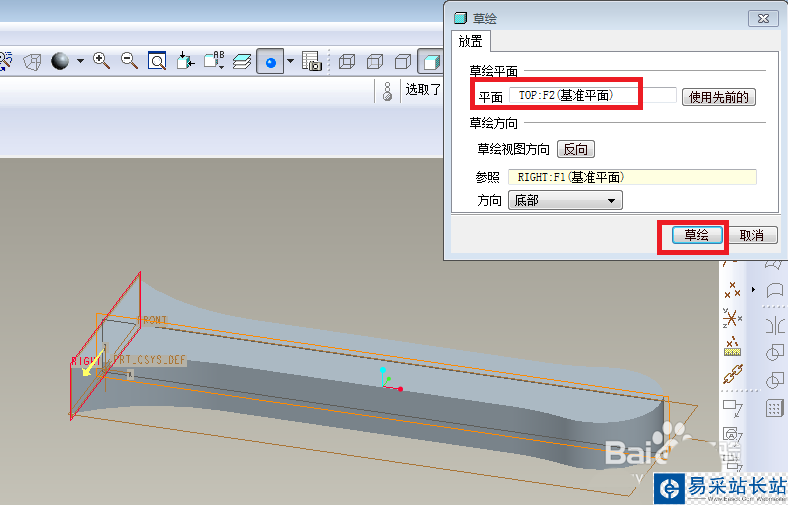

5、如下图所示，执行【拉伸——放置——定义——TOP面——草绘】。

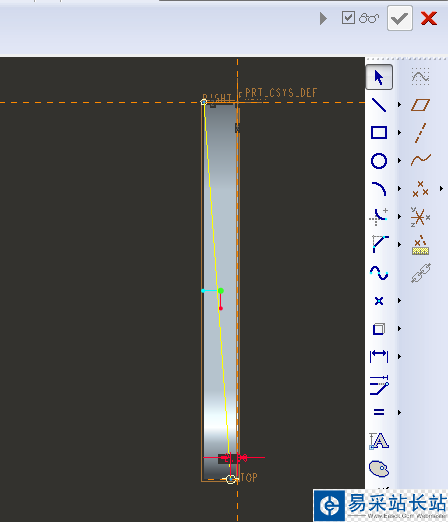

6、如下图所示，先用“类型”命令将需要的实体边线显示出来，然后画一条斜线段，然后标注尺寸，然后将显示出来的实体边线裁剪掉，最后点击“√”完成并退出草绘。

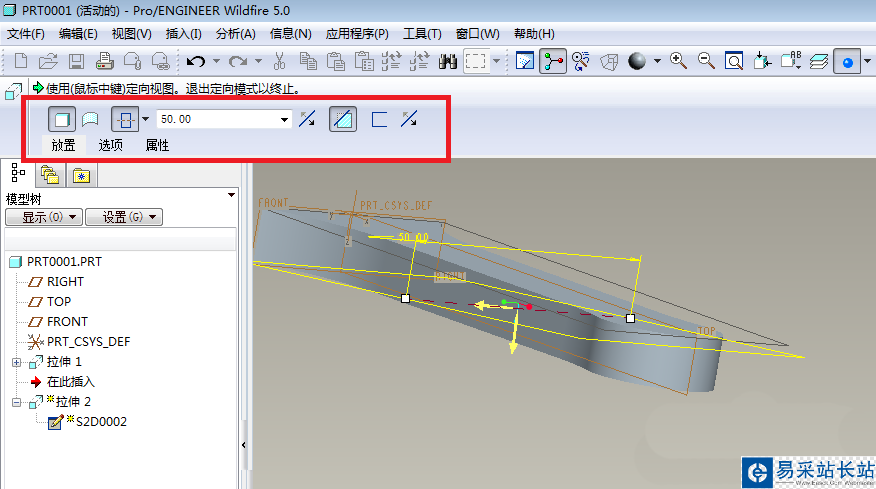

7、如下图所示，软件左上角设置：对称拉伸50，点击“去除材料”图标，软件右上角点击“√”，完成并结束本次操作。

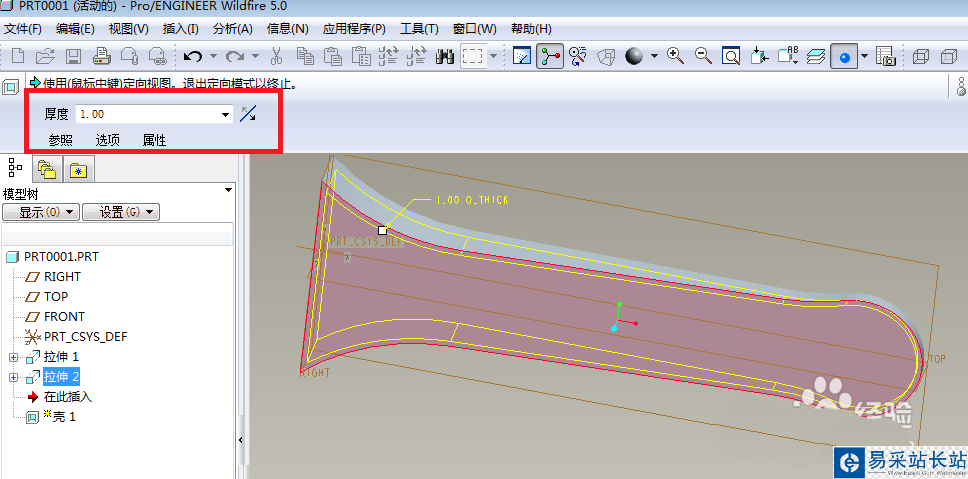

8、如下图所示，点击工具栏中的“壳”图标，软件左上角设置厚度1，实体中选择之前切除出来的斜面，软件右上角点击“√”完成并结束本次操作。

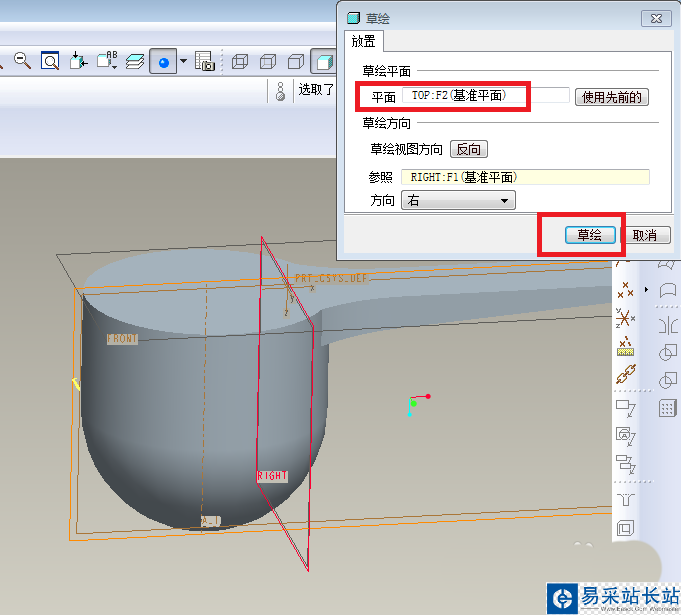

9、如下图所示，执行【旋转——位置——定义——TOP面——草绘】。
