Proe5.0怎么创建三维立体的活塞零件?

Proe5.0中想要创建一个活塞零件，该怎么创建呢？下面我们就来看看Proe5.0创建活塞零件的教程。

软件名称：Proe5.0 M280终极版本 64位 中文特别版(附注册机+许可证文件+安装教程)软件大小：3.27GB更新时间：2017-06-14

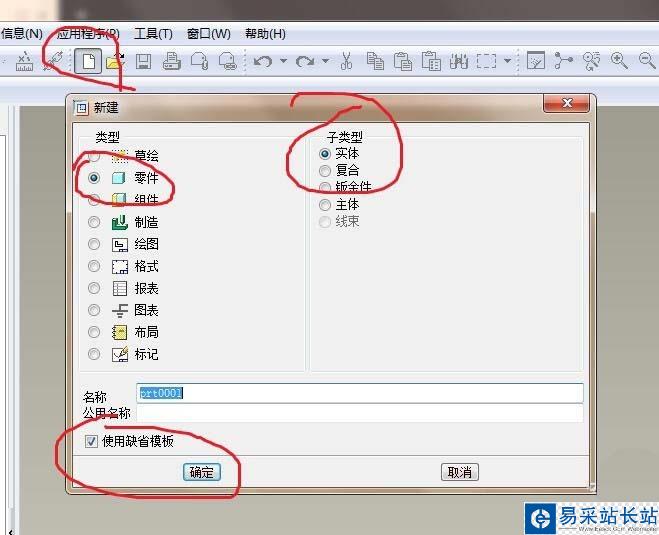

1、如下图所示，打开Pro/e5.0软件，点击标题栏中的“新建”图标，设置“新建”对话框：类型为零件，子类型为实体，勾选“使用缺省模板”，点击“确定”。

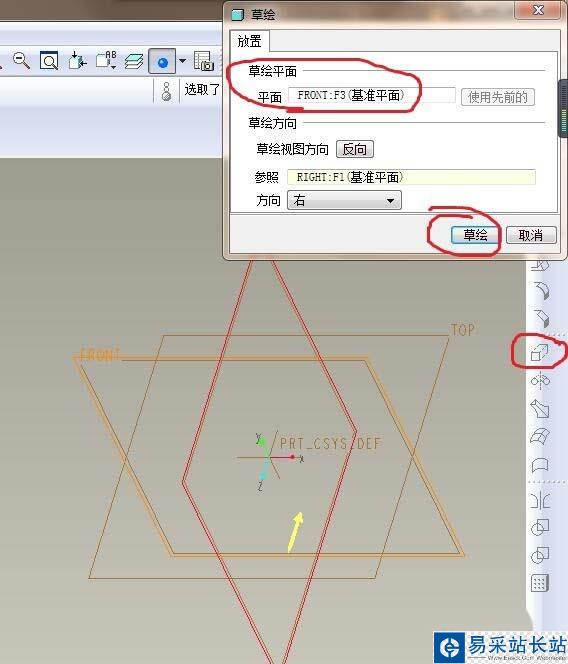

2、首先如下图所示，执行【拉伸——放置——定义——FRONT面——草绘】。

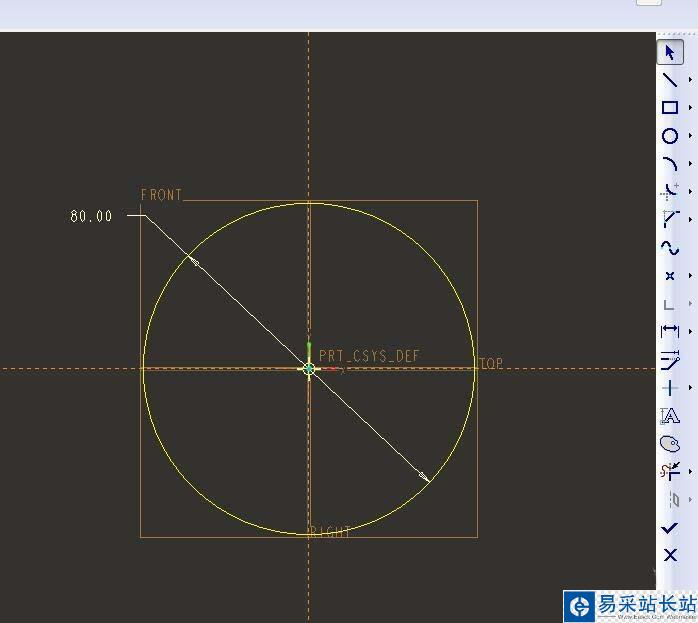

3、如下图所示，进入到草绘环境，首先点击右边工具箱中的“圆”图标，然后在草绘区域以坐标原点为圆心画一个圆，然后点击右边工具箱中的“标注”图标，然后标注圆直径80，然后点击右边工具箱最下方的√，完成并退出草绘。

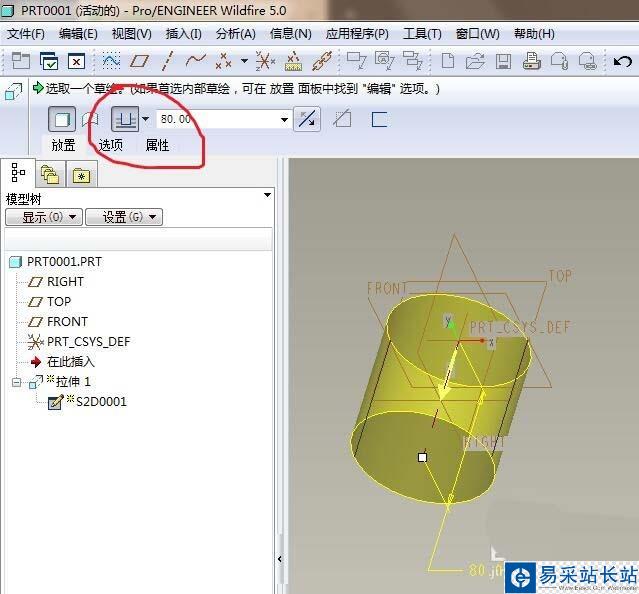

4、如下图所示，在软件左上角设置拉伸高度为80，然后再在软件右上角点击√，完成拉伸实体操作。

5、如下图所示，执行【拉伸——放置——定义——RIGHT面——草绘】。

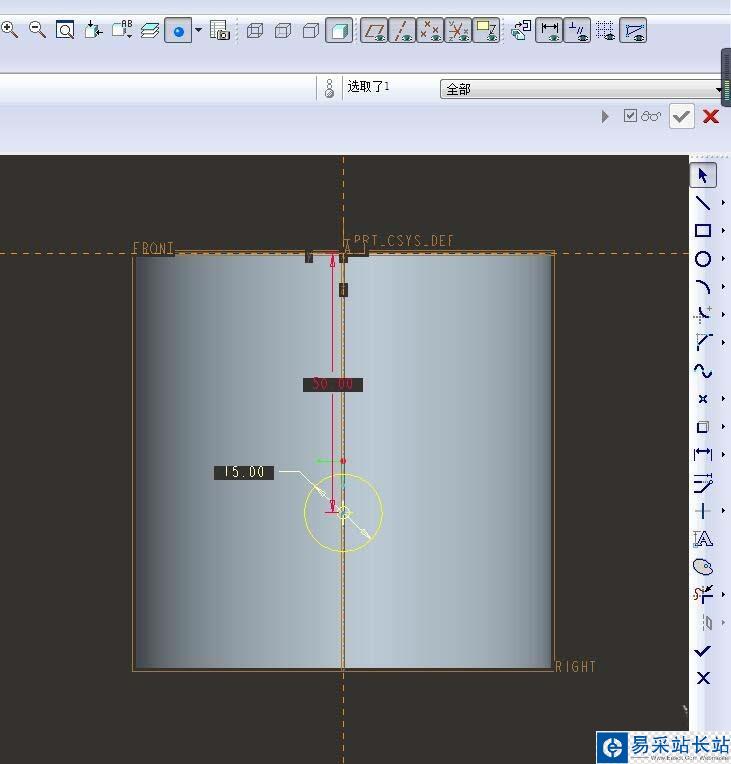

6、如下图所示，进入到草绘环境，首先点击右边工具箱中的“圆”图标，在草绘区域中心线上画一个圆，然后点击右边工具箱中的“标注”图标，按照下图尺寸进行标注，最后点击右边工具箱中的√，完成并退出草绘。

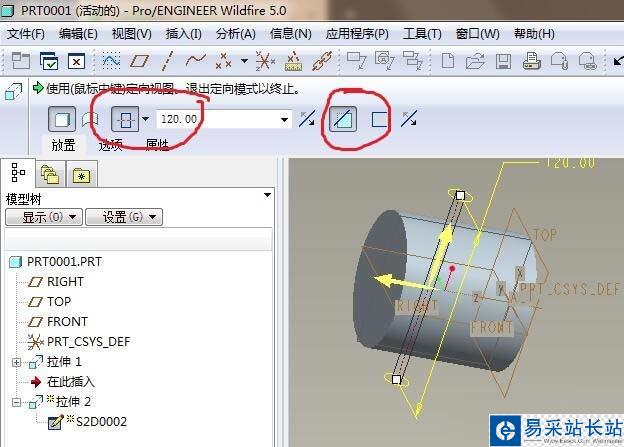

7、如下图所示，在软件左上角点击“去除材料”图标，拉伸方式改成双向拉伸，拉伸距离尽可能长，超出圆柱实体就好，笔者输入双向拉伸120，最后在软件右上角点击√，完成拉伸除料操作。

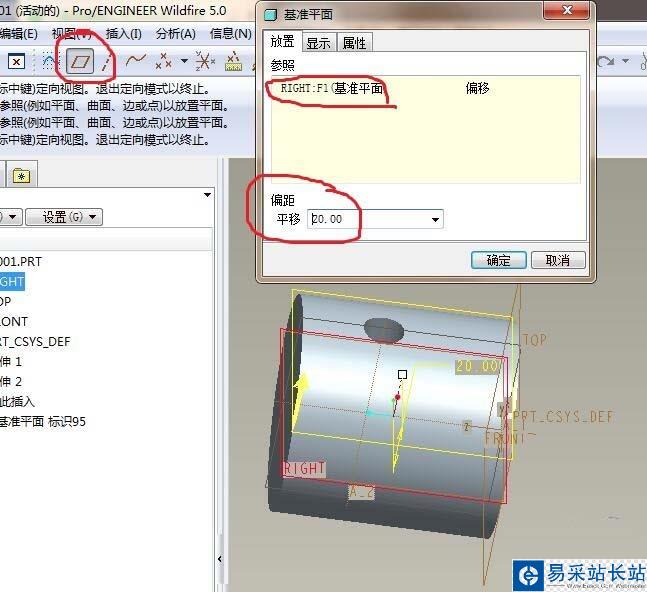

8、如下图所示，创建基准面。具体：点击工具栏中的“平面”图标，参照一栏点击RIGHT面，偏距平移设置为20，点击“确定”，完成基准面DTM1的创建。

9、如下图所示，执行【拉伸——放置——定义——DTM1面——草绘】，以新建的基准面DTM1为草绘平面。
