Proe5.0怎么创建一个下水软管零件?

下水软管是生活中我们会遇到的零件，想要创建这个零件模型，可以使用的软件很多，今天我们就来看看使用proe创建下水软管零件的教程。

软件名称：proe5.0中文版 32位 绿色免费硬盘版(附安装破解教程)软件大小：667.5MB更新时间：2015-04-08

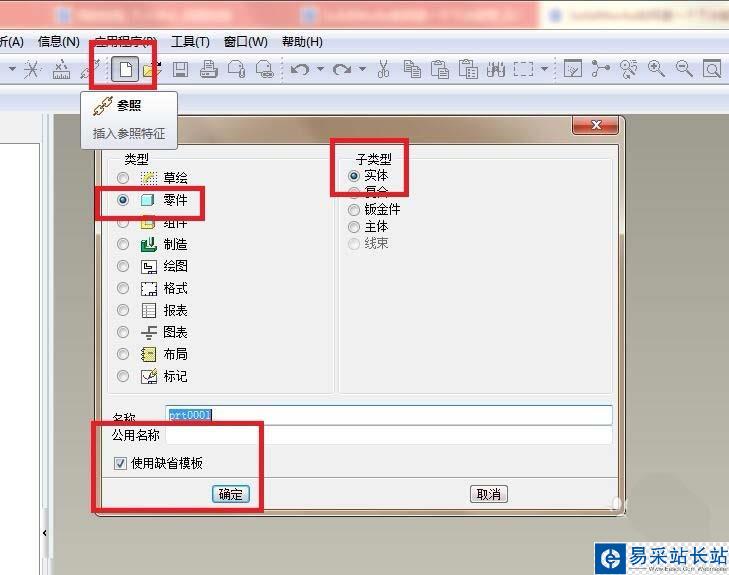

1、如下图所示，打开Pro/e5.0软件，新建一个空白是实体零件文件，为了省事，最好“使用缺省模板”。

2、如下图所示，执行【旋转——位置——定义——TOP面——草绘】。

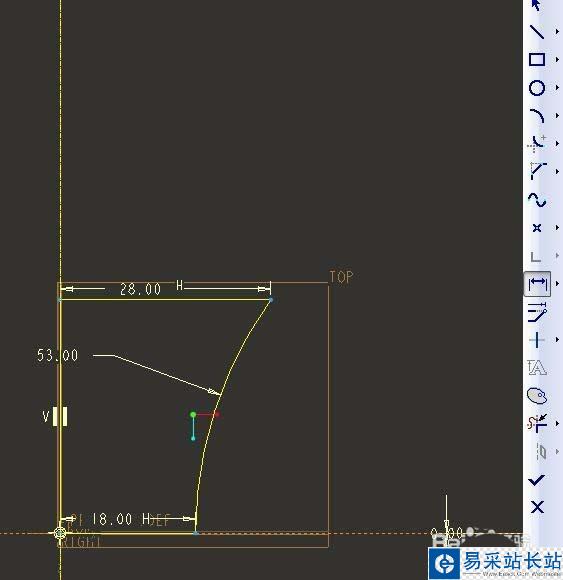

3、如下图所示，进入到草绘环境，首先点击“中心线”图标，在草绘区域过坐标原点画一条纵向的中心线，然后点击“直线”图标，在草绘区域画三条直线段（两横一竖，见下图），然后点击“圆弧”图标，在草绘区域画一条圆弧线段，然后点击“标注”图标，照着下图标注尺寸，最终点击√，完成并退出草绘。

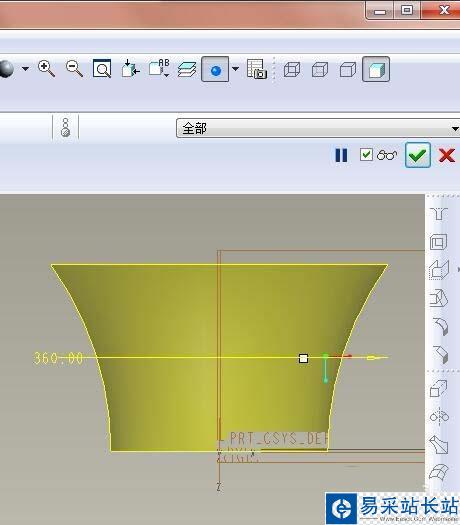

4、如下图所示，退出草绘之后，只要点击软件右上角的√，就可以完成这个旋转实体的创建了。

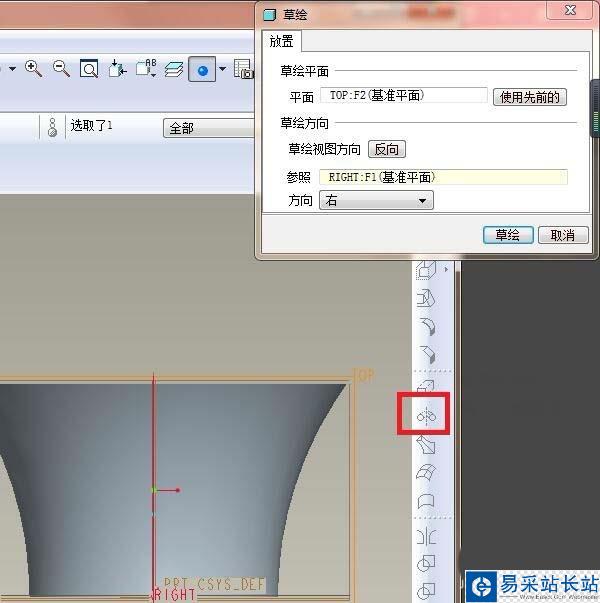

5、如下图所示，重复第2步操作，什么都不用改变。

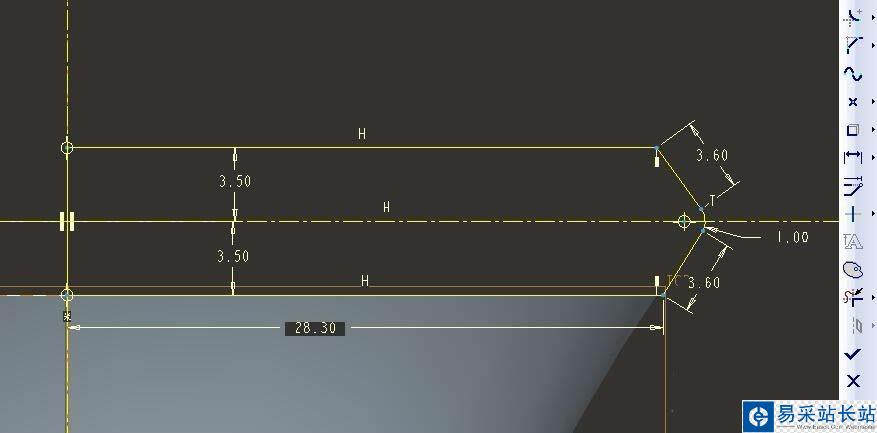

6、如下图所示，还是先画中心线，在画旋转截面，最后打√，完成并退出草绘。

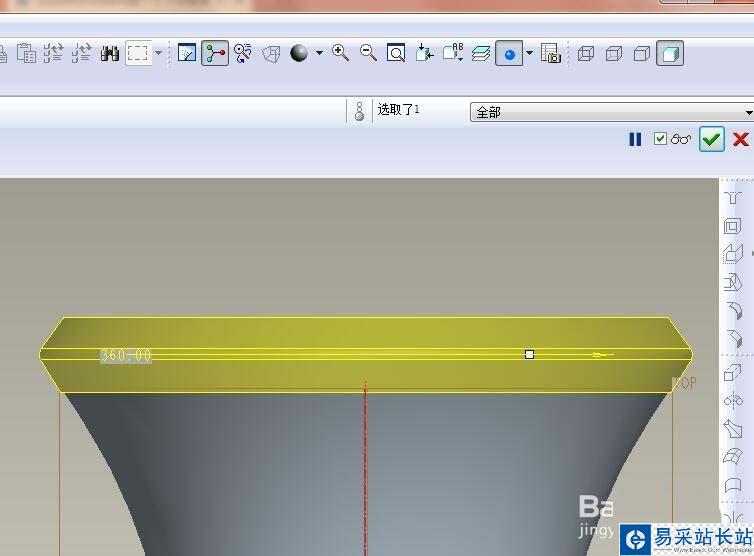

7、如下图所示，软件右上角打√。

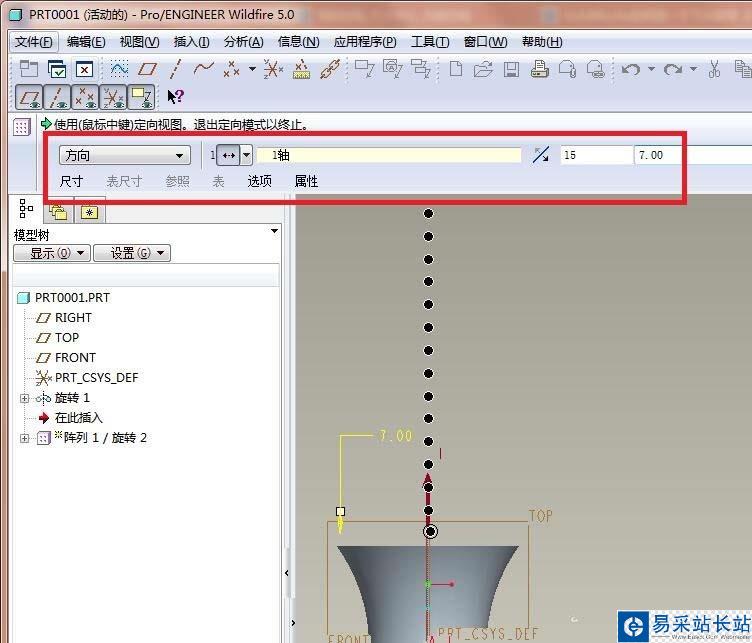

8、如下图所示，首先选中刚刚旋转生成的实体，然后点击右边工具箱中的“阵列”图标，然后软件左上角设置阵列参数：方向整列，向上，数量15，距离7，然后右上角点√，完成阵列操作。

9、如下图所示，重复第2步操作。
