今天我们就来看看CATIA从实体模型中抽取片体，然后对片体进行操作，最后将片体转换为实体的过程，详细教程请看下文介绍。

软件名称：CATIA V5-6R2013 64位简体中文特别版(附安装破解教程)软件大小：1.71GB更新时间：2017-06-22

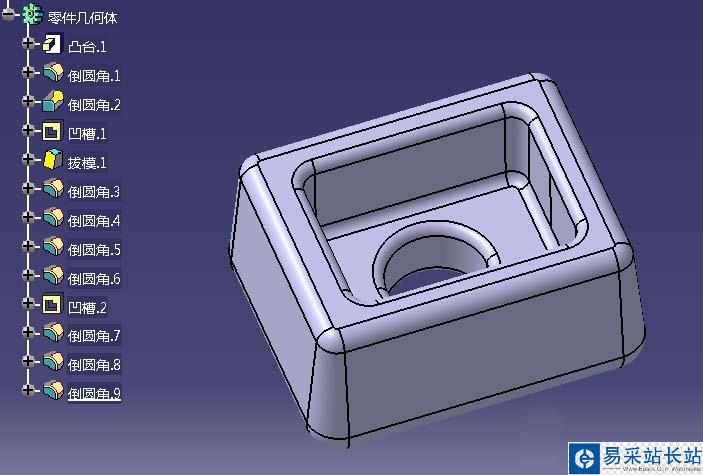

1、首先用CATIA软件打开需要曲面操作的模型零件。

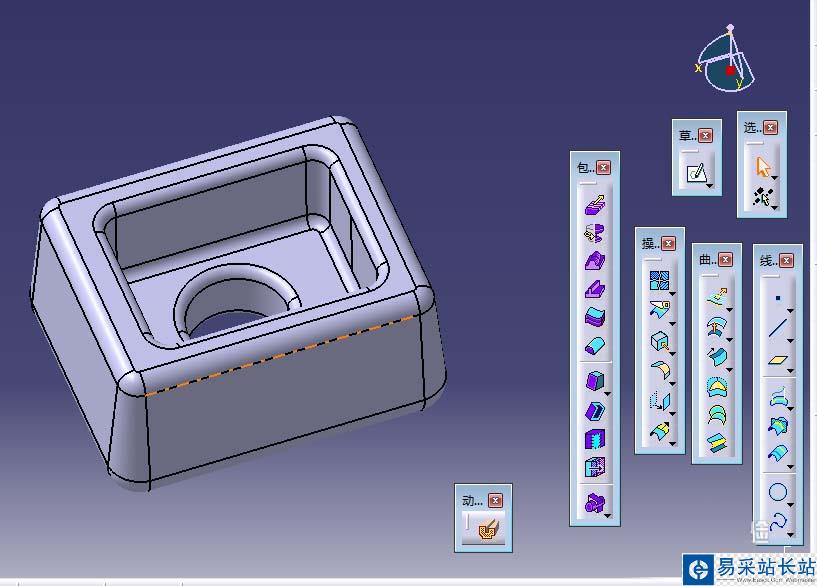

2、进入创成式外形设计模块。在开始菜单栏选择：开始-形状-创成式外形设计（CATIA的曲面应用模块很多，各有特点，一般都是互相切换使用，其中最常用的就是创成式）。

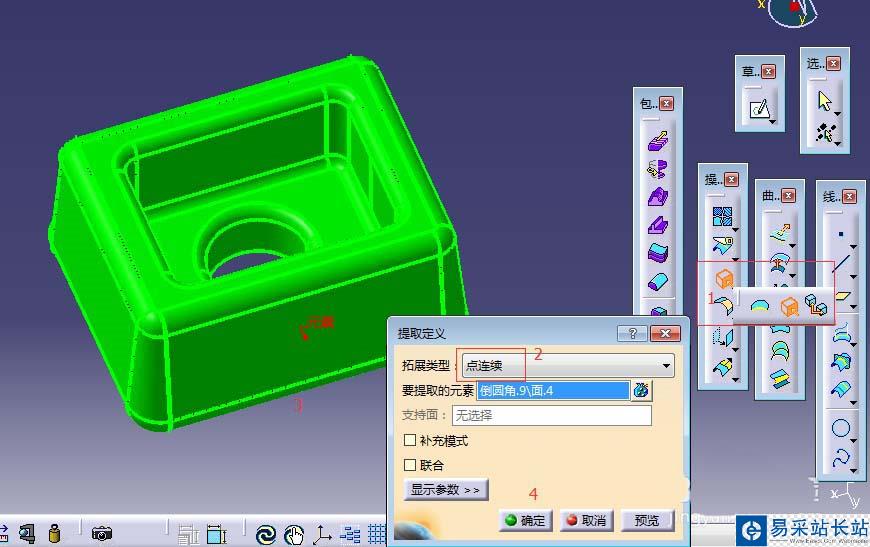

3、从实体中提取面。我们先使用“提取”命令，按图示1、2、3、4步骤操作后，得到一个该零件的曲面模型（此时可以在操作树下面看到有一个提取操作），但此时该模型还是一个整体的面，需要打散后才能编辑曲面。

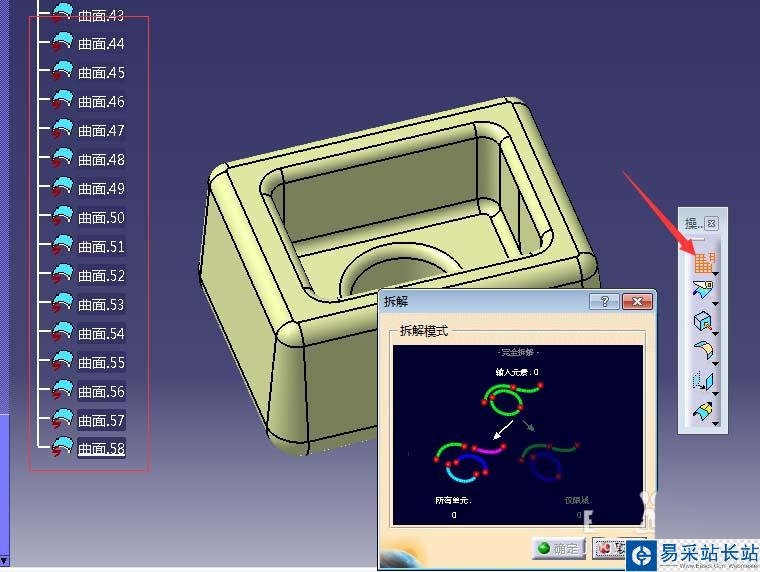

4、分解曲面。使用图示分解命令将整体的曲面模型分解成一个个面体，此时可从树状图中看到多了很多单独的面，并且可以对其中任意一个面单独编辑。从形状树中隐藏掉实体和整体曲面部分。

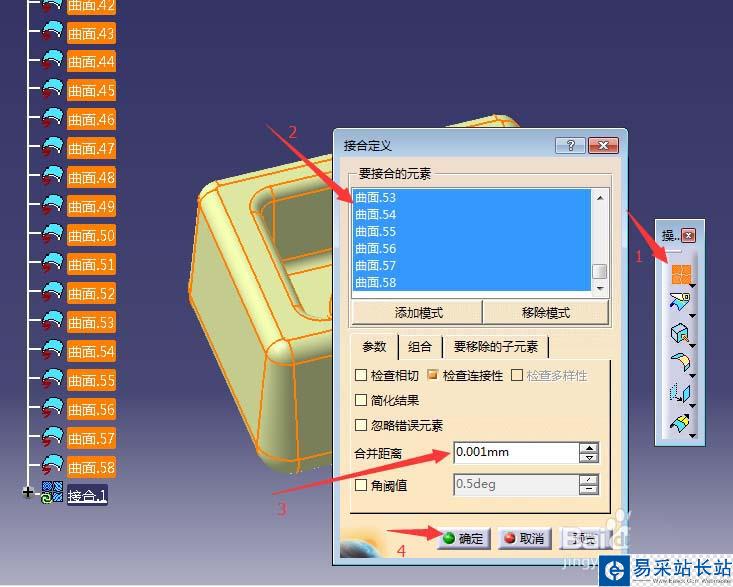

5、接合曲面。对分散的片体编辑完后，需要将这些片体接合成一个整体才能生成实体模型。按图示步骤操作即可。如果模型很复杂难以接合成整体，可将步骤3中的合并距离容差设置为0.1。

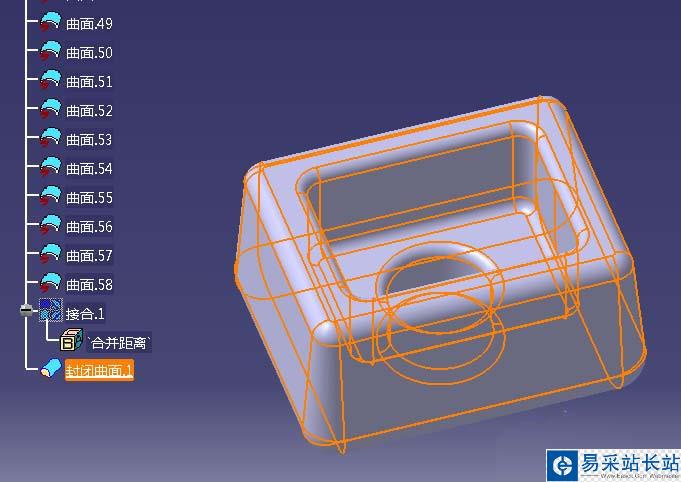

6、实体化。点击开始菜单栏，转到零件设计模块，再点击：插入、基于曲面的特征、封闭曲面命令。使用该命令即可将之前的片体生成实体。最后在形状树中除最后一步封闭曲面特征外，其他特征都隐藏掉。
