solidworks结构件怎么生成方管?

solidworks结构件功能很常用，该怎么使用这个功能呢？下面我们就来看看详细的教程。

软件名称：SolidWorks 2018 SP2.0 Premium 64位 多语中文特别版(附破解文件+安装教程) 软件大小：14.0GB更新时间：2018-03-07

1、打开软件，找到3D草图绘制功能。

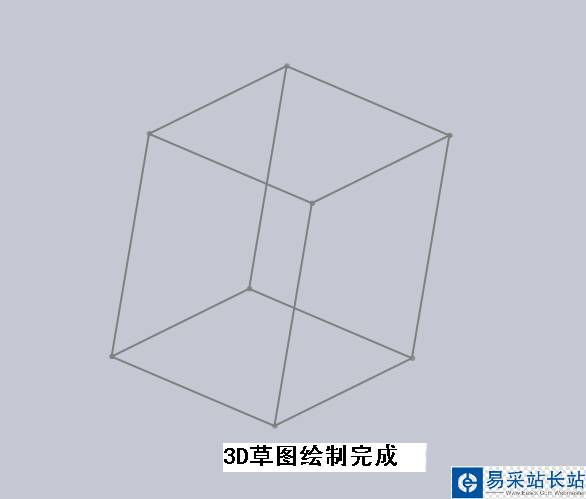

2、点开草图后绘制一个简单的长方体框架。绘制好后退出3D草图。

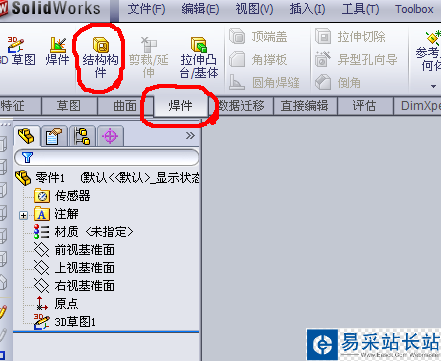

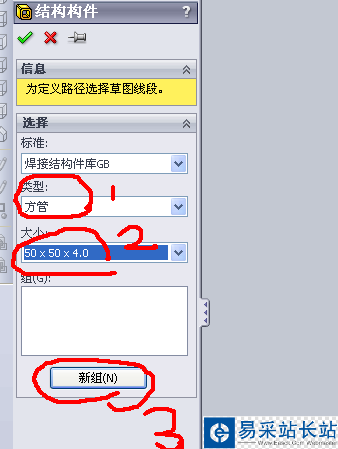

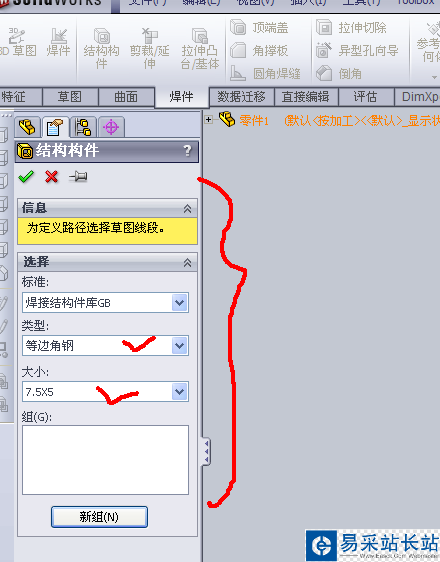

3、找到焊件选项中的结构构件选项，点开后会有相关选项，包括结构件类型、尺寸等选项。我们这里选择方管40*40*4的进行建模。

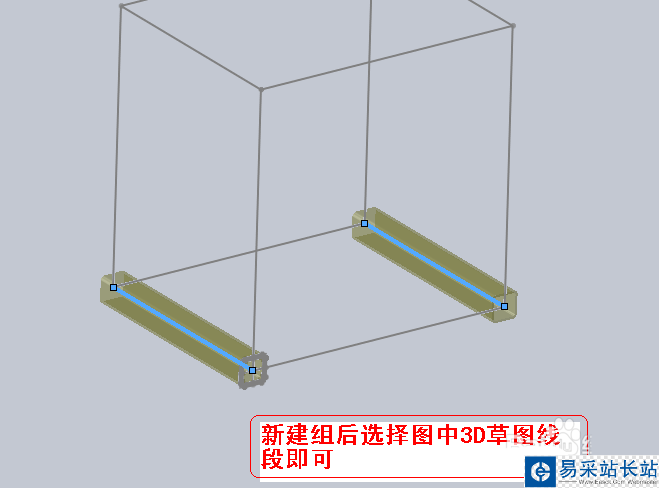

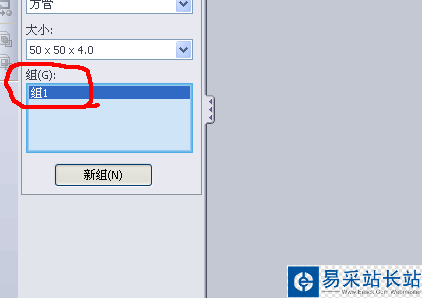

4、点击新建组，然后选择3D草图中的线段路径即可直接生成方管。

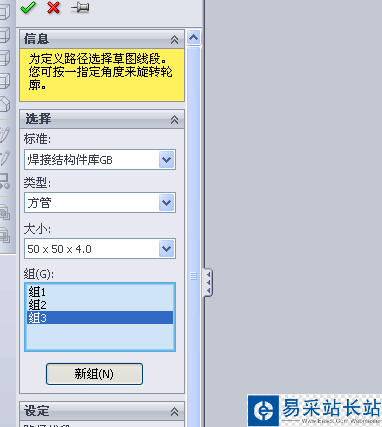

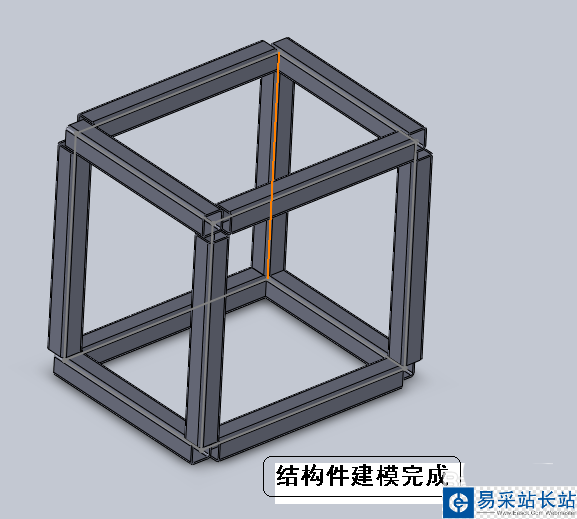

注意：同方向的可以在一个组，建立不同的组，便于后期处理边角问题。最后模型就建好了。这个方法速度快，而且准确。

以上就是solidworks结构件的使用方法，希望大家喜欢，请继续关注错新站长站。
