SolidWorks2017怎么创建三维螺旋曲面?

SolidWorks2017可以直接用曲面扫描命令制作螺旋曲面，具体该怎么操作呢？下面我们就来看看详细的教程。

软件名称：SolidWorks 2017 SP4.0 Premium 免费中文特别版(附破解文件) 软件大小：13.0GB更新时间：2017-08-14

1、首先打开SW软件，创建新零件，在任意一个参考面创建一平面草图，沿原点画一线段，长度为你想画的螺旋半径，然后退出草图；

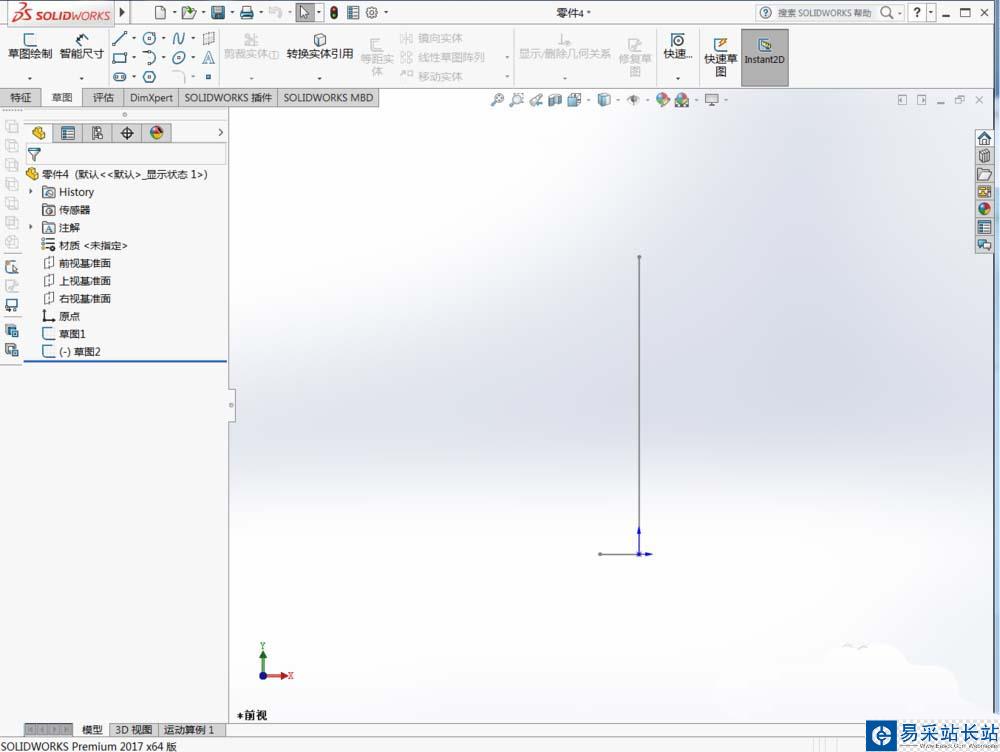

2、再在任意与之前草图平面垂直的参考面创建一平面草图，沿原点画与之前线段垂直的线段，长度适中且最好不要定义（这个线段是定义螺旋曲面高度的），然后退出草图

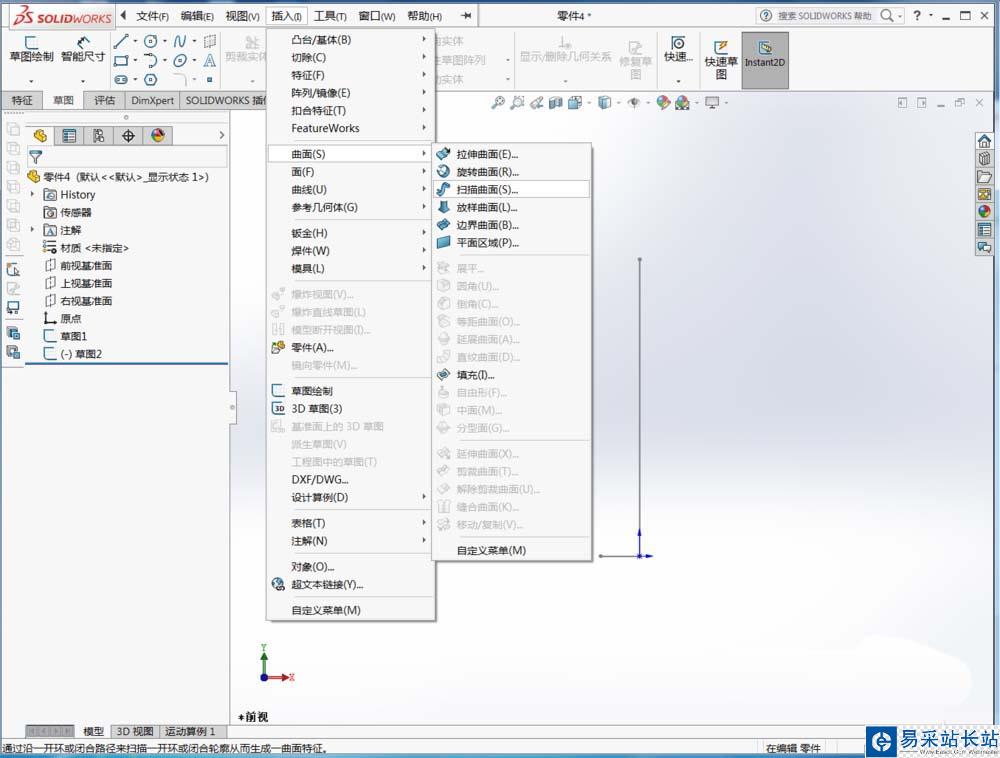

3、在插入-曲面-找到扫描曲面命令

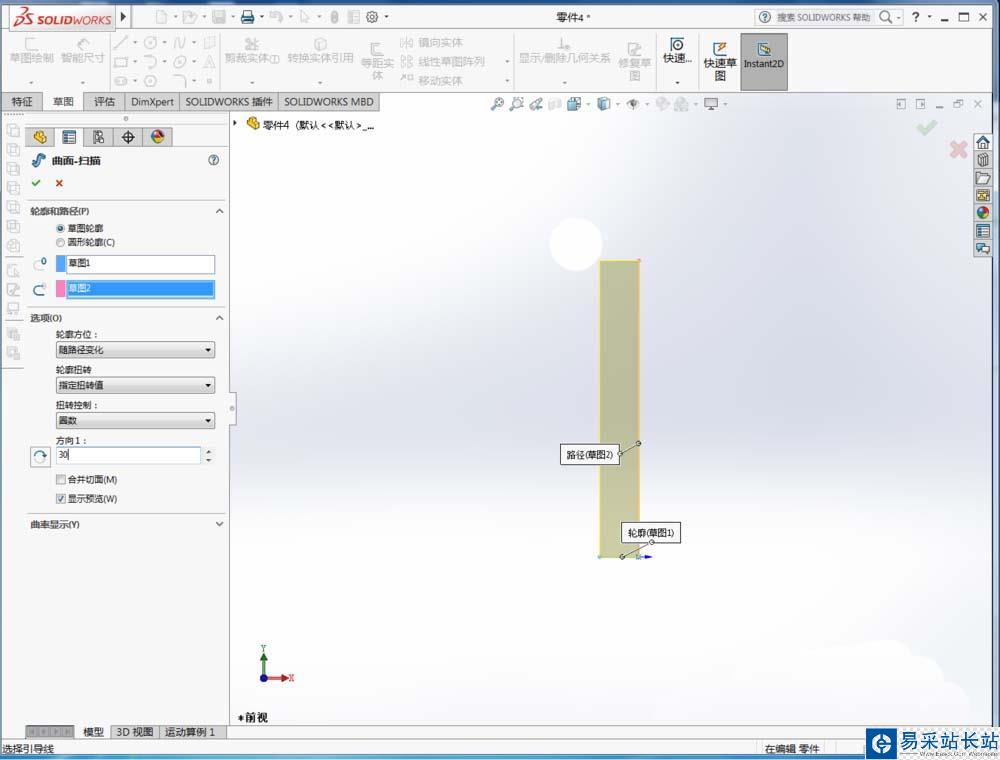

4、启用扫描曲面命令，旋转第一个草图为扫描轮廓，第二个草图为扫描路径

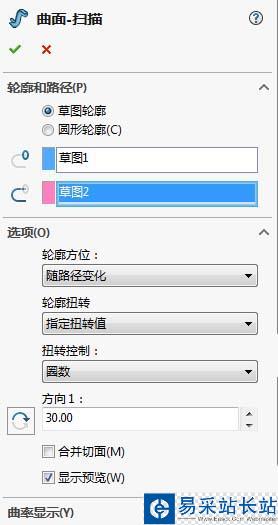

5、点开“选项”下拉菜单，设置扫描参数，参数如图，重点是轮廓扭转要选指定扭转值，扭转控制要选圈数，扭转圈数则随你要求

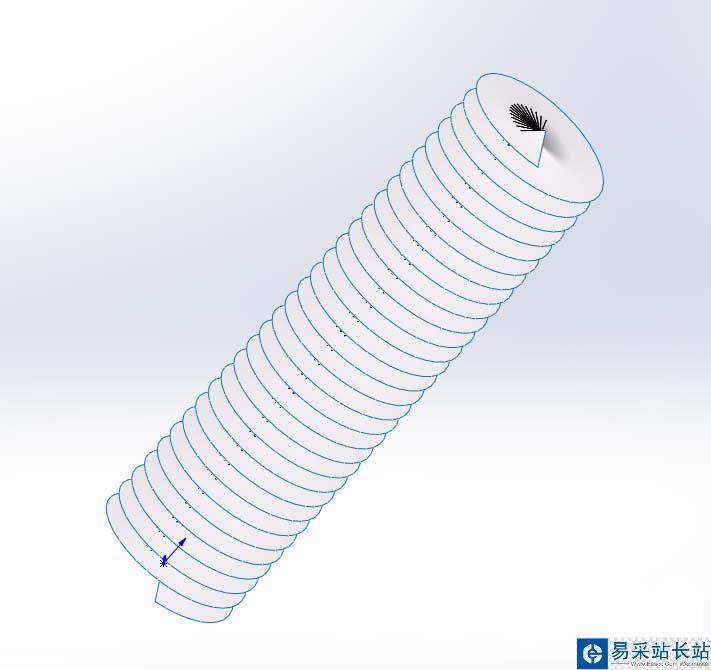

6、最后，点击生成，一个螺旋曲面就创建成功了

以上就是sw2017扫描曲面命令创建螺旋曲面的教程，希望大家喜欢，请继续关注错新站长站。
