CATIA怎么快速创建点线?

CATIA中想要画点和线，该怎么创建呢？下面我们就来看看详细的教程。

软件名称：catia v5r20 破解安装版 v2013.04.25 32位软件大小：1.84GB更新时间：2016-06-27

1、打开CATIA，在开始菜单中选择>形状>创成式外形设计；

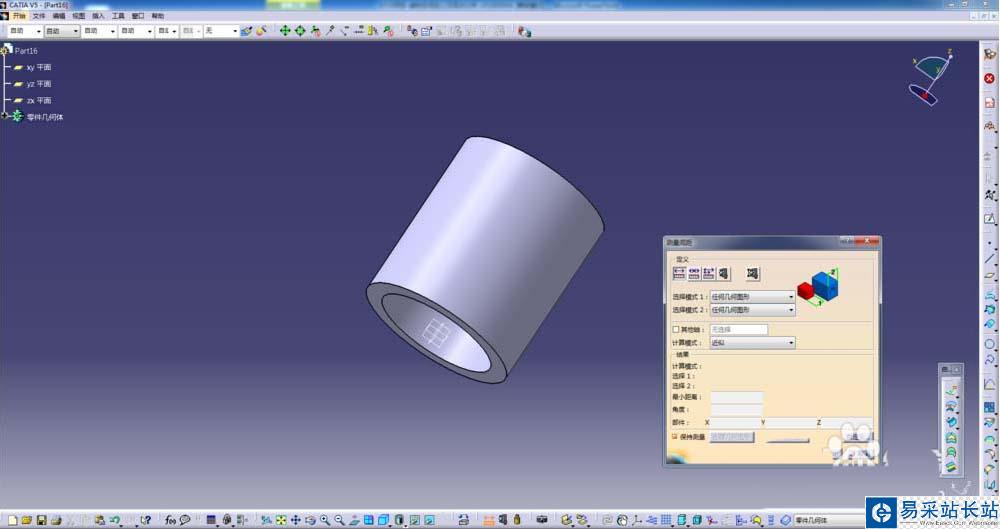

2、选取一个空心圆柱，选择测量命令；

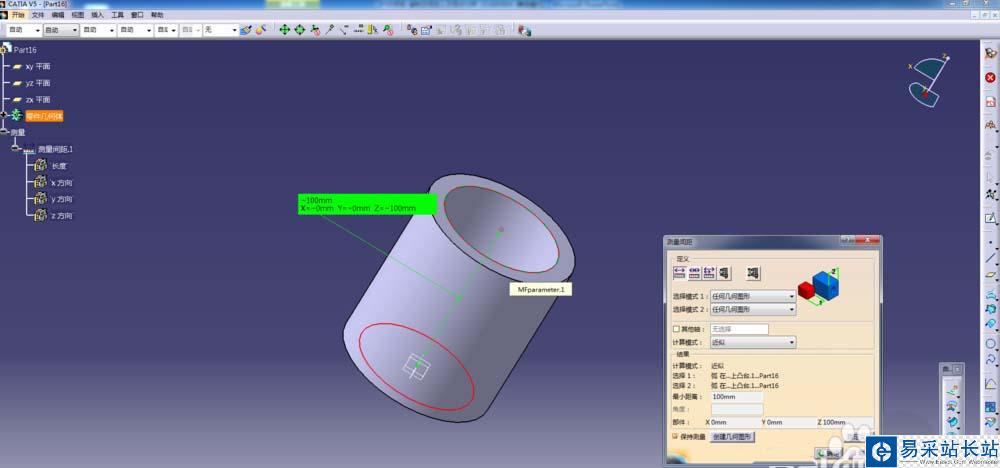

3、选择模式“任何几何图形”，分别选取圆柱底部圆心和顶部圆心进行测量；

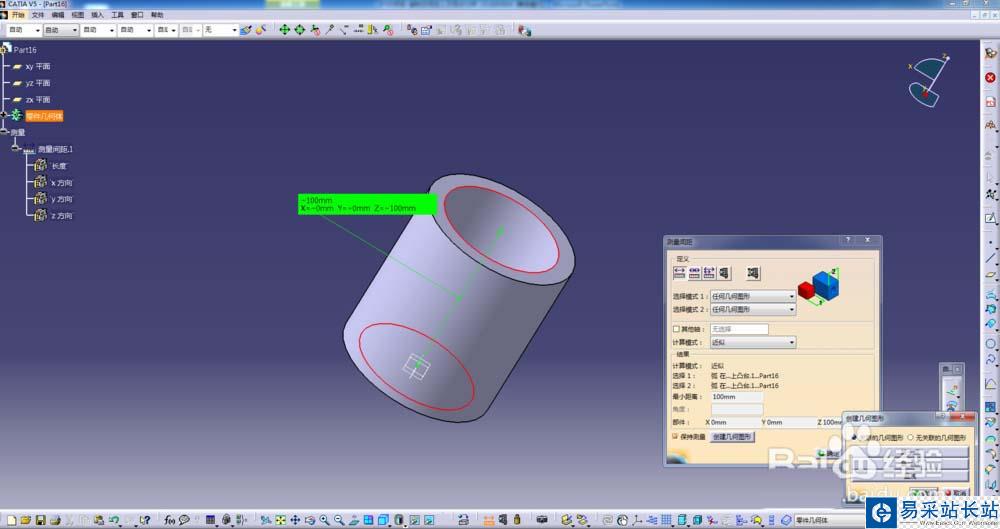

4、点击测量命令左下角处“创建几何图形”，出现创建几何图形对话框；

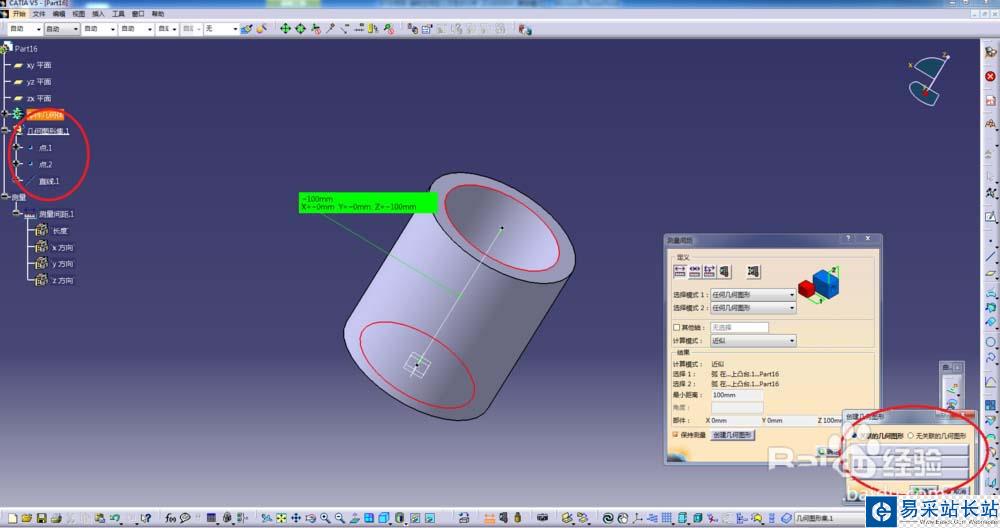

5、分别点击“第一点”、“第二点”、“直线”，结构树上显示出点1、点2和直线1；

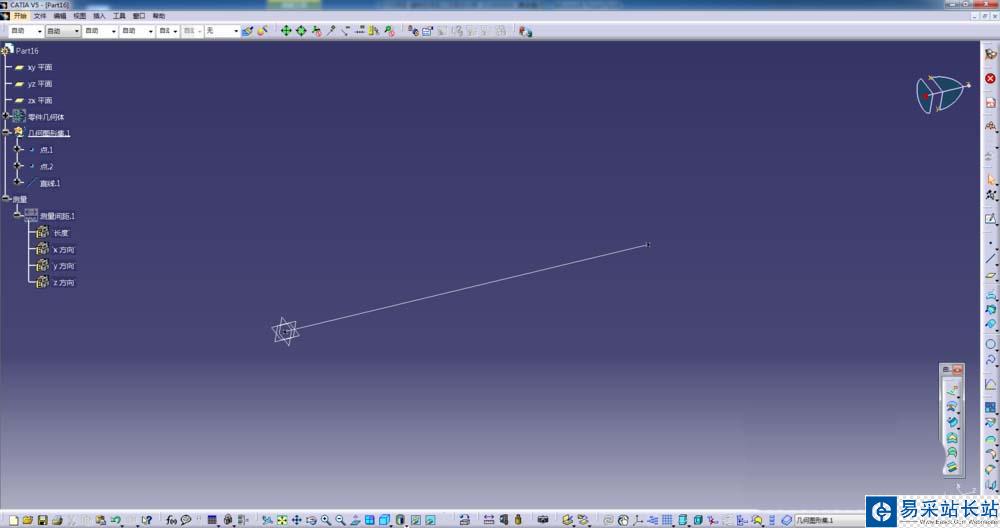

6、隐藏掉空心圆柱，我们所需要的圆心和圆柱轴线就创建出来了。

以上就是CATIA快速的创建点和线的教程，希望大家喜欢，请继续关注错新站长站。
