ProE怎么做产品肉厚分析?

ProE设计好零件的3D图之后，需要检查图档是否做的有利于模具实际加工，在加工之前就需要做产品的肉厚分析，通过分析，可以发现容易出问题的地方，下面我们就来看看ProE做肉厚分析的教程。

软件名称：Proe5.0 M280终极版本 64位 中文特别版(附注册机+许可证文件+安装教程)软件大小：3.27GB更新时间：2017-06-14

1、首先打开需要分析的3D图档

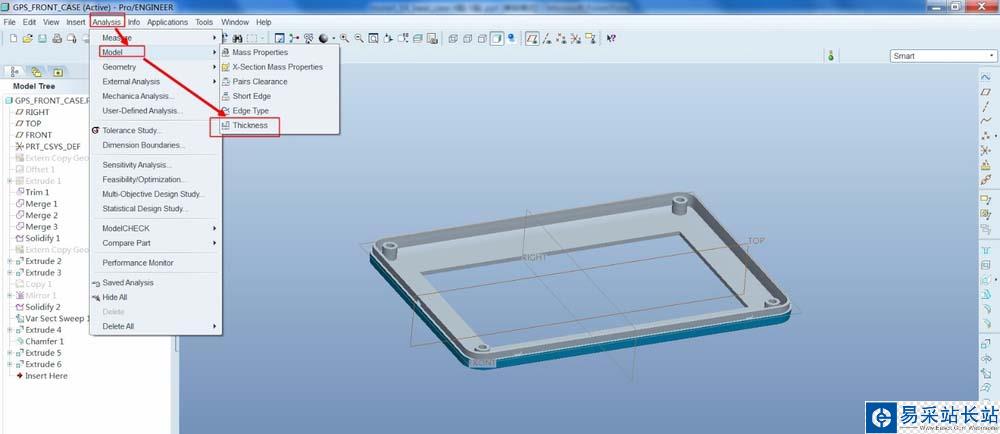

2、在分析下面选择肉厚分析

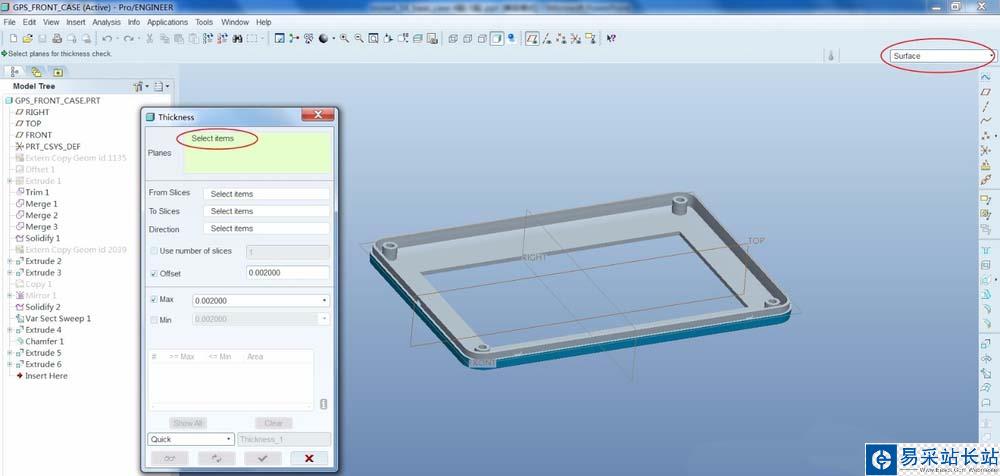

3、在弹出的窗口，选择3d

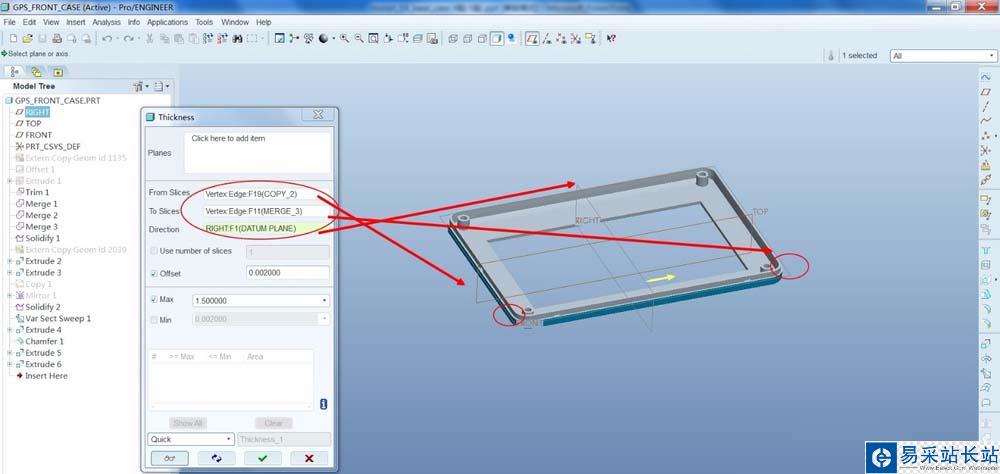

4、选择分析的，起始点和方向

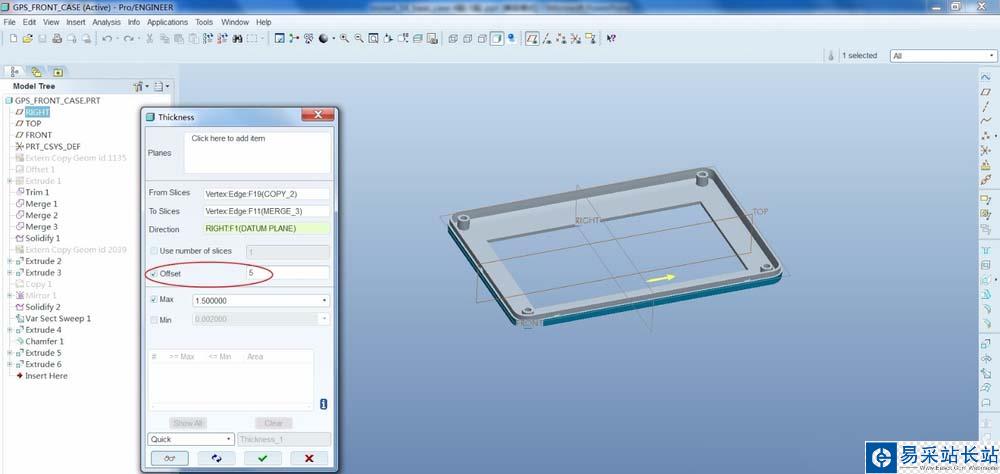

5、现在需要切面的偏移距离，和最大肉厚

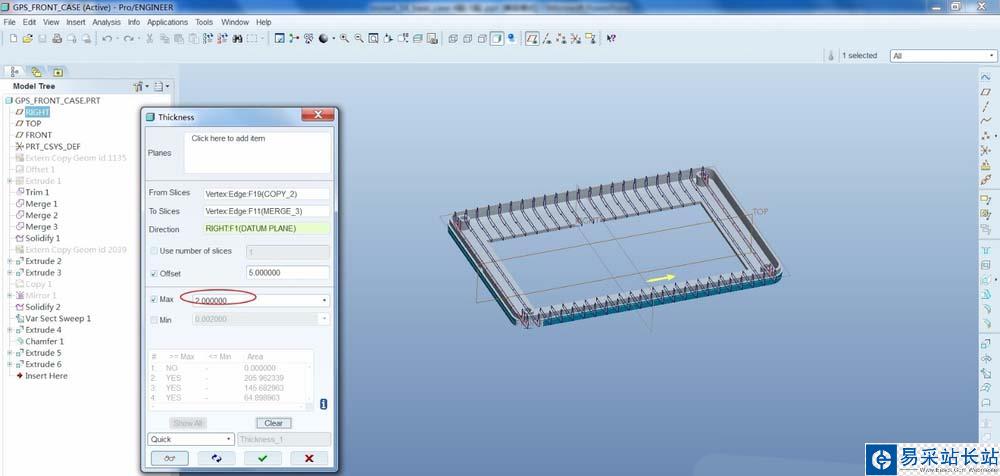

6、发现都是红色超上限的，可以设置肉厚到更大值

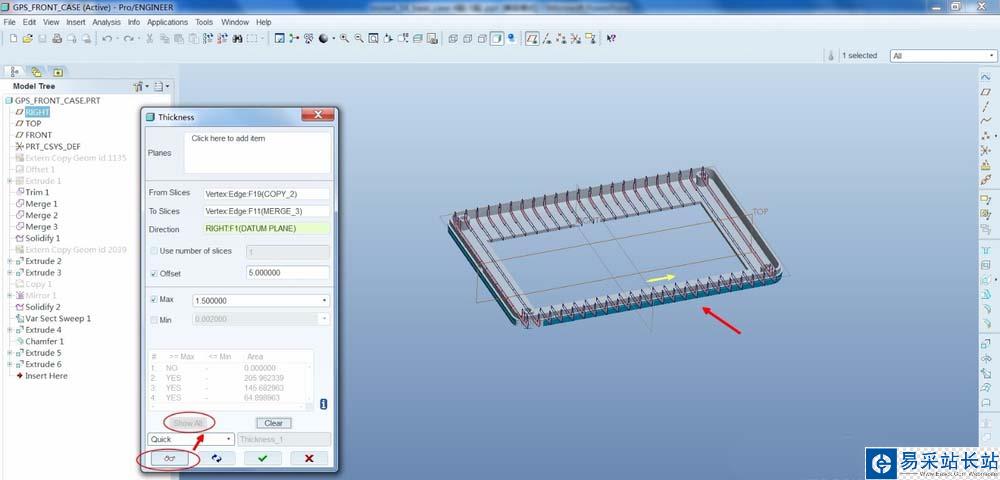

7、现在看起来，基本就平均了，说明3D画的肉厚很平均

以上就是ProE做产品肉厚分析的教程，希望大家喜欢，请继续关注错新站长站。
