proe怎么建模? proe建模图形的教程

proe经常使用，今天我们就来看看PROE建模例子，很简单，下面我们就来看看详细的教程。

软件名称：PTC CREO 4.0 M030 官方中文破解版(附破解文件+许可证+安装教程) 64位软件大小：5.86GB更新时间：2017-09-26

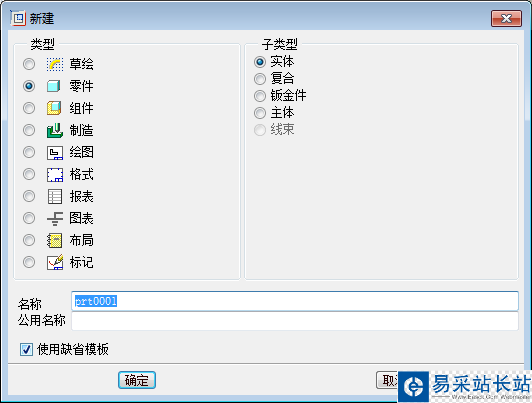

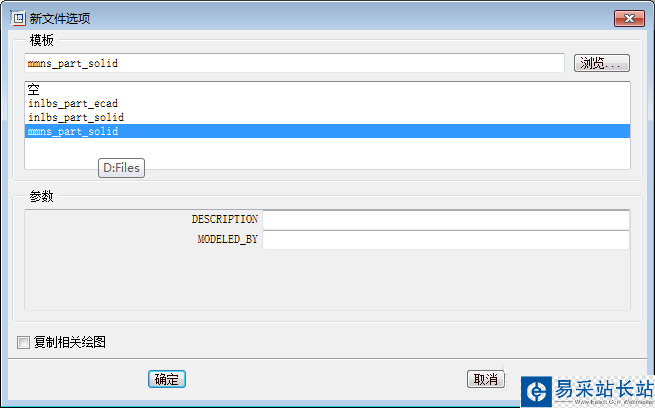

1、打开PRO/E4.0软件，并新建零件，去除“缺省模式”前面的勾选，将单位设置为mm

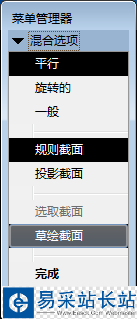

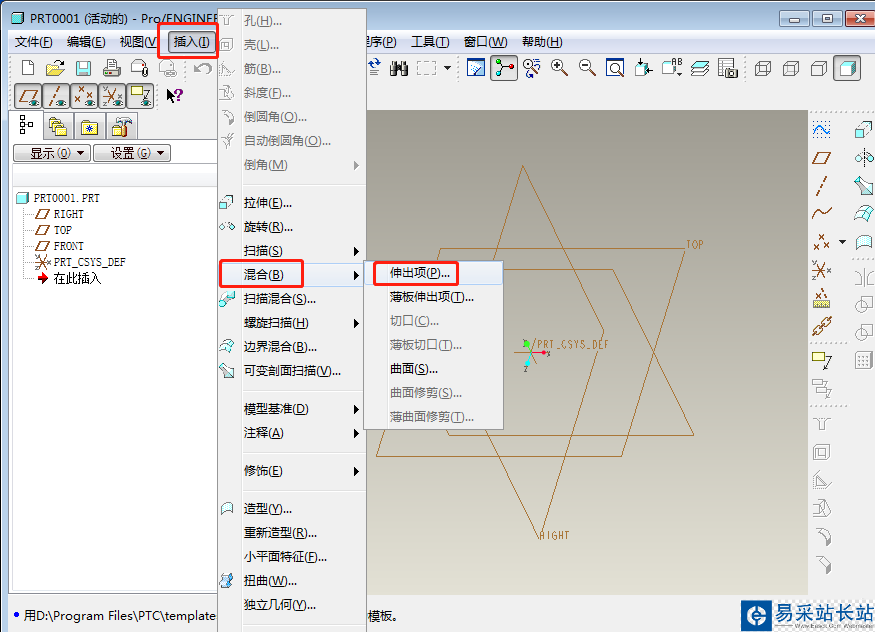

2、点击“插入/混合/伸出项”，开始进行以“混合”命令建模。在“菜单管理器”中，依次选择“平行/规则截面/草绘截面”，然后点出确定。

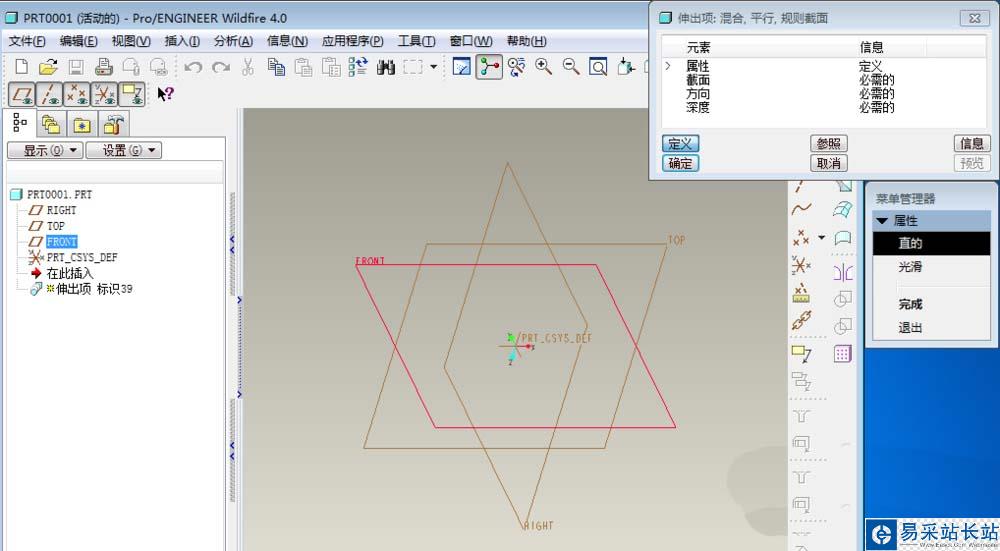

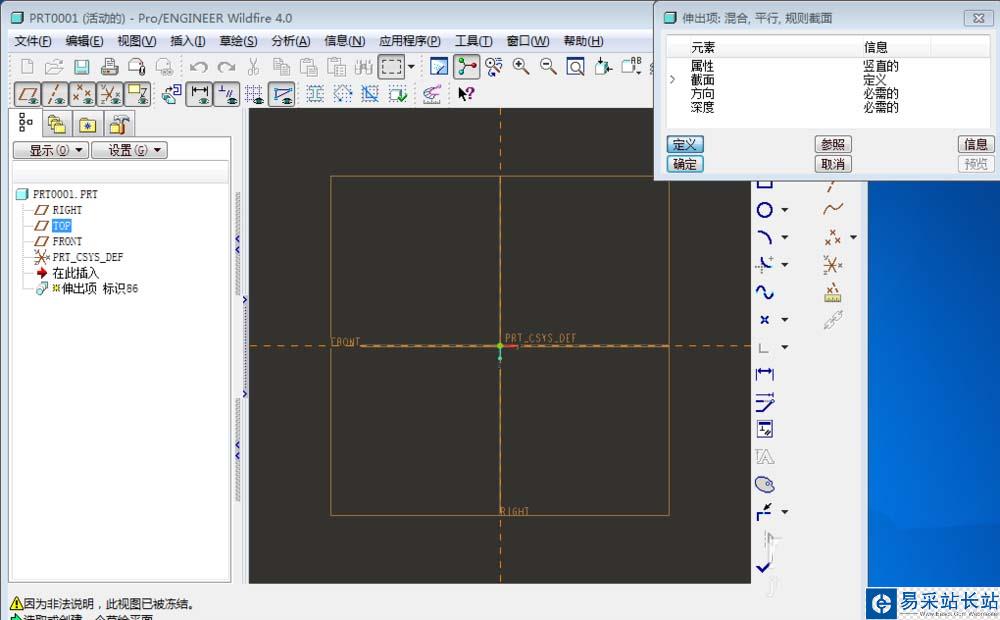

3、选择好草绘平面，再在属性中点出“直的/完成”，然后开始定义截面

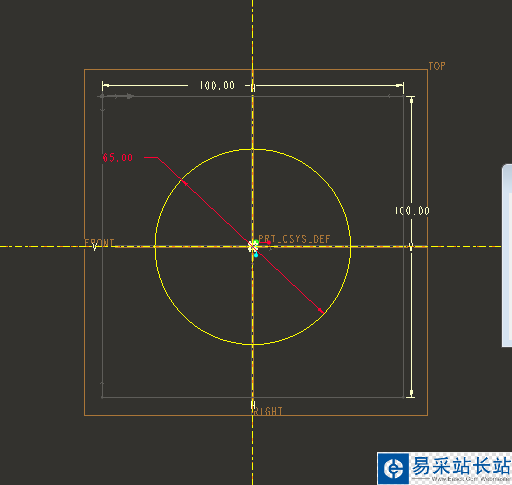

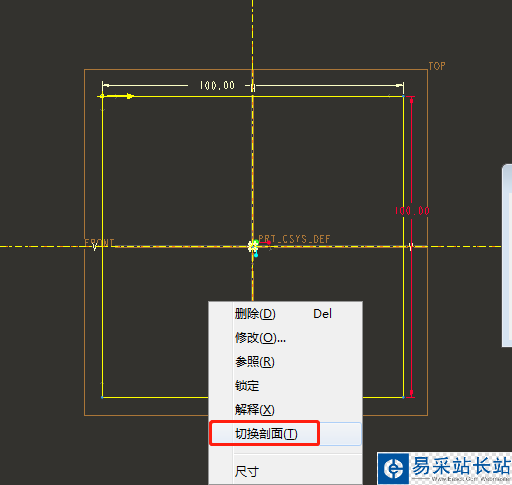

4、在草绘平面上绘制第一个截面，并标注好尺寸。再在空白处点击鼠标右键，选择“切换剖面”，绘制第二个截面，也输入尺寸值。

上一页12 下一页 阅读全文
