PROE怎么建模立体的管道?

PROE想要画立体的管道图，该怎么绘制呢？下面我们就来看看详细的教程。

软件名称：proe v4.0野火版 中文安装免费版(附安装步骤)软件大小：611.3MB更新时间：2016-01-28

1、打开PROE4.0软件，新建零件图

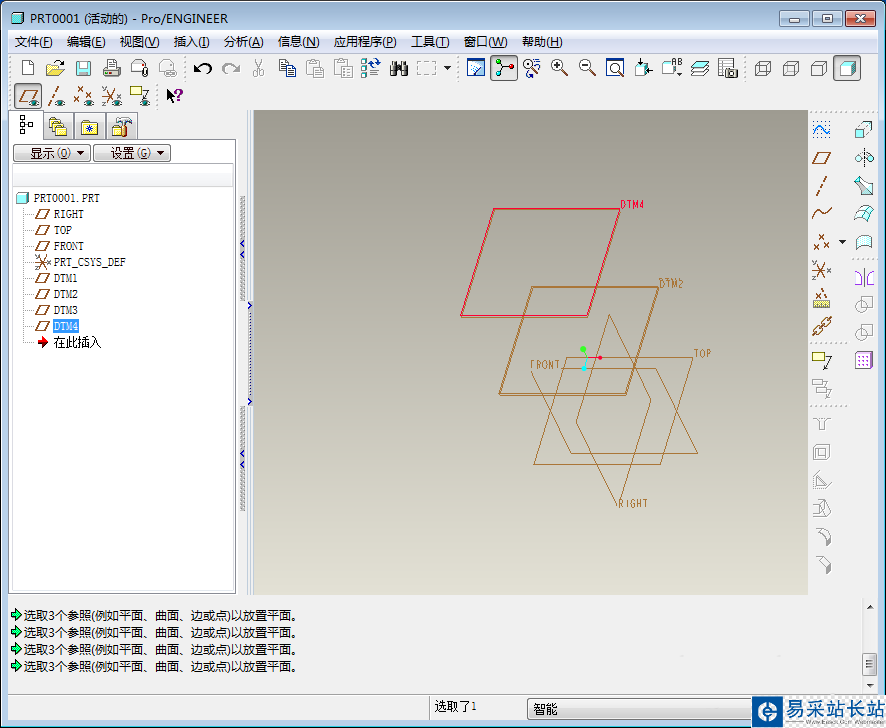

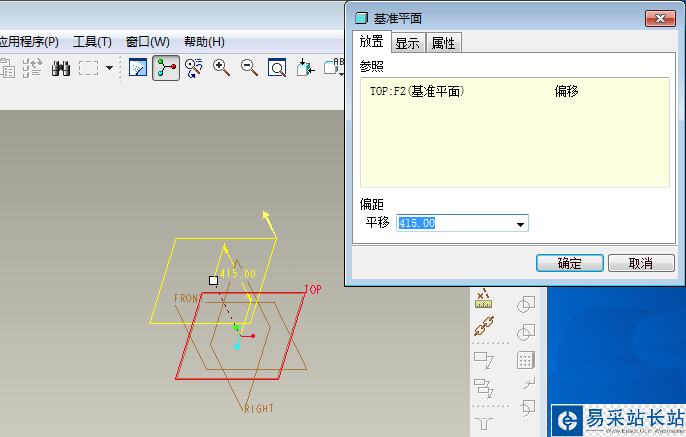

2、以TOP平面为基准，建立四个平面，平面偏移距离分别是415，425，880，890个单位

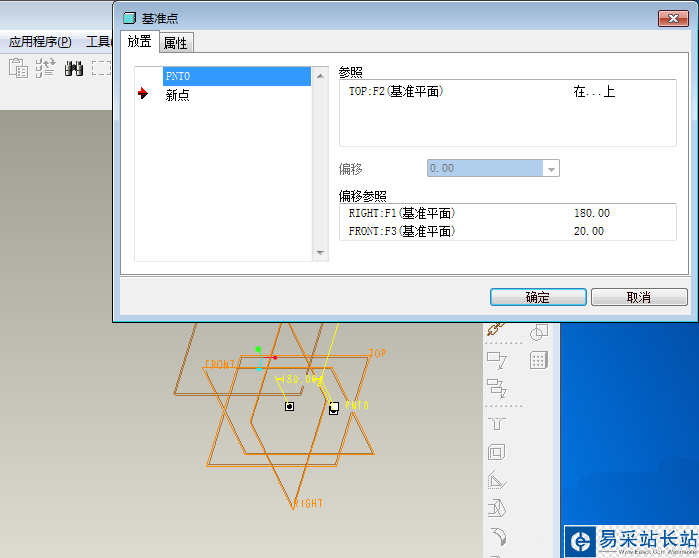

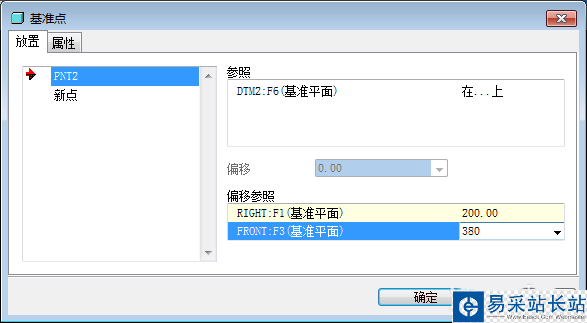

3、在平面上绘制点

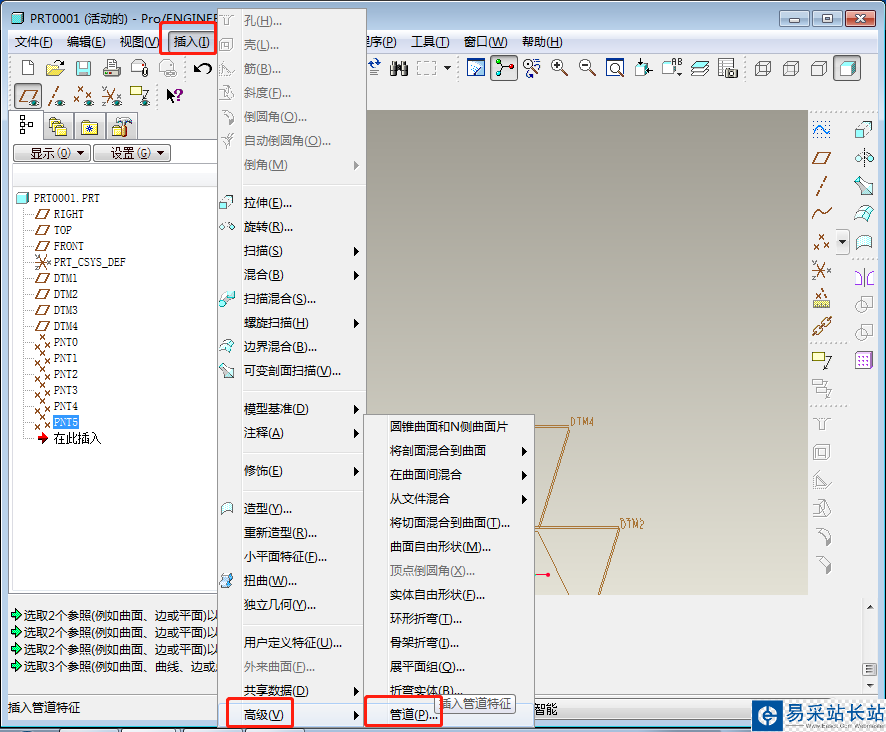

4、点击“插入/高级/管道”，在菜单管理中点击确定

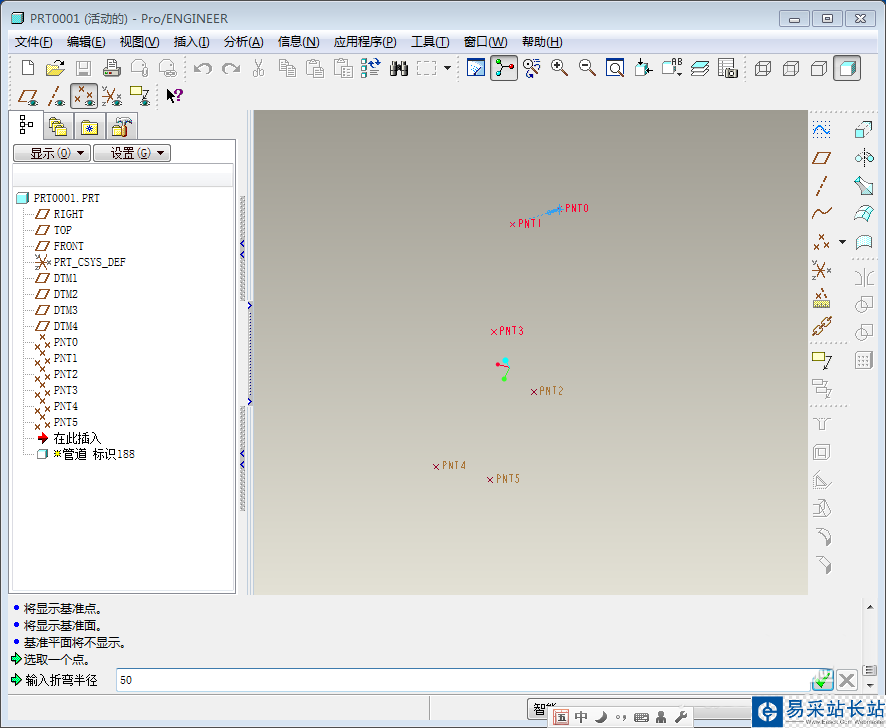

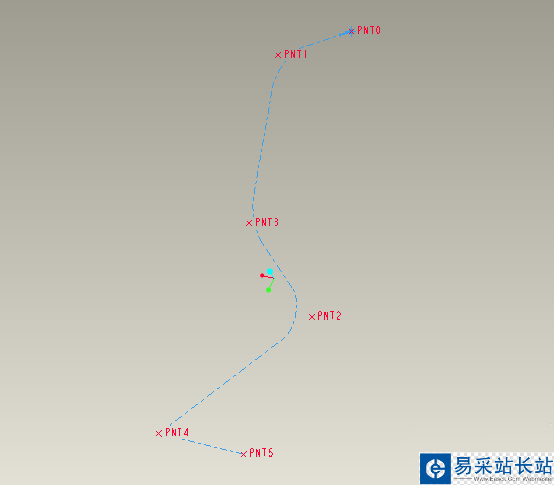

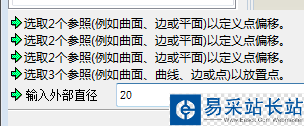

5、输入管道的外径，壁厚，在出现的菜单栏中依次选择“单一半径/整个阵列/添加点”，

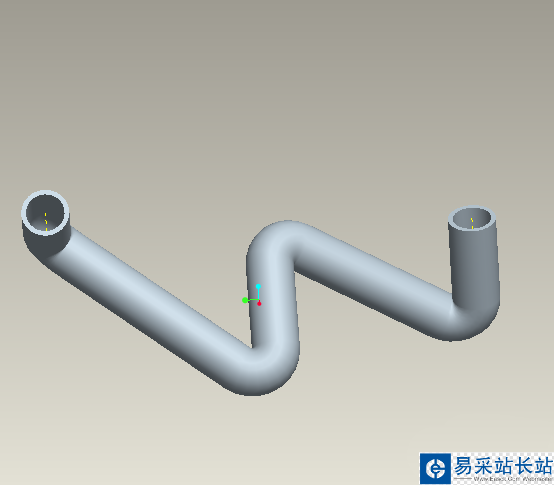

6、点击完成后，得到管道图形。

以上就是PROE绘制管道图的教程，希望大家喜欢，请继续关注错新站长站。
