proe5.0制作制作一个柱形镂空模型?

proe5.0中制作三维镂空模型很方便，该怎么制作三维镂空模型呢？下面我们就来看看详细的教程。

软件名称：proe5.0破解文件 含32位/64位 免费版软件大小：44.3KB更新时间：2015-04-08

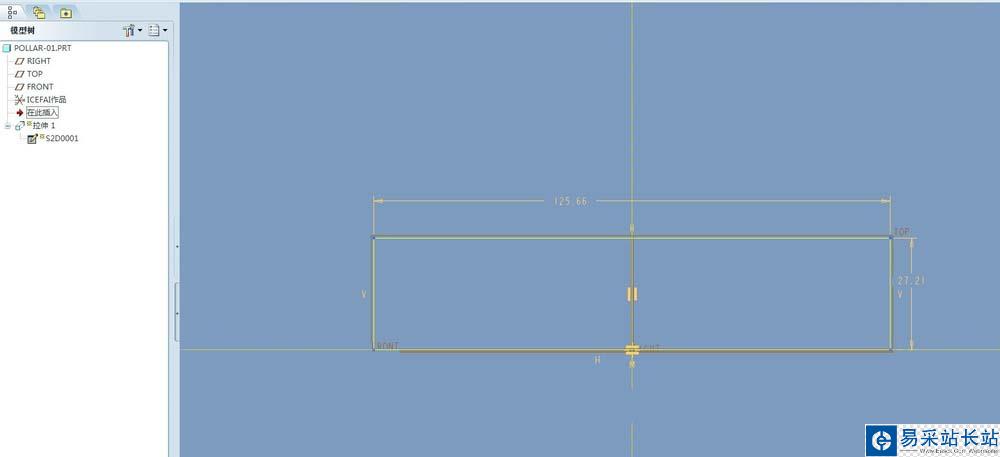

1、打开pro这个软件，拉伸一个2毫米厚的薄板，薄板的长为125.66和宽为27.21。拉伸的草绘如下图所示

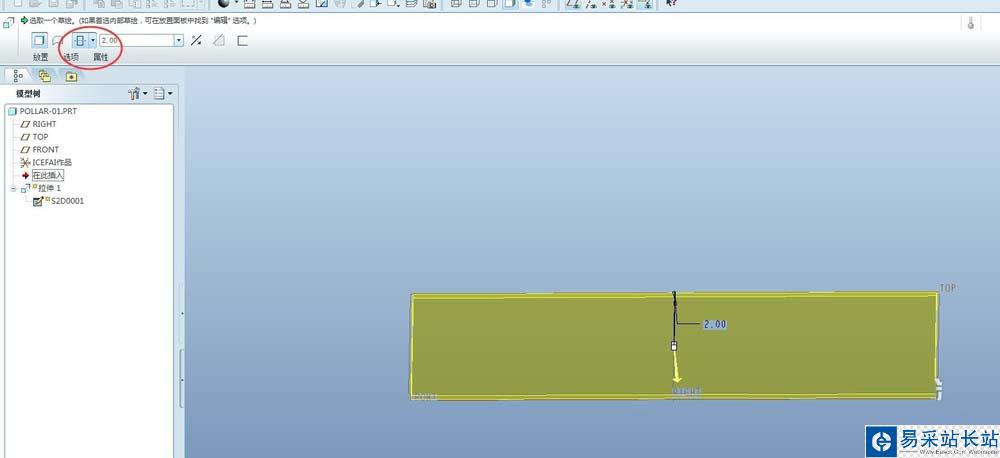

2、画好拉伸的草绘就需要设计厚度了，注意这里设置厚度为两毫米，便于后面处理所以设定为对称的厚度。

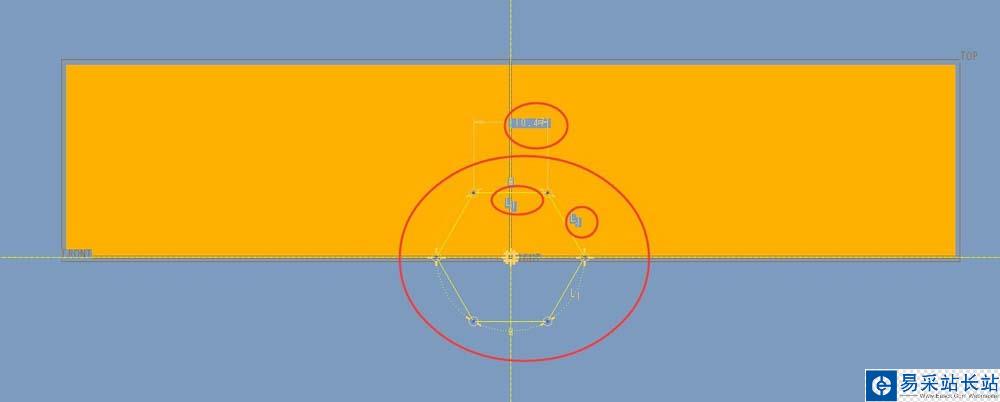

3、接下来就准备实现镂空的六边形，这里设置六边形的边长为10.47，保证每个边的长度相等。实现这个六边形需要一个构造的圆形来实现具体的效果如下：

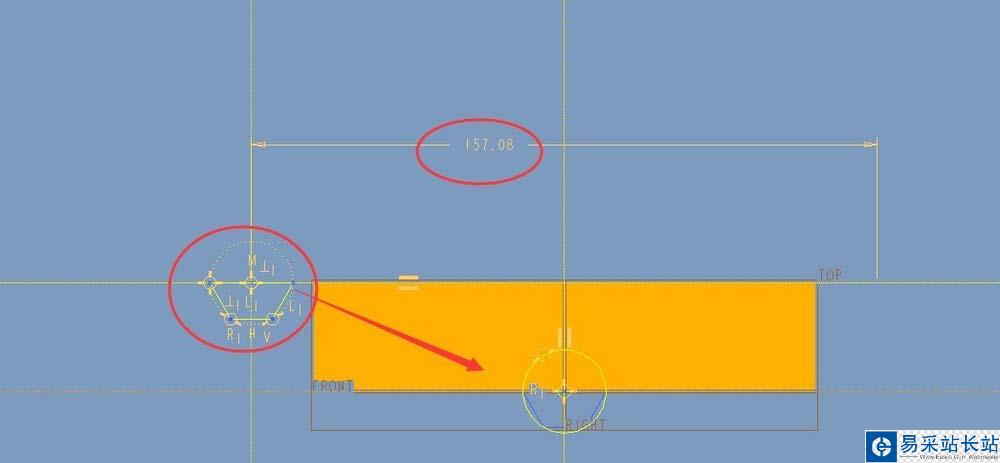

4、现在确定上面的六边形的位置，首先六边形的中心位置为对称的157.08，这个能保证画出来的六边形在我们想要的位置上。这个六边形的边长和上个草绘的边长一样长，具体效果如下图：

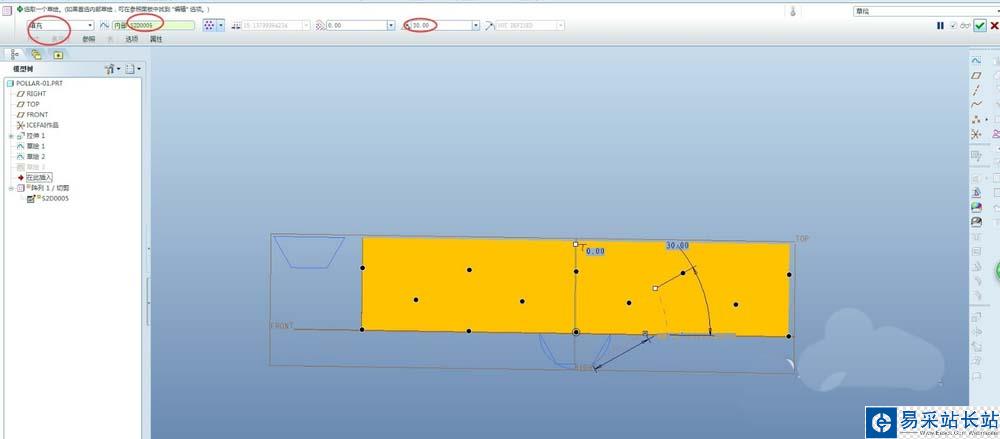

5、接下来就是重头戏了，对第一个草绘来阵列，具体的效果如下图所示，阵列方位为填充，定义的内部草绘为半圆直径为1，阵列角度30度，具体如下：

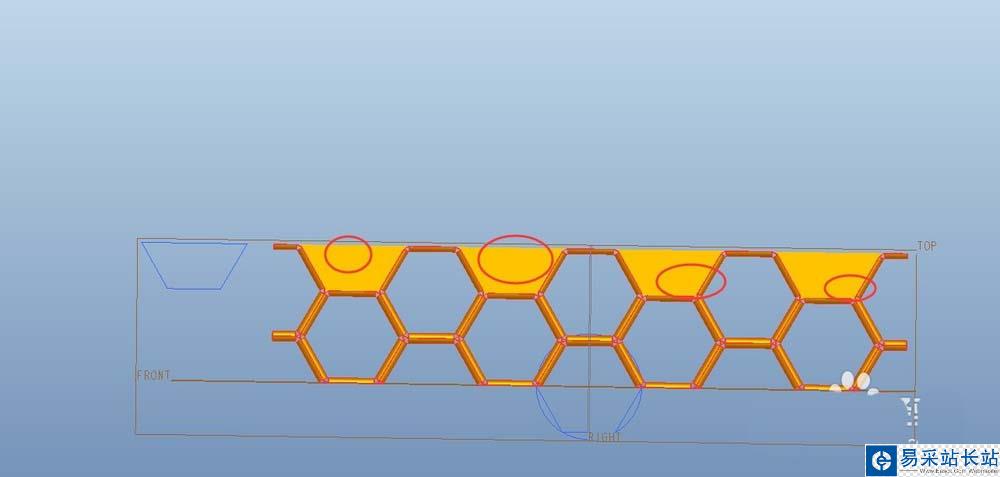

6、下图就是阵列出来的效果图了，是不是很有感觉呢，我们可以看到有几个位置没有阵列到，这里我们需要在重复上一个步骤来实现

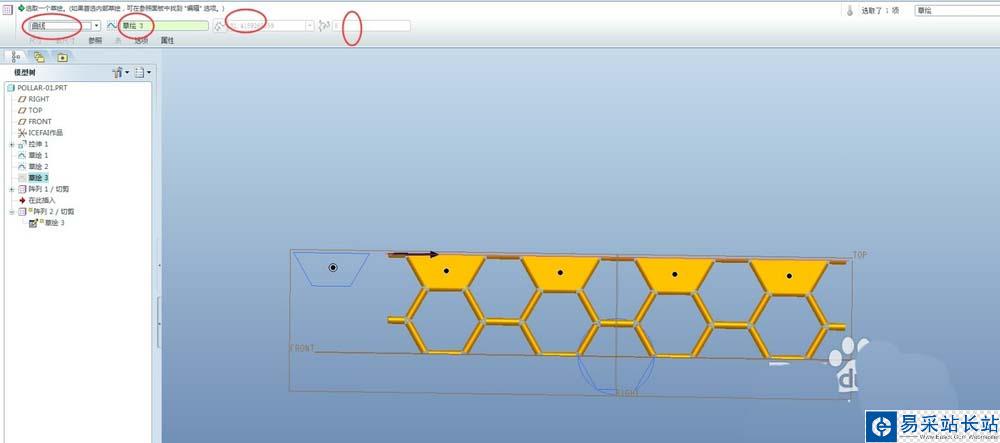

7、这里实现上面几个四边形处理，这里选择阵列的方式为曲线，也就是顶边了。阵列的个数为5个，具体如下图。

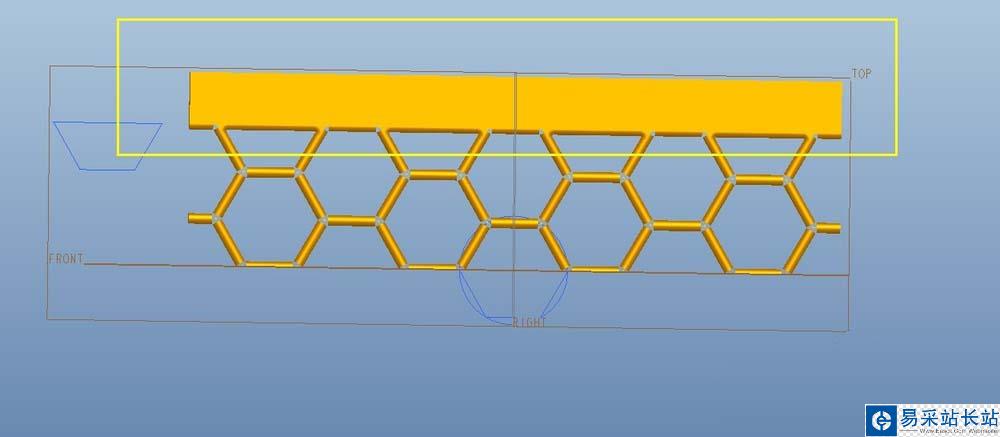

8、在顶部拉伸一个2毫米厚的薄板，长度就是下面的长度响度，高度就是一个六边形的边长，具体的效果图如下

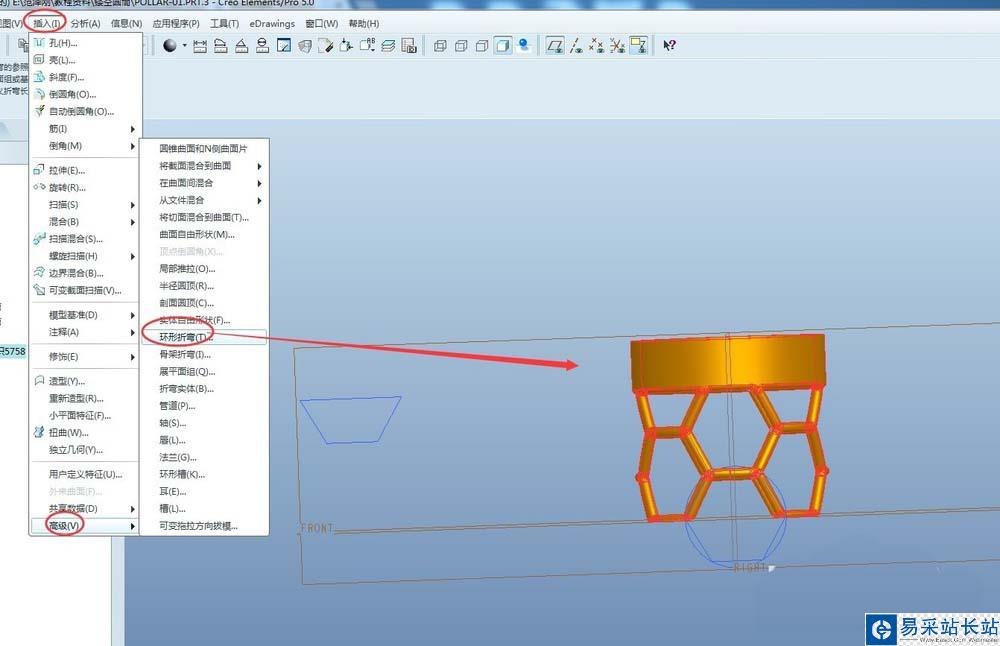

9、接下来就需要将我们创建好的环形折弯成一个圆筒，具体步骤:插入->高级->环形折弯，这样就将我们在平面设计的东西折成一个圆筒了。具体效果图如下

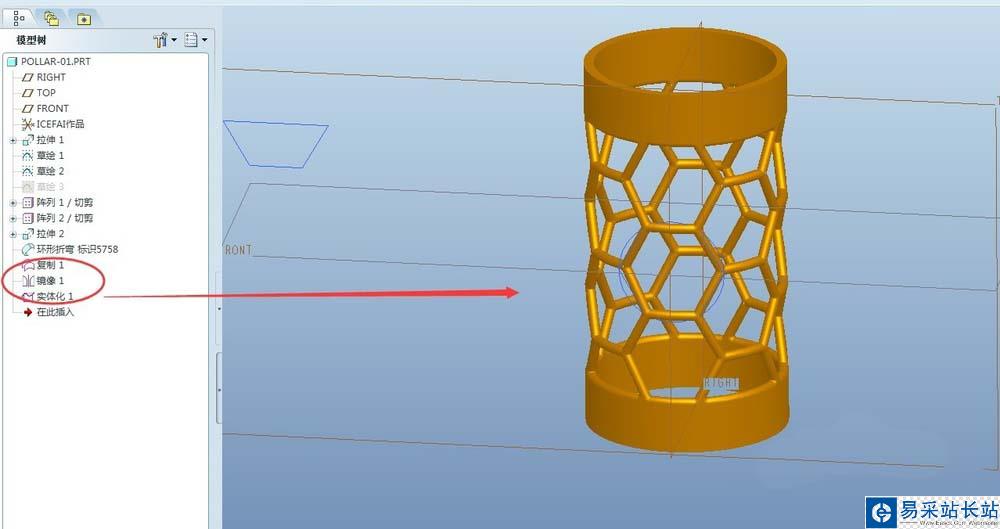

10、最后我们需要将上面折弯的圆筒复制下来，在镜像下去，并对镜像下去的图像实体化，就实现我们的效果。这里我说说复制在镜像实体化能够用最少的特征来完成工作。
