ProE怎么绘制波形曲线模型?

ProE中想要快速画一个波形出来，该怎么绘制呢？下面我们就来看看详细的教程。

软件名称：proe5.0破解文件 含32位/64位 免费版软件大小：44.3KB更新时间：2015-04-08

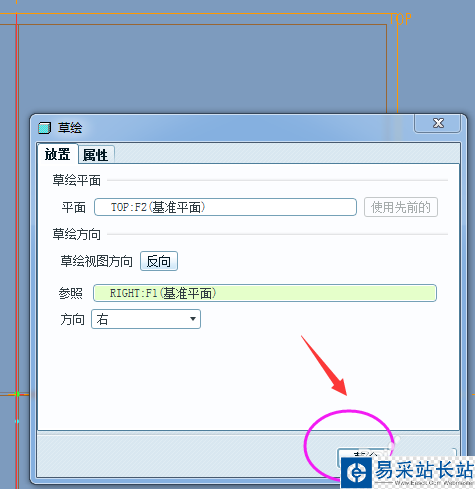

1、打开或新建零件，新建一个草绘，可选Top面做草绘平面。

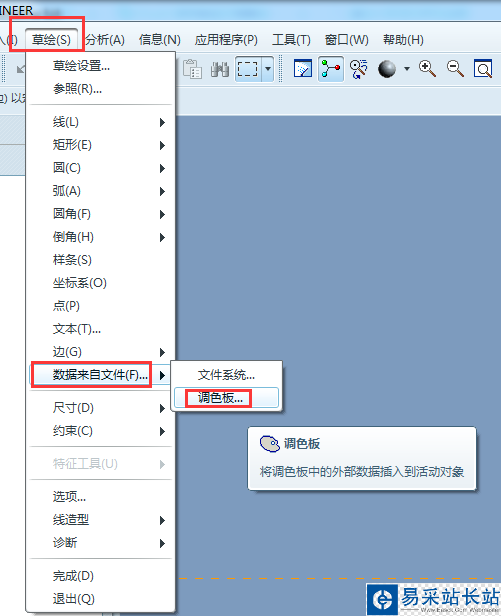

2、进入草绘界面后，依次点击“草绘”-“数据来自文件”-“调色板”。

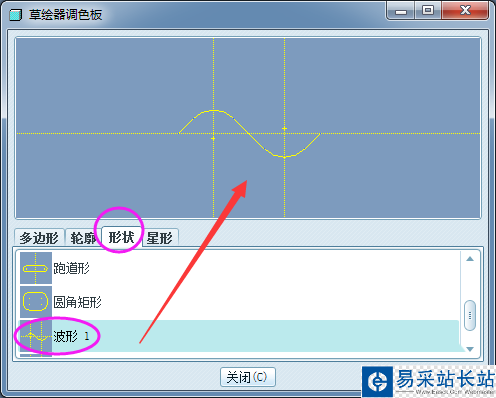

3、系统弹出“草绘器调色板”的属性窗口如下所示，点击“形状”，点击选择“波形1”，最上面的窗口会有预览效果，对“波形1”双击鼠标左键或者拖动到草绘界面，随意找个位置单击鼠标左键将其放置。

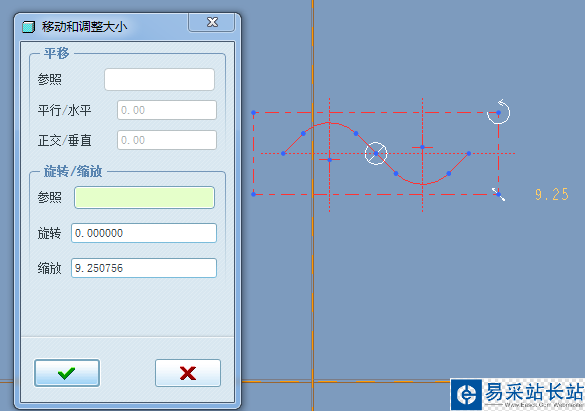

4、“波形1”放置在草绘界面后的效果如下，会有默认尺寸和位置。

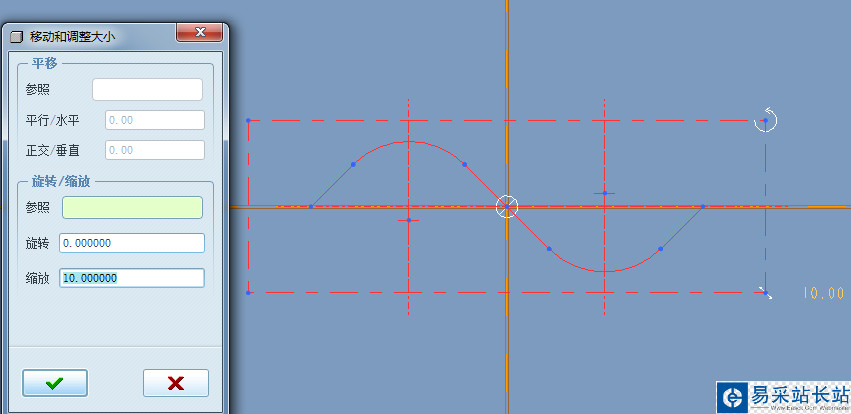

5、调整缩放比例为10或其它值，拖动中心点至原点，其余默认。

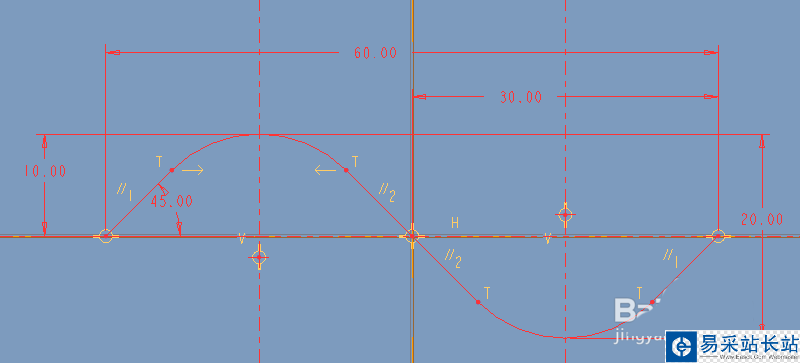

6、放置好的效果如下，可继续通过尺寸驱动对波形进行调整。

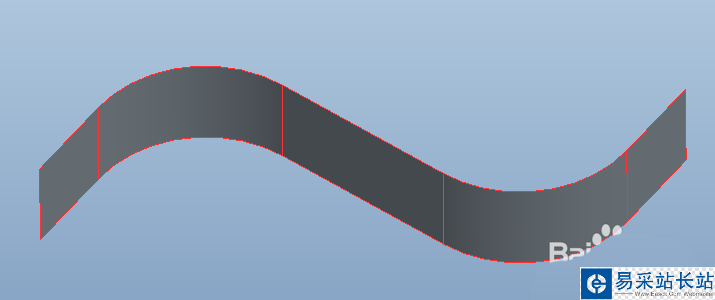

7、后续可对该波形进行特征操作，例如拉伸、旋转等。

以上就是ProE画波形的教程，希望大家喜欢，请继续关注错新站长站。
