ProE多个曲面怎么合并? ProE曲面相交的教程

ProE中多个曲面需要合并，该怎么合并呢？下面我们就来看看两个或以上的曲面（面组）通过相交或连接方式合并成一个新的面组的技巧。

软件名称：proe5.0中文版 32位 绿色免费硬盘版(附安装破解教程)软件大小：667.5MB更新时间：2015-04-08

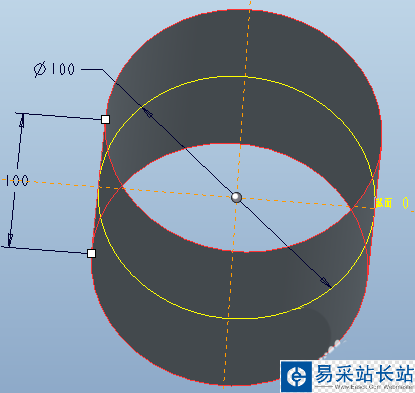

1、新建零件，创建如下的圆柱曲面。

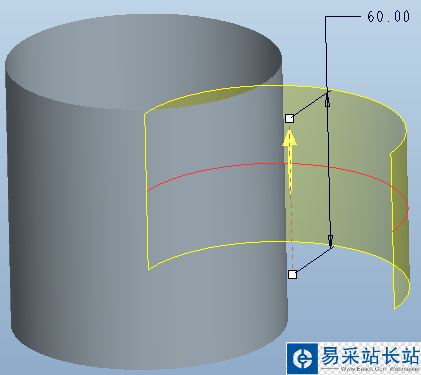

2、拉伸出如下的半圆柱曲面。

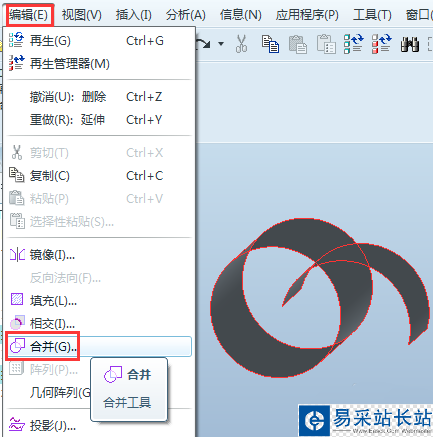

3、选中两个曲面，依次点击“编辑”-“合并”。

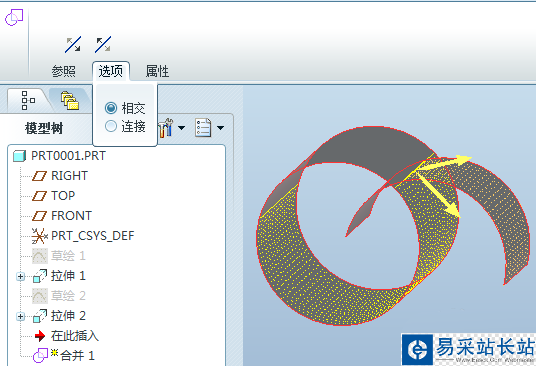

4、系统弹出“合并”的操控面板如下，两个反向箭头可调整每个曲面的保留方向，点开“参照”可重新选取要合并的曲面，点开“选项”可选择合并方式为相交或连接。设置好后，点击√完成。

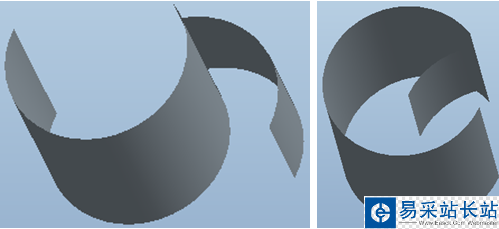

5、改变方向形成的两种效果如下。

以上就是ProE曲面相交的教程，希望大家喜欢，请继续关注错新站长站。
