Catia视图怎么显示工具栏草图按钮?

Catia视图中想要添加草图工具栏，该怎么添加呢？下面我们就来看看详细的教程。

软件名称：catia v5r20 破解安装版 v2013.04.25 32位软件大小：1.84GB更新时间：2016-06-27

1、点击界面上方的“工具”按钮，显示的下拉菜单中选择自“自定义”；

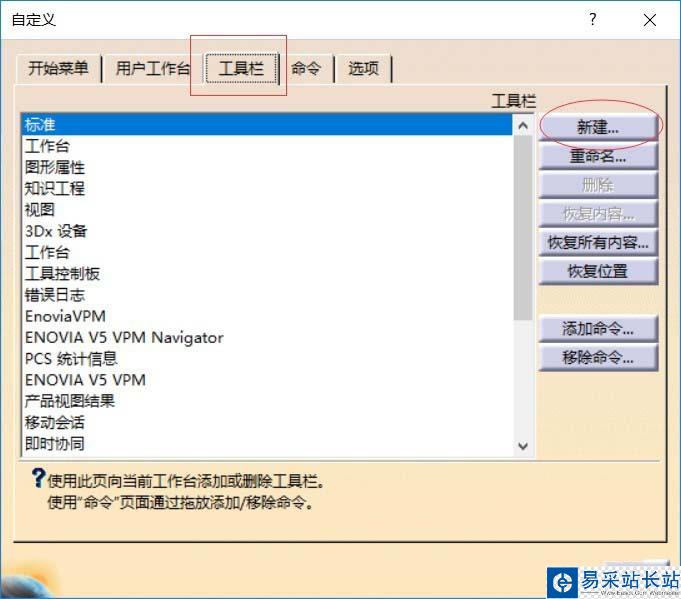

2、弹出对话框中分别点击“工具栏”-“新建”按钮；

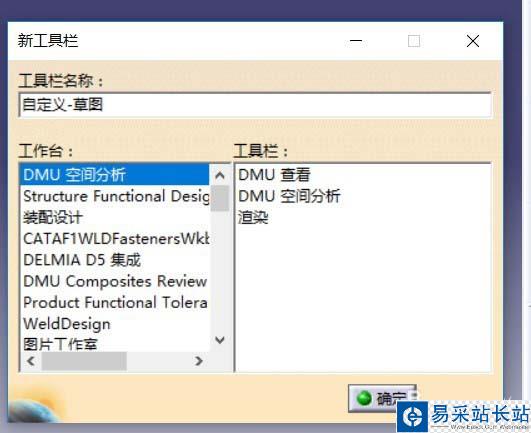

3、弹出对话框中输入工具栏名称：“自定义-草图”，选择工作台类别，点击“确定”按钮；

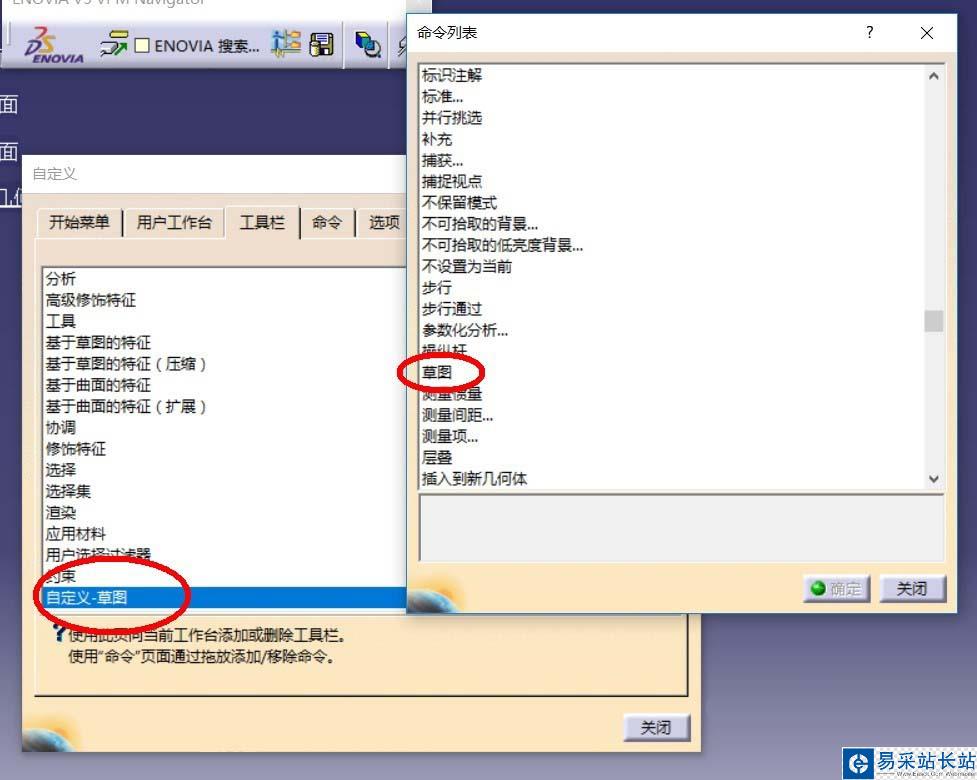

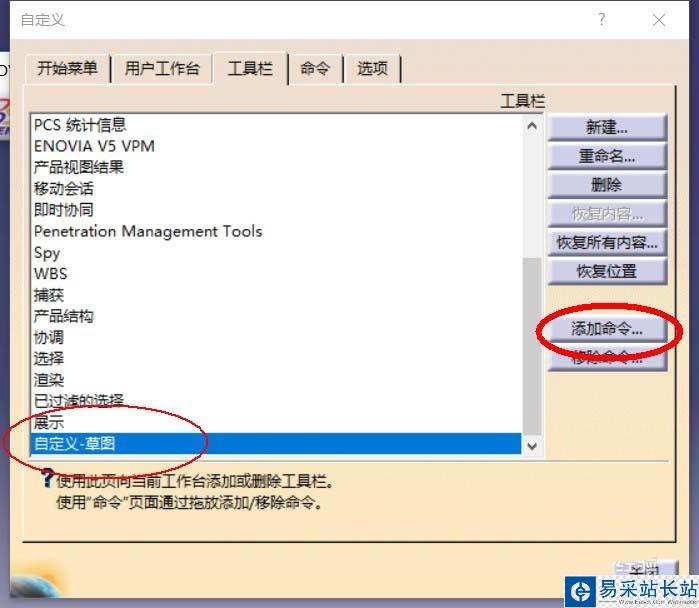

4、选择新建的工具栏，点击“添加命令”；

5、在弹出的对话框中，滚动鼠标查找“草图”，点击"确定"按钮；

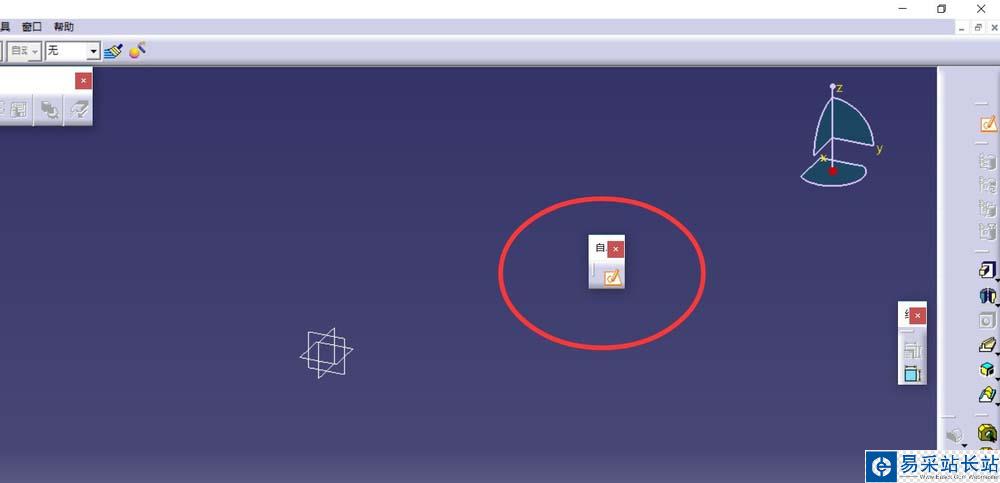

6、完成设置后的视图，如下图。

以上就是Catia显示工具栏草图按钮的教程，希望大家喜欢，请继续关注错新站长站。
