Sketchup怎么做房屋吊顶部分的模型? su吊顶模型的制作方法

Sketchup想要组哟房屋吊顶分两部分：吊顶高度部分+线条造型部分。该怎么制作呢？下面我们就来看看详细的教程。

软件名称：SketchUp Make 2017(草图大师) v17.1.174 中文特别版(附破解补丁+安装教程) 64位软件大小：163MB更新时间：2017-07-29

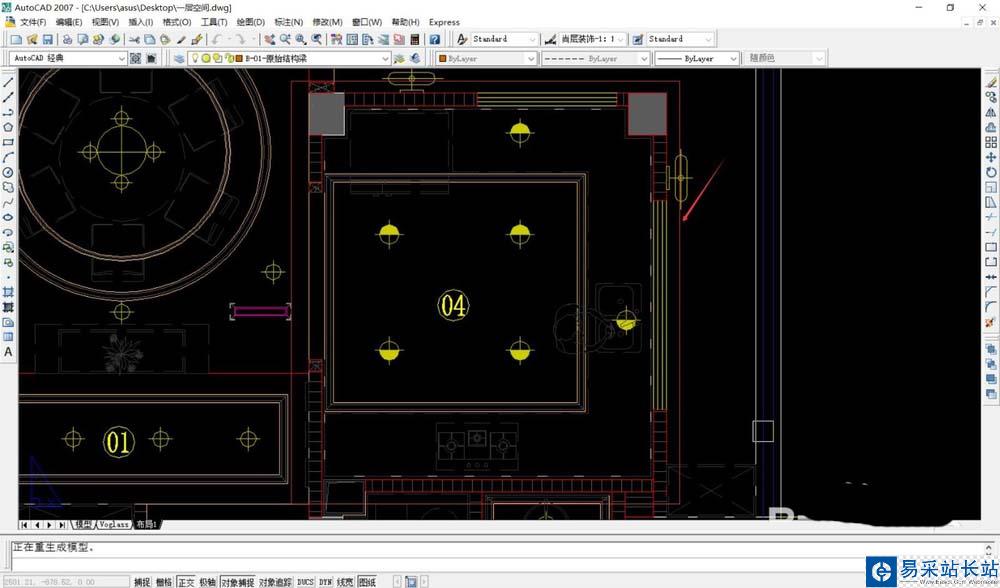

1、新建一个SU文件。打开CAD原文件的吊顶部分，举个例子，我只讲红色图框框出来的部分，学会了可以以此类推，很简单哦。

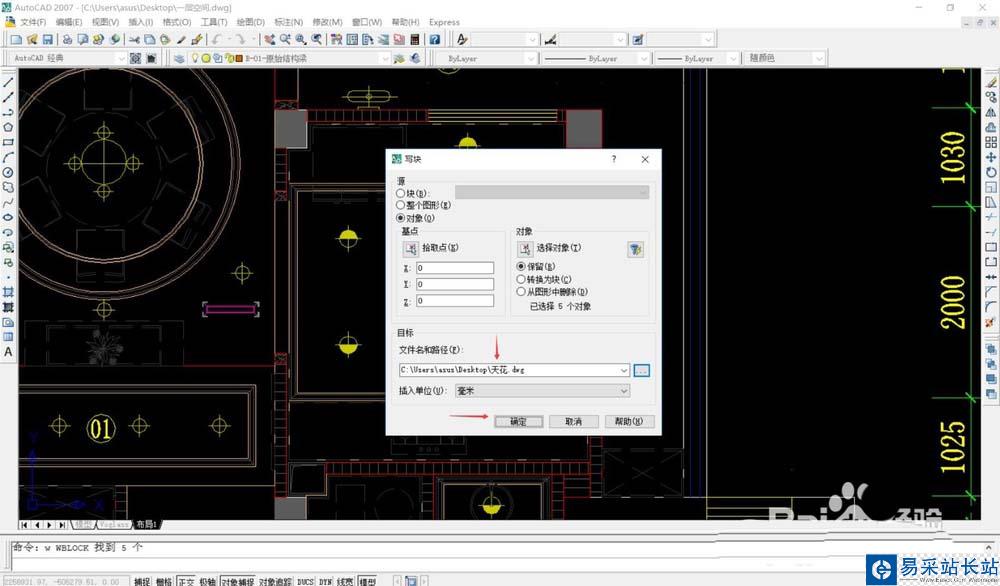

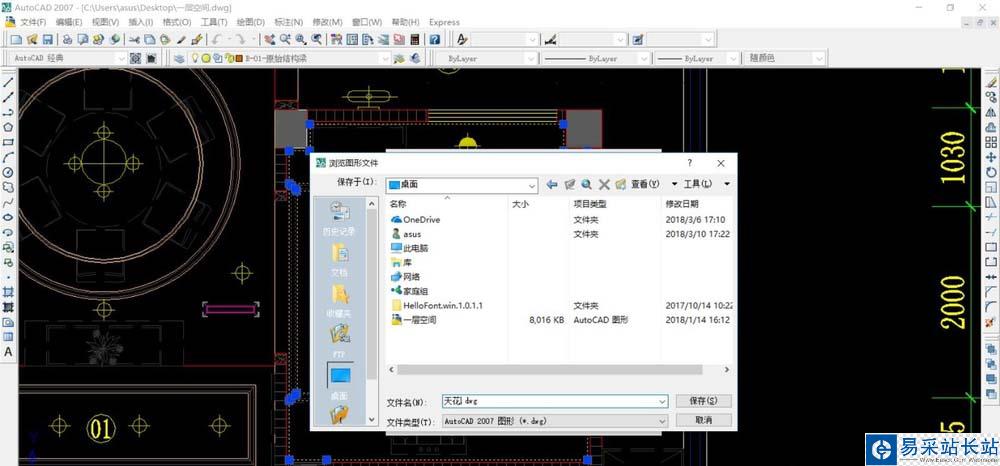

2、将红色图框中的吊顶边框和线条选中，W（建外部块），回车，在弹出的对话框中命名“天花”，保存在桌面上，单击“保存”、“确定”，即相当于新建了一个独立的文件。

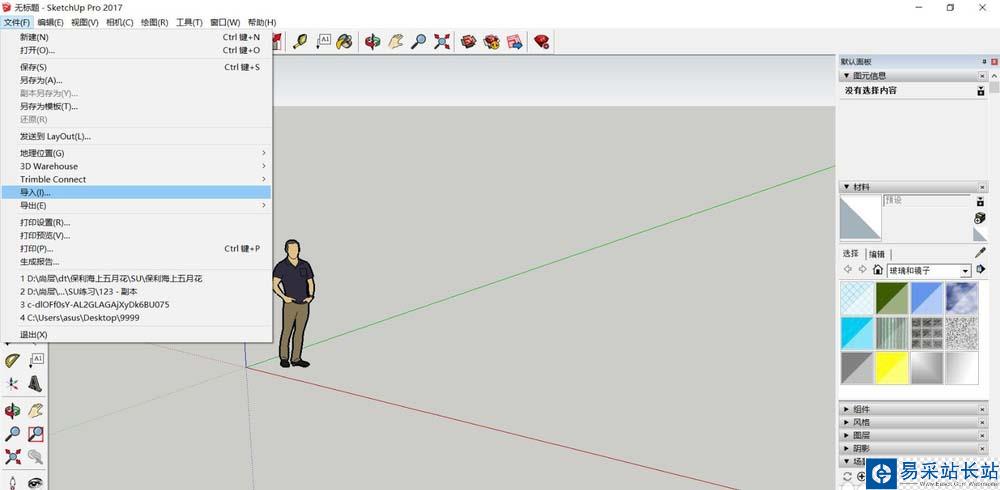

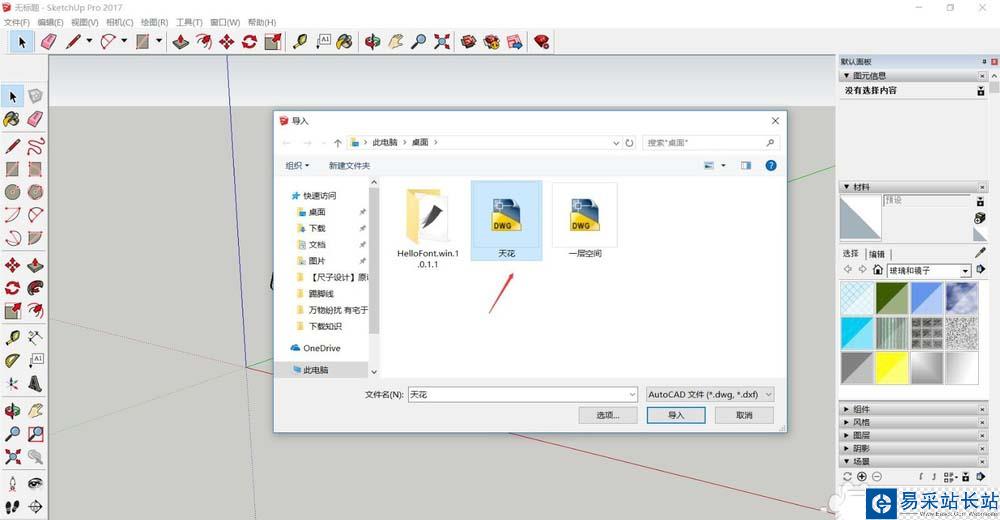

3、打开SU文件，“文件”—“导入”，在弹出的对话框中选桌面上的“天花”，“导入”。

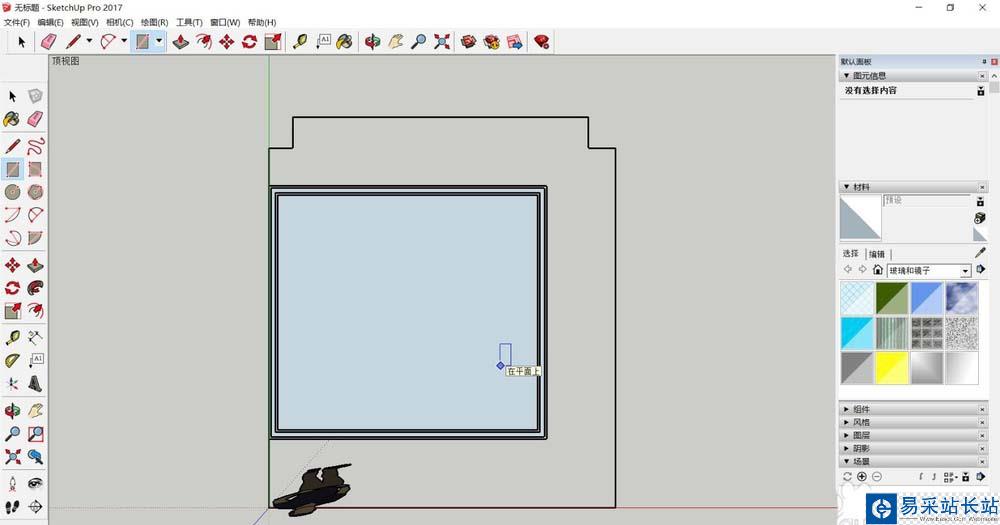

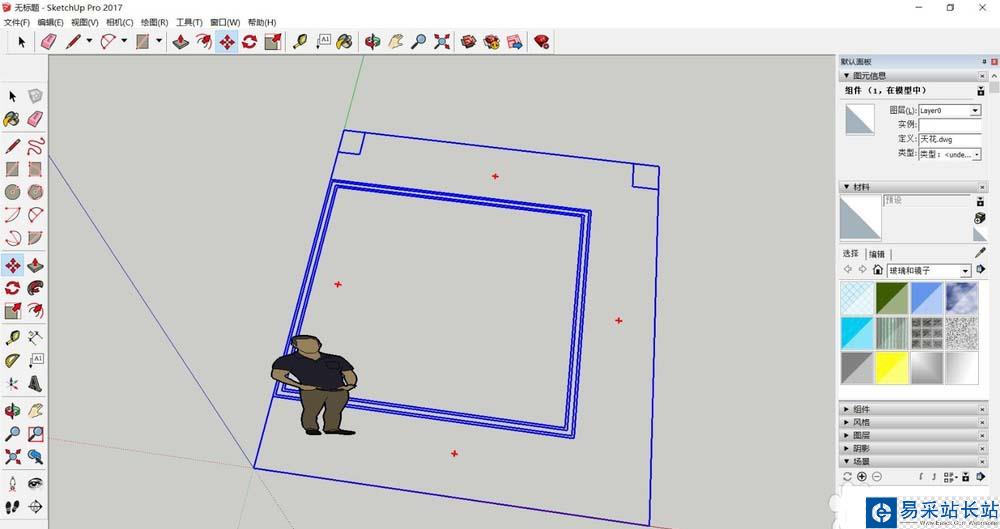

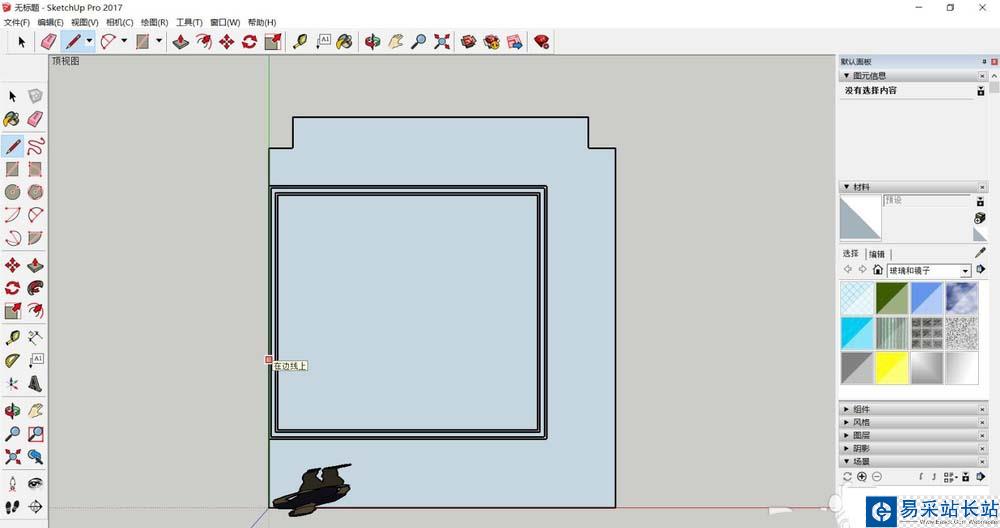

4、导入的文件会自动成为一个组，选择直线或者矩形工具，围着吊顶边线和线条边线描线，线条部分只描外部边框即可，后面会教大家怎么贴线条。

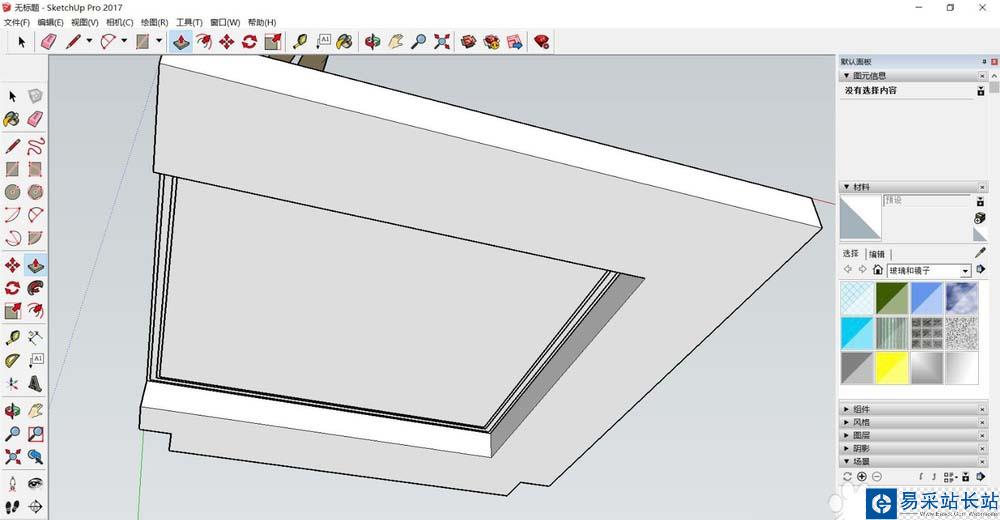

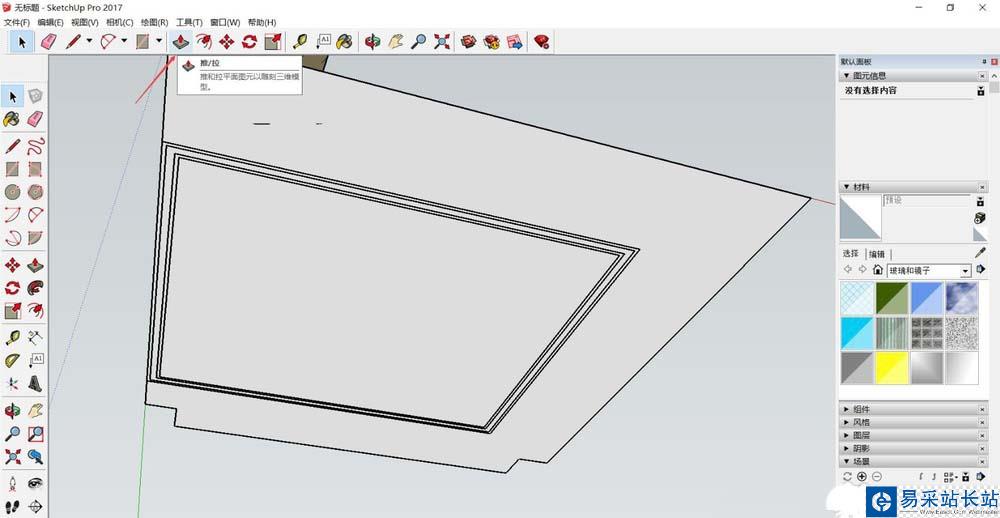

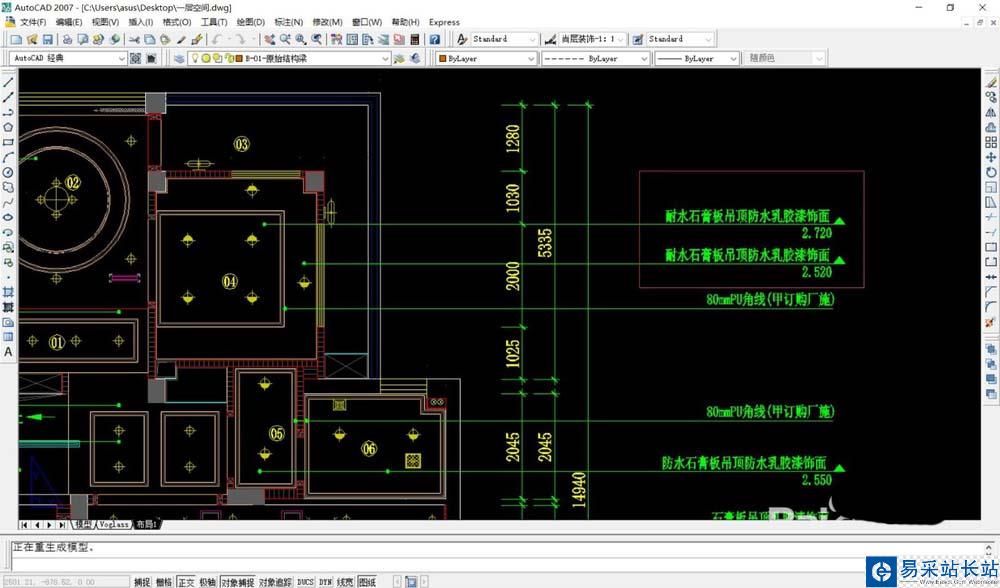

5、打开CAD原文件，查看吊顶高度。回到SU文件，单击"推/拉"按钮，将鼠标移到吊顶部分，在右下角输入200，回车，挤出了吊顶的高度。
