ProE怎么创建投影曲线? ProE投影草绘的创建教程

ProE投影功能可以在曲面、面组或基准平面上创建基准曲线，这些曲线可以用来修剪曲面或作为扫描轨迹等来使用。下面我们就来看看详细的额教程。

软件名称：Pro-E(PRO ENGINEER WILDFIRE) V5.0野火版 免费安装特别版软件大小：312.2MB更新时间：2014-04-07

1、新建零件，拉伸出一个曲面，尺寸自定。

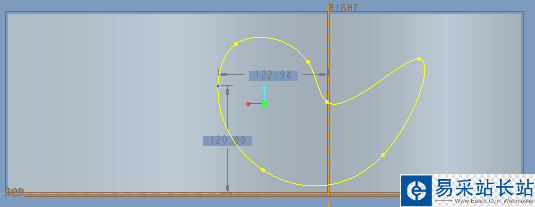

2、随意绘制如下的草绘，尺寸自定。

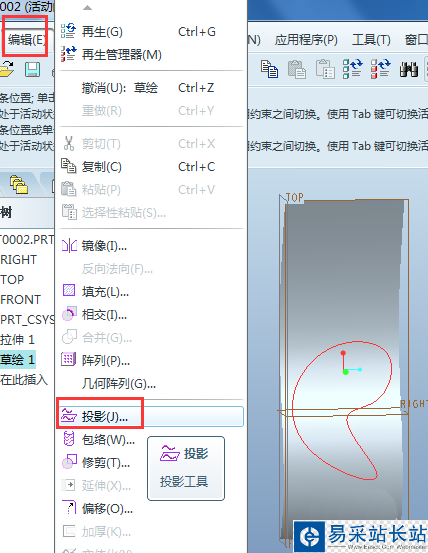

3、选择草绘的曲线，依次点击“编辑”-“投影”。

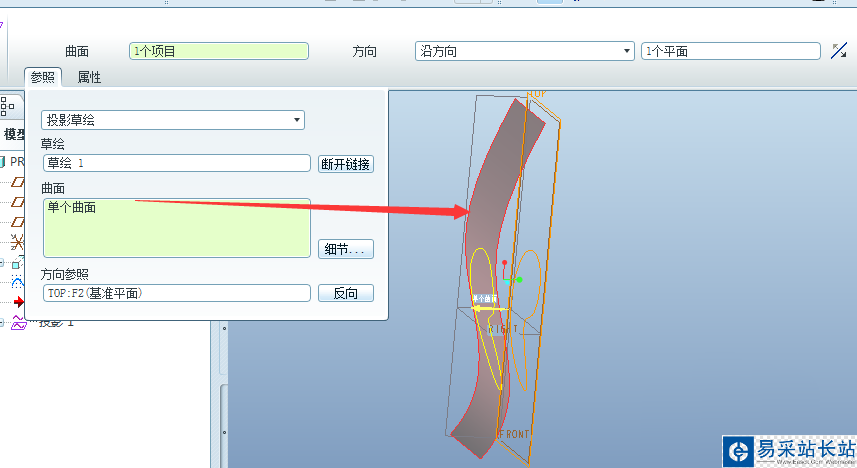

4、弹出如下“投影”的操控面板，“曲面”项选择上述第一步创建的曲面，其余默认。

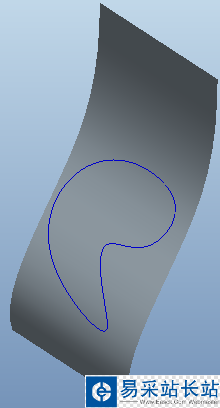

5、投影后的效果如下。
