proe混合特征怎么使用? proe混合伸出项的使用方法

Pro/E混合特征有什么用？它主要是可以将多个指定截面合成实体、曲面或切除材料等，下面我们就来看看简单的例子。

软件名称：proe5.0中文版 32位 绿色免费硬盘版(附安装破解教程)软件大小：667.5MB更新时间：2015-04-08

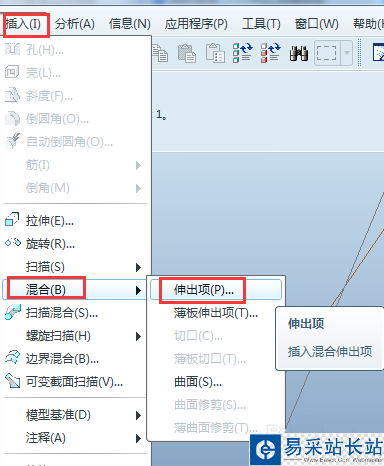

1、新建零件，然后依次点击“插入”-“混合”-“伸出项”。

2、菜单管理器中选择默认值，即“平行”、“规则截面”、“草绘截面”，然后点击 “完成”或按鼠标中键。

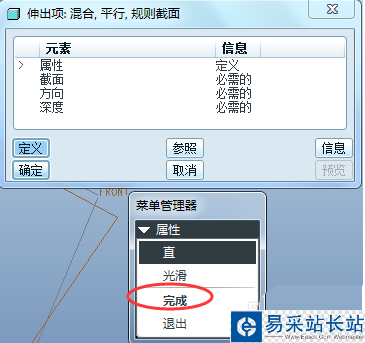

3、此时弹出如下的混合特征窗口，属性项选默认值“直”，点击“完成”或中键确认。

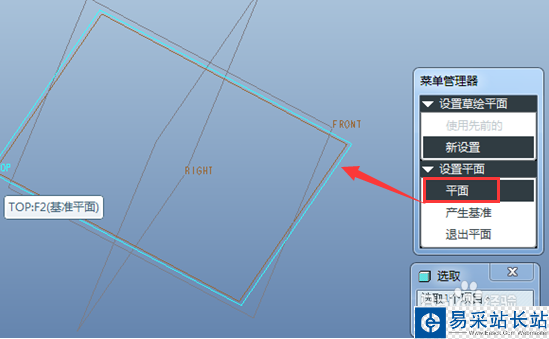

4、选取top面作为草绘平面。

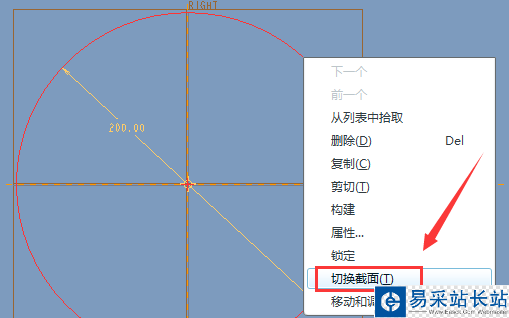

5、草绘如下直径200的圆形，然后在圆上点击右键，弹出框选“切换截面”。

6、此时直径200的圆形变为灰色，重新绘制第二个截面直径300的圆，然后再切换截面。

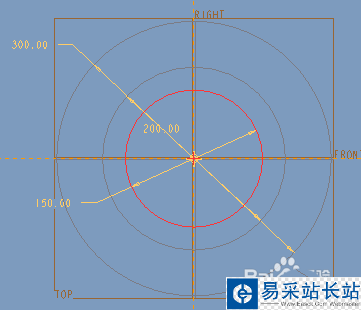

7、绘制直径150的圆形。

8、完成并退出草绘，按提示分别输入第二个截面的深度100，第三个截面的深度200。

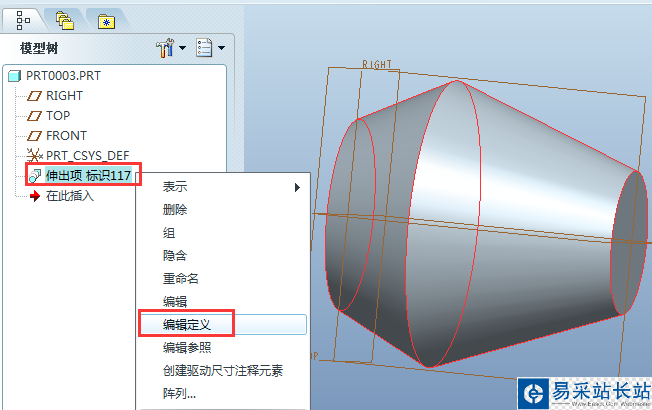

9、最终效果如下，若要修改该混合特征，只需右键点击模型树的“伸出项”，弹出框选择“编辑定义，即可进入第三步的混合特征窗口，修改相应项即可。

以上就是proe混合伸出项的使用方法，希望大家喜欢，请继续关注错新站长站。
