proe怎么在曲面上拉伸? ProE封闭环拉伸技巧

2024-07-16 17:32:51

字体：大中小

来源：转载

供稿：网友

ProE中的曲面或封闭环进行拉伸，可形成曲面或实体，下面我们就来看看实例教程。

软件名称：proe5.0中文版 32位绿色免费硬盘版(附安装破解教程)软件大小：667.5MB更新时间：2015-04-08

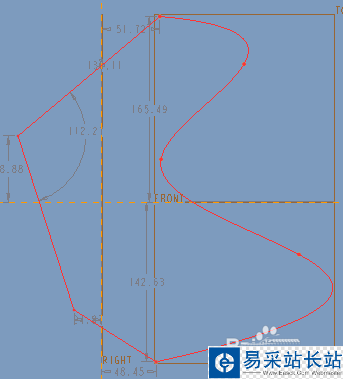

1、草绘。草绘一条封闭曲线，如下图。

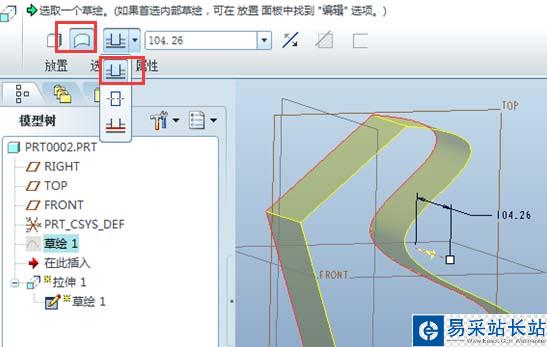

2、拉伸成不封闭曲面。选择“拉伸为曲面”按钮，下图第一个红色框；拉伸方式选择第一项“从草绘平面以指定的深度值拉伸”，下图第二个红色框。深度值根据需要输入即可。

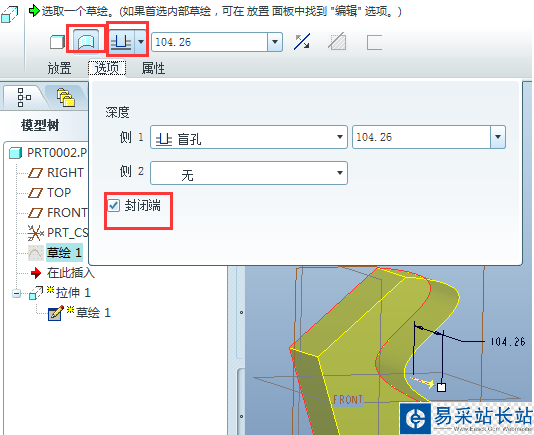

3、拉伸成封闭曲面。选择“拉伸为曲面”按钮，下图第一个红色框；拉伸方式选择第一项“从草绘平面以指定的深度值拉伸”，下图第二个红色框；选项中勾选“封闭端” ，下图第三个红色框。深度值根据需要输入即可。

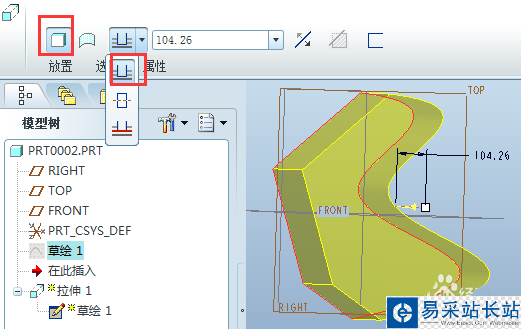

4、拉伸成实体。选择“拉伸为实体”按钮，下图第一个红色框；拉伸方式选择第一项“从草绘平面以指定的深度值拉伸”，下图第二个红色框，深度值根据需要输入即可。

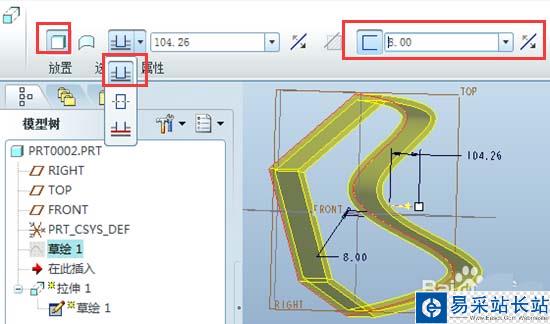

5、拉伸成一定壁厚的实体。选择“拉伸为实体”按钮，下图第一个红色框；拉伸方式选择第一项“从草绘平面以指定的深度值拉伸”，下图第二个红色框，深度值根据需要输入即可；输入实体的厚度，注意拉伸和厚度的方向，结果如下图。

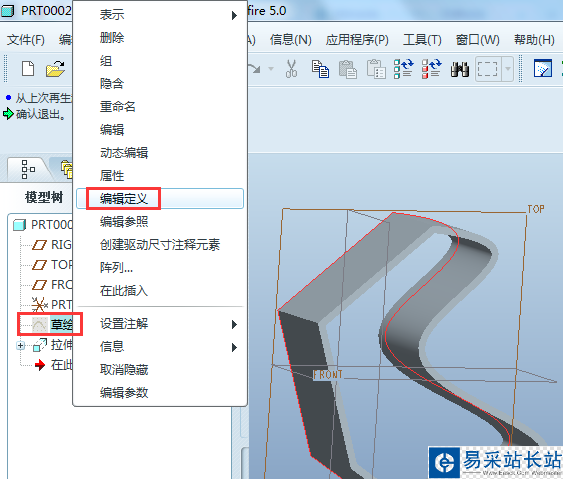

6、修改草绘。在模型树中的“草绘1”单击右键，弹出框中选择“编辑定义”，即可进入草绘界面，对草绘进行修改。

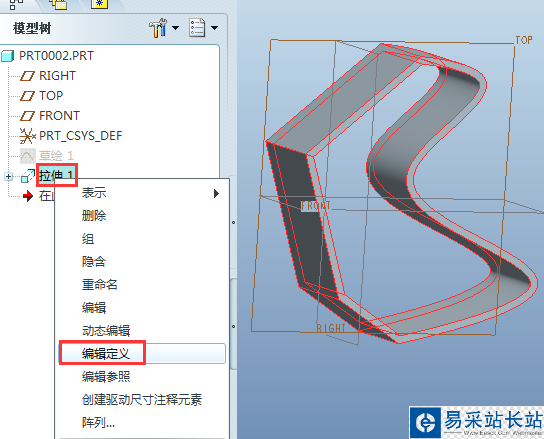

7、修改拉伸。在模型树中的“拉伸1”单击右键，弹出框中选择“编辑定义”，即可进入拉伸的编辑界面，对拉伸进行修改。

以上就是ProE封闭环拉伸技巧，希望大家喜欢，请继续关注错新站长站。
