ProE怎么使用轮廓筋绘制零件模型?

Pro/E中的的筋分为两种，分别是轮廓筋和轨迹筋，该怎么使用轮廓筋呢？下面我们就来看看详细的教程。

软件名称：proe5.0中文版 32位 绿色免费硬盘版(附安装破解教程)软件大小：667.5MB更新时间：2015-04-08

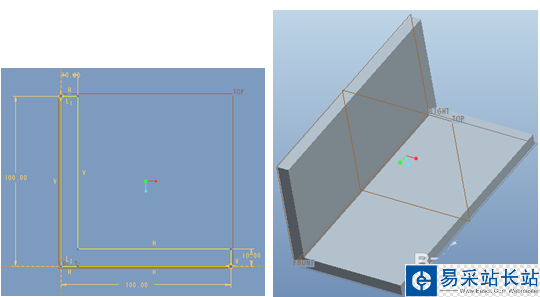

1、准备工作。筋要在现有实体曲面上进行，例如先采用拉伸法形成如下L形实体，尺寸自定。

2、单击工具栏的“筋”-“轮廓筋”按钮，如下图；或者点击菜单栏的“插入”-“筋”-“轮廓筋”。

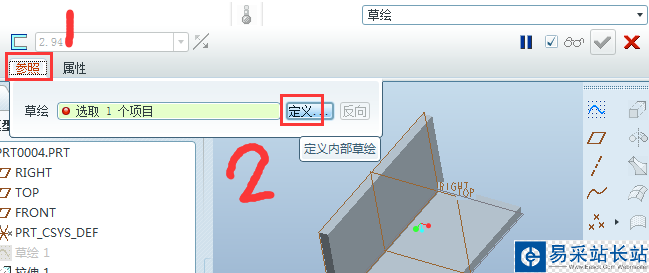

3、系统打开如下所示的“筋”控制面板，点击“参照”（step1），然后点击“草绘”后面的“定义”（step2）。

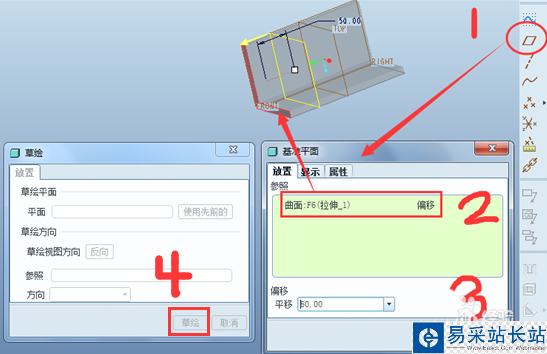

4、系统弹出如下图左半部分的“草绘”对话框，此时点击工具栏的“基准面”按钮（step1），弹出如下图右半部分的“基准平面”对话框，“参照”处选取L形实体的左端面（step2），偏移距离输入50，点击“确定”（step3），形成一个临时基准面，然后点击“草绘”（step4）。

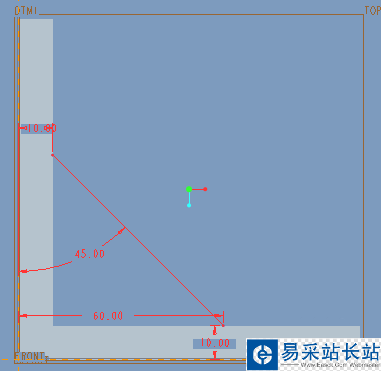

5、此时进入草绘环境，创建如下的一条斜线，点击√退出草绘界面。

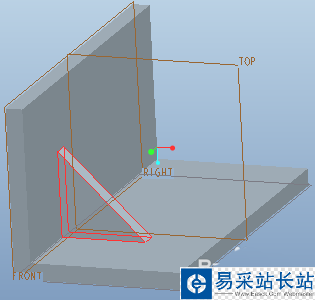

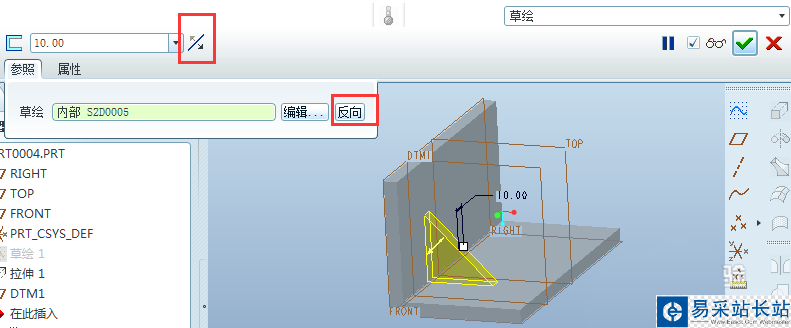

6、此时回到“筋”的控制面板，将默认厚度改为10，调整筋的方向和草绘方向，预览效果如下。

以上就是ProE中轮廓筋的是哦用哪个方法，希望大家喜欢，请继续关注错新站长站。
