ProE草图怎么画正矩形斜矩形和平行四边形?

2024-07-16 17:32:39

字体：大中小

来源：转载

供稿：网友

Pro/E草绘制草图的时候，需要绘制多边形，该怎么绘制这些图形呢？下面我们就来看看详细的教程。

软件名称：Proe5.0 M280终极版本 32位中文特别版(附注册机+许可证文件+安装教程)软件大小：3.15GB更新时间：2017-06-14

一、绘制正矩形

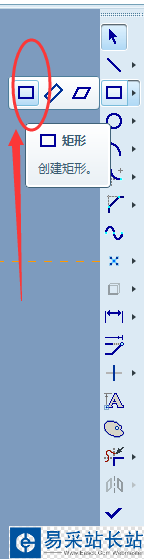

1、点击草绘功能区的“矩形”按钮，下图所示。

2、在草绘区适当位置单击左键，定下矩形的一个顶点，然后在另一位置通过点击左键定下对角点，点击中键进行确认并退出矩形绘制，见下图。

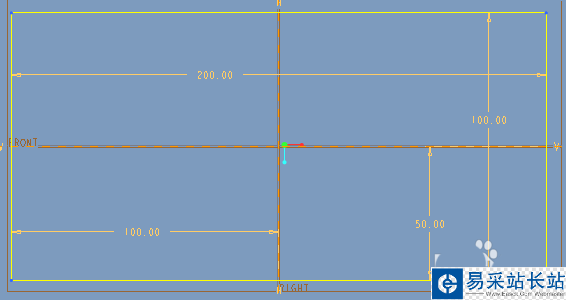

3、双击尺寸并进行修改，完成矩形尺寸和位置的设置，如下图。

二、绘制斜矩形

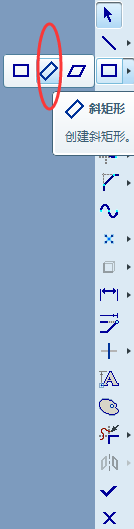

1、点击草绘功能区的“斜矩形”按钮，下图所示。

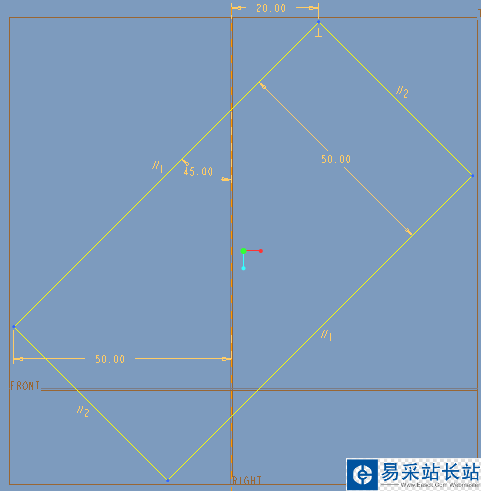

2、在草绘区适当位置单击左键，定下斜矩形的一个顶点，然后在另一位置通过点击左键定下一条边，最后拖动鼠标定下斜矩形的另一个方向并点击左键确认，点击中键进行确认并退出斜矩形绘制，见下图。

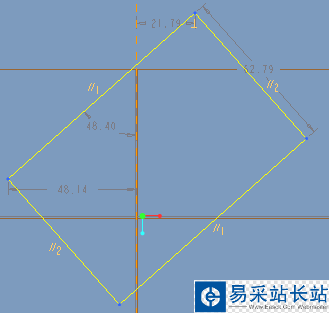

3、双击尺寸并进行修改，完成斜矩形尺寸和位置的设置，如下图。

三、绘制平行四边形

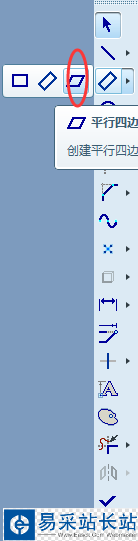

1、点击草绘功能区的“平行四边形”按钮，下图所示。

2、在草绘区适当位置单击左键，定下平行四边形的一个顶点，然后在另一位置通过点击左键定下一条边，最后拖动鼠标定下平行四边形的另一个方向并点击左键确认，点击中键进行确认并退出平行四边形绘制，见下图。

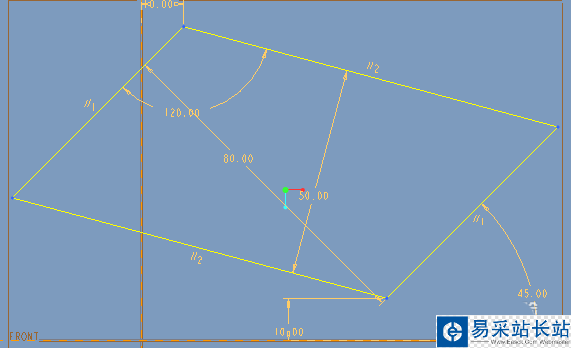

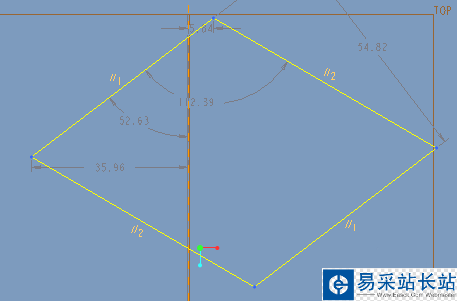

3、双击尺寸并进行修改，完成平行四边形尺寸和位置的设置，如下图。

以上就是ProE绘制多边形的教程，希望大家喜欢，请继续关注错新站长站。
