SketchUP怎么导入cad建筑平面图纸?

SketchUP中需要导入cad的图纸，该怎么导入呢？今天我们就来看看SketchUP中导入cad平面图纸的教程。

1、首先在CAD中选取一张平面图，并输入“co”复制多一个平面图（如图所示）

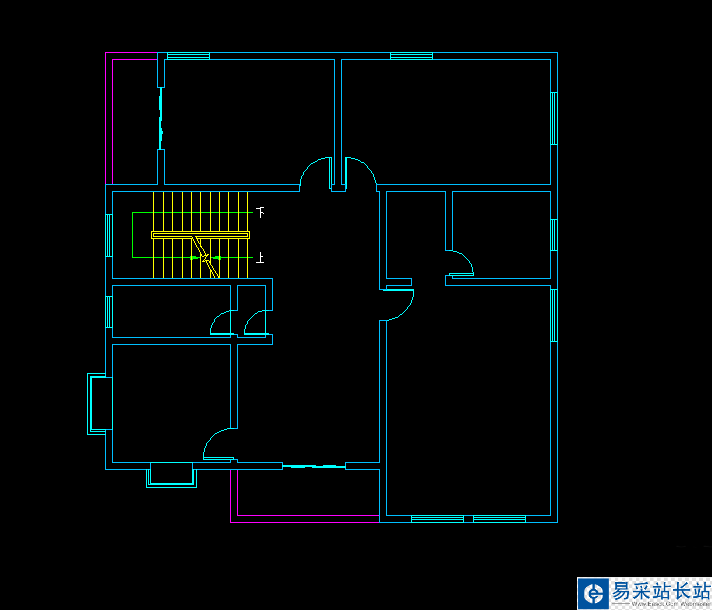

2、在选取好的CAD平面图的基础上，删除一些相对于在SketchUP 中建模的无用图形。如标注、轴线、填充、文字、图框。（除后效果如图）

3、再将平面图转成T3版本，存在一个文件中。（注：不转成T3版本，导入SketchUP 中会显示不出某些线条）

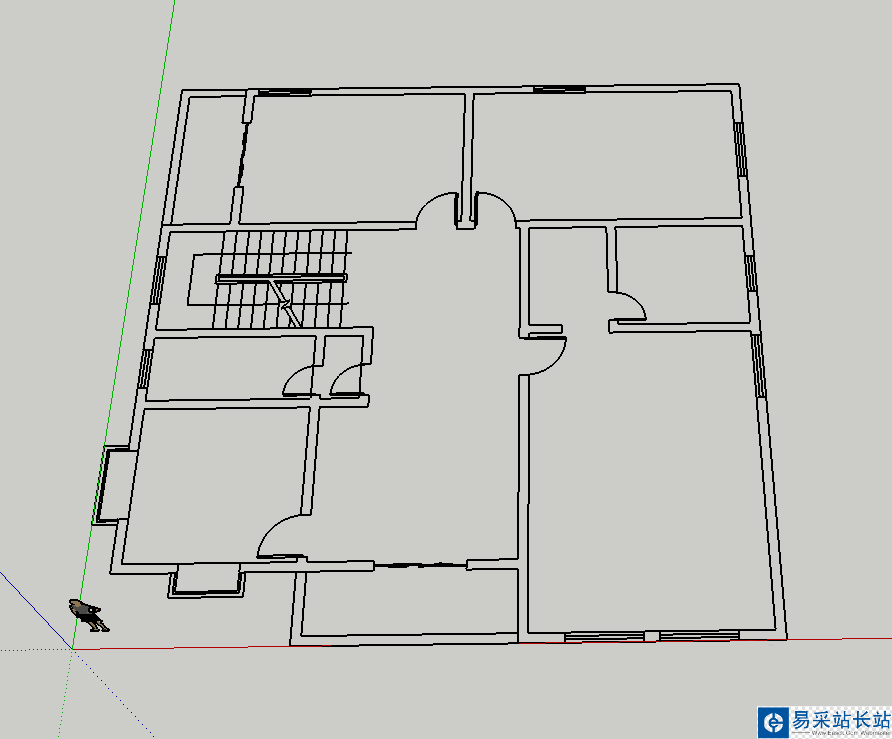

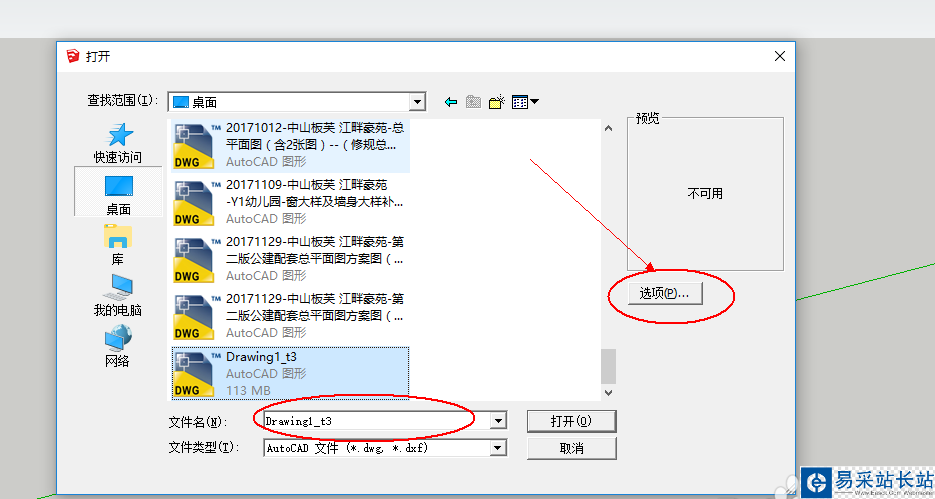

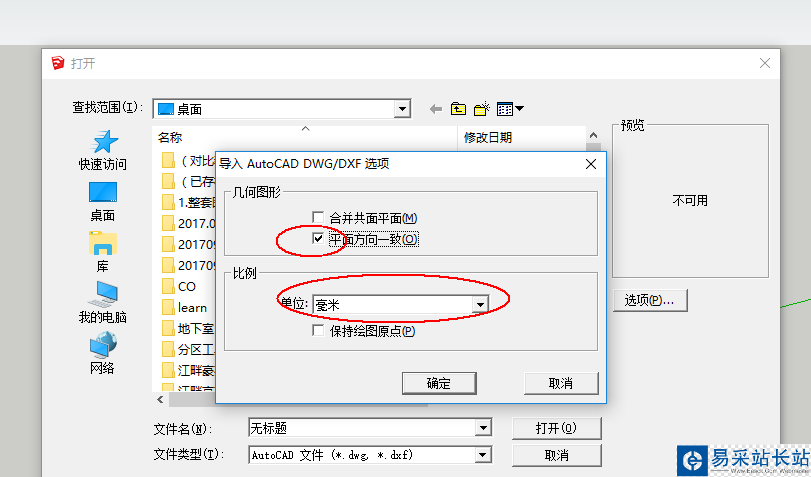

4、打开SketchUP，点击左上角“文件”“导入”弹出此对话框，选择保存好的CAD-T3版本文件。再点击“选项”勾选“平面方向一致”“，单位：毫米”，按“确定”，SketchUP中即显示此平面图

以上就是SketchUP中导入cad建筑平面图的教程，希望大家喜欢，请继续关注错新站长站。
