AutoCAD如何测量图形面积 AutoCAD面积计算方法攻略大全

2024-07-16 17:32:08
字体:
来源:转载
供稿:网友

AutoCAD(Autodesk Computer Aided Design)是Autodesk(欧特克)公司首次于1982年开发的自动计算机辅助设计软件,用于二维绘图、详细绘制、设计文档和基本三维设计,现已经成为国际上广为流行的绘图工具。AutoCAD具有良好的用户界面,通过交互菜单或命令行方式便可以进行各种操作。它的多文档设计环境,让非计算机专业人员也能很快地学会使用。在不断实践的过程中更好地掌握它的各种应用和开发技巧,从而不断提高工作效率。AutoCAD具有广泛的适应性,它可以在各种操作系统支持的微型计算机和工作站上运行。在AutoCAD运用的实例中,我们常常需要测量所画图形的尺寸面积,如果通过手算的方式总会觉得特别麻烦,还容易出错,为此小编特意为大家准备了最全面的CAD面积计算方法,教你如何巧妙的使用AutoCAD完成面积运算。

软件名称:AutoCAD Electrical 2013 中文特别版(系列号+密钥+注册机) 64位软件大小:3.2GB更新时间:2017-11-03

AutoCAD面积测量方法:

AutoCAD如何查询面积

首先讲讲规则图形的面积算法,只需要简单的命令即可查询面积,具体步骤如下:

1、在命令行里输入MEASUREGEOM";

2、在菜单栏中依次选择工具查询面积;

3、在查询工具栏中直接点击面积按钮

简单的面积算法大家已经明白了吧,相信这不是小伙伴们疑惑的难点,大部分用户真正不会计算的是一些复杂的不规则的,甚至难以描述的多边形图,只要大家掌握了下面的方法就能轻松计算所有图形的面积,步骤详解如下:

AutoCAD用LI命令计算面积

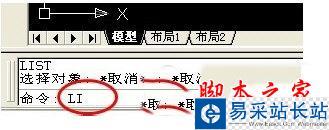

1.首先我们需要输入计算命令LI(需要强调的是该图形必须是封闭的、连续的),将各个转折点相继选中确定为一块图形。

2.连线完成后,按回车键确认后,选中要计算的图形。

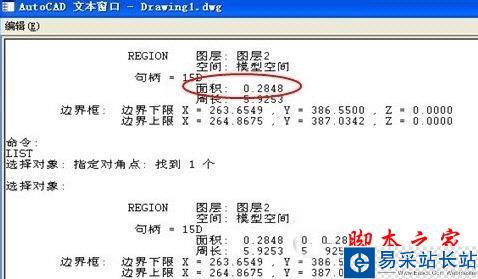

3.按回车键确认后,将会自动会弹出计算结果,显示该图形的一系列参数,包括所在图层、空间、面积、周长、边界坐标等等,如下图,面积就这样确定下来了。

AutoCAD面积测量结果显示

小编已将AutoCAD的面积测量方法介绍完毕了,大部分的图形都能通过上述方法计算出来,如果是较为复杂的图形你也可以通过一条简单的辅助线将图形分割成几块去计算,最后算个总和即可,当然不闭合的图形不在计算之列。

希望大家在这里都能获得自己需要的东西。
