AutoCAD剖视图箭头绘制方法：

一般在AutoCAD中箭头都是先自己画一个精准的箭头，形成图块，再仔细的添加到所需的剖视图中。按照由简到繁的顺序，小编先介绍较为简单的直线箭头，具体步骤如下：

1、执行【多线段】命令，或者输入快捷键PL。

2、进入工作界面之后，鼠标点击选择箭头放置的起始点。基本上为了图形的准确度都会采用坐标绘制曲线，使箭头的长度严格按照标准执行。

3、选择第一点之后，鼠标依次向下、向右引导（在正交模式下，这是针对折线箭头的做法），并输入相应的距离值（图中以5、12为例）

4、指定箭头的宽度，如果你不需要折线的箭头，鼠标就只需向需要的方向上引导即可。

5、指定箭头的长度。

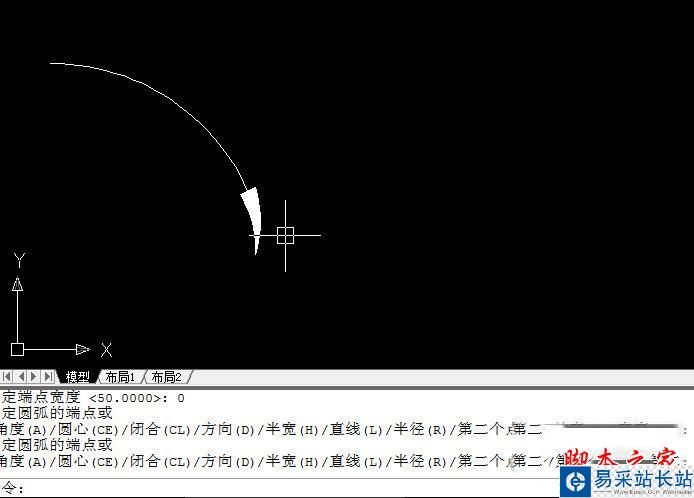

直线箭头学会后，就可以绘制弧线箭头了，使用的是相似的手法，只是简单的直线绘制转变为圆弧线的绘制：

1、鼠标选择起始点之后，输入字母A，

2、指定第二点之后，指定箭头的宽度

输入字母A后就进入的圆弧线的绘制了，这里圆弧线的绘制和单独画圆弧线的方法是一样的，相信小伙伴们都非常熟悉，就不详细讲了。

3、点击Enter按钮，完成弧线箭头的绘制。

剖线图的箭头绘制小编到这就讲完了，还不知道怎么怎么画剖视的箭头的小伙伴快来看看吧，帮助你快速画出需要的箭头。
