CATIA有限元拉伸分析实例教程

有限元是一个很好的分析软件，CATIA软件里面也有简单的有限元分析，这次分享一下简单的有限元分析。

软件名称：catia v5r20 破解安装版 v2013.04.25 64位软件大小：14.GB更新时间：2016-06-27

1、打开CATIA软件，新建一个PART文档，命名为“拉伸”；

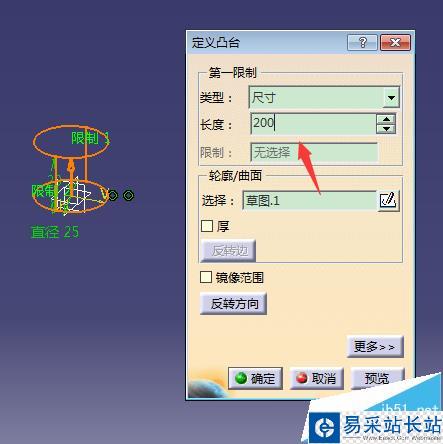

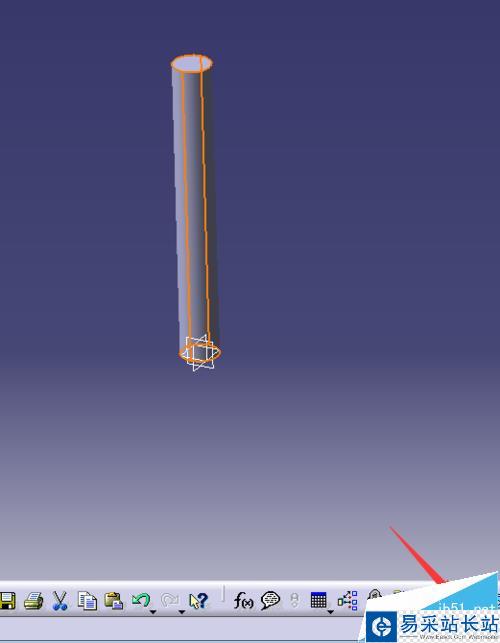

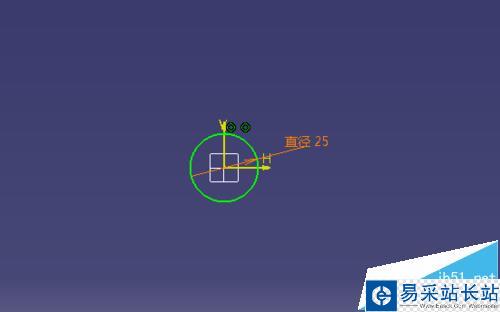

2、选择XY平面，绘制一个直径25的圆，拉伸长度200；

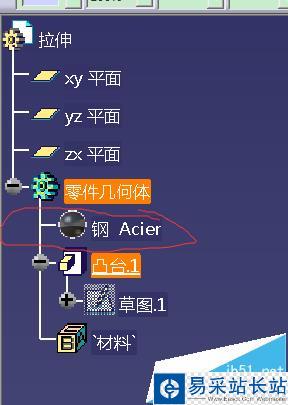

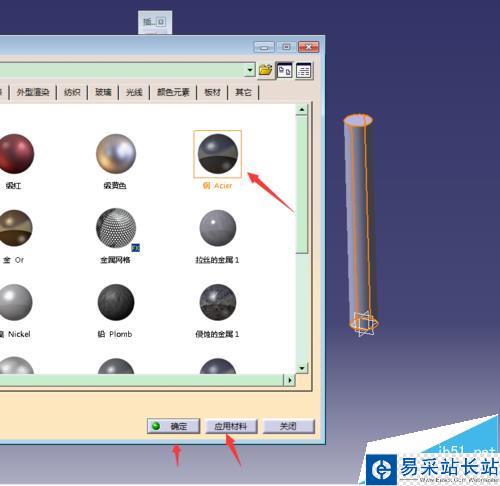

3、添加材质，选择钢，然后选择应用材料，确认；可以看到树上有材料了；

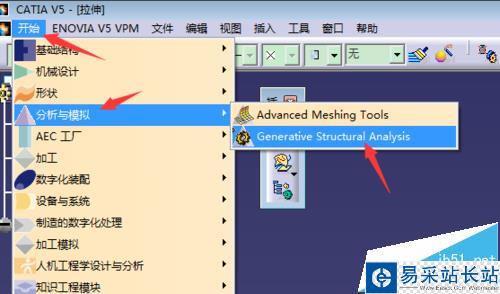

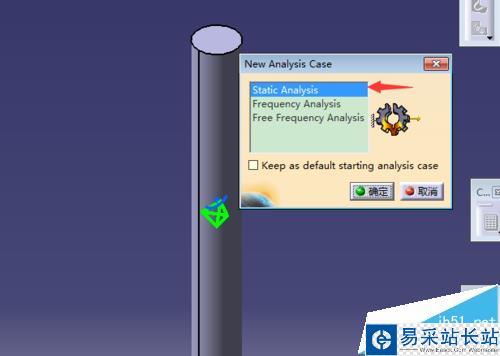

4、点击开始选择分析与模拟，选择第二项静力学分析，进入 对话框，选择第一项按确认键；

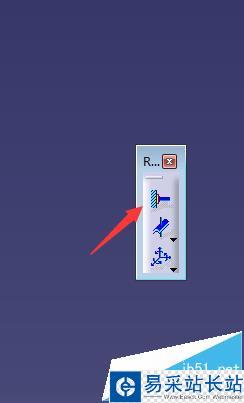

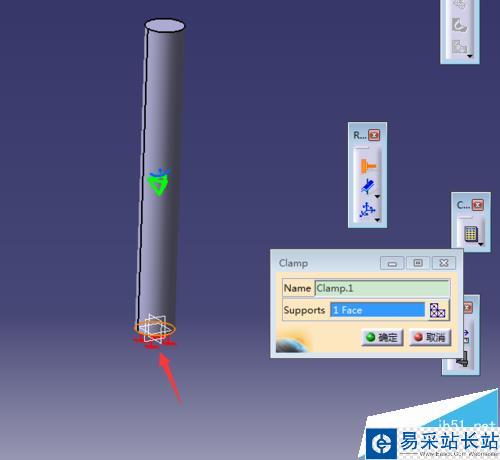

5、选择底面添加约束；

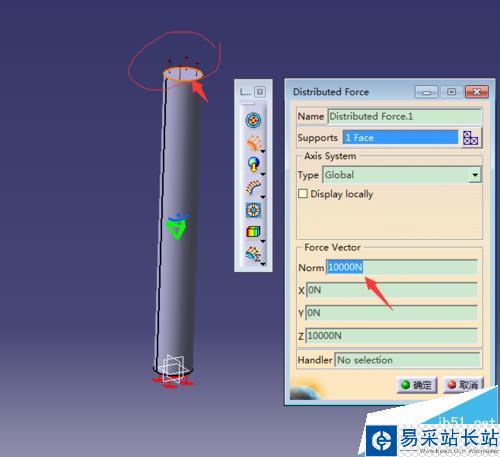

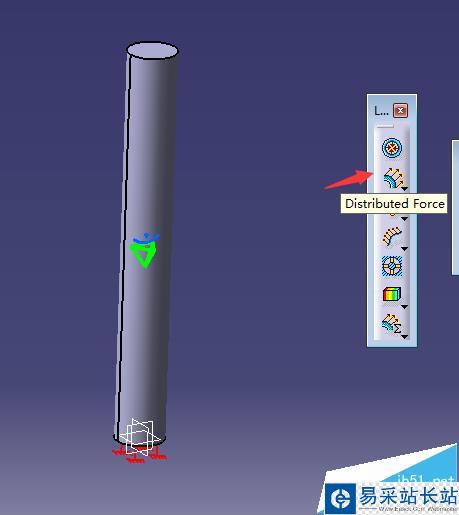

6、在上平面施加向上的力10000N；

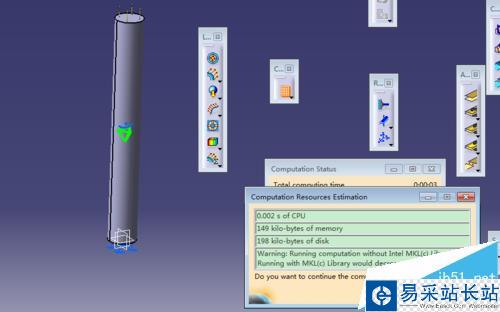

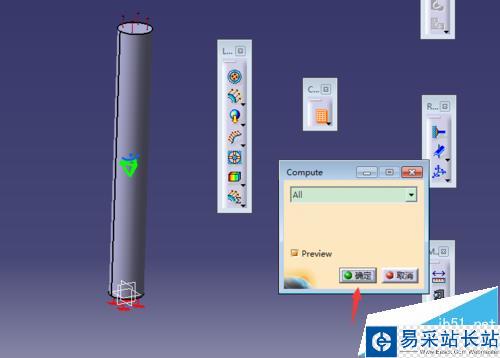

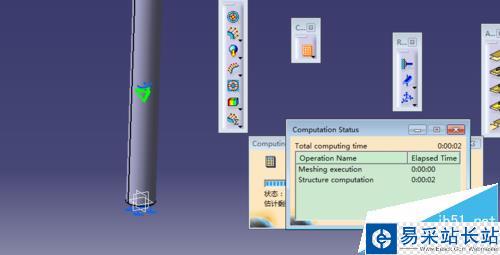

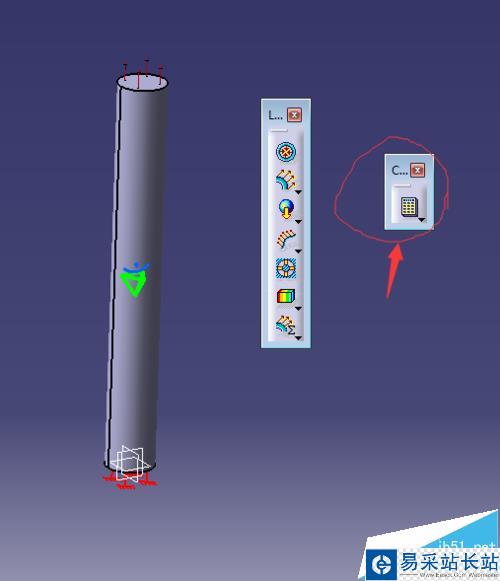

7、点击计算；确定点击YES计算完成；

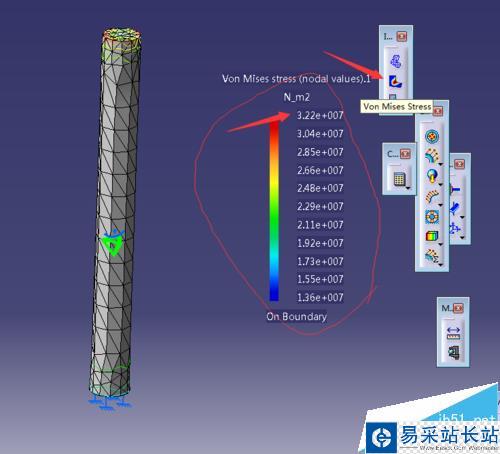

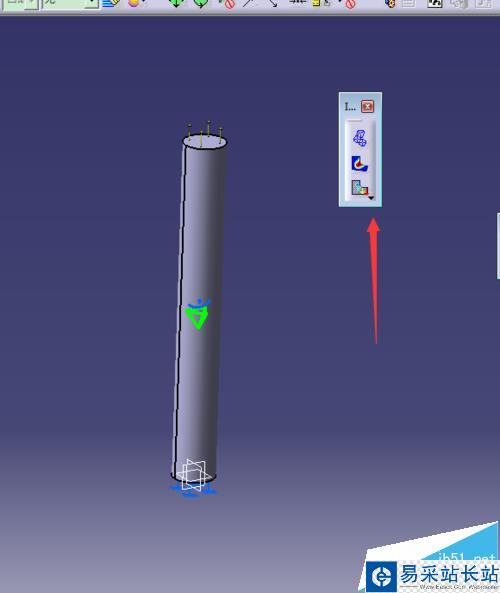

8、通过计算结果，可以看到圆棒的受力情况，从而分析所施加的里是否是圆棒的屈服极限。

注意事项：

注意箭头处

注意添加材质，不同的材质计算出的结果是不一样的
