CAD中控制打印线宽的方法

无论建筑图纸还是机械图纸，打印输出时图形的线宽都是有区别的，打印的图纸通常会加粗本专业的重点图形，而一些辅助线和次要图形则会用细线或虚线打印。例如建筑图纸中的轴线、机械图纸的中心线都会用虚线表示，且线宽设置得较细，建筑平面图中会突出墙体、门窗等基本建筑构件，而到了电气、暖通、给排水软件中则需要突出本专业的线缆、管线和设备，墙和门窗则会打印成细线。

在CAD中提供了几种控制打印线宽的方法，这些方法并没有孰优孰劣之分，只是结合行业和图纸的特点可以选择更适合的方式。例如要机械软件通常只设置几个图层，中心线、细实线、粗实线等，这些图层中将线型和线宽都设置好了，在绘制图纸时只要将图形绘制到相应的图层上就好了。自己即使没有机械专业软件，也不妨建立一个模板，按线型和线宽需要设置好几个图层，这样每次绘图和出图时就无需重新设置了。建筑行业图纸相对要复杂一些，通常按建筑构件来分层，例如墙体、门窗，有时墙体还会分为好几个图层，因此建筑图纸可能有上百个图层，大部分都采用按颜色来设置输出线宽。而一些建筑设备专业软件，例如浩辰CAD电气，线缆直接用带宽度的多段线。

使用实体（对象）线宽来控制打印线宽

1.所谓“实体线宽”是给图形设置的线宽。

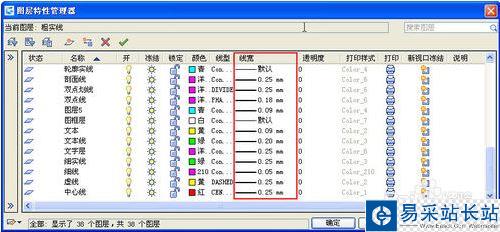

实体线宽最好通过图层来设置，而图形线宽直接用默认的（Bylayer 随层）即可，这样便于对图形进行整体管理和后续修改。如下图所示：

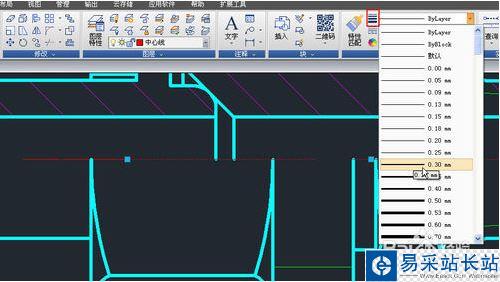

2.如果图形简单，没有分图层，或者同一图层上的对象要打印不同的线宽，可以直接选取对象，单独给图形设置线宽，如下图所示。

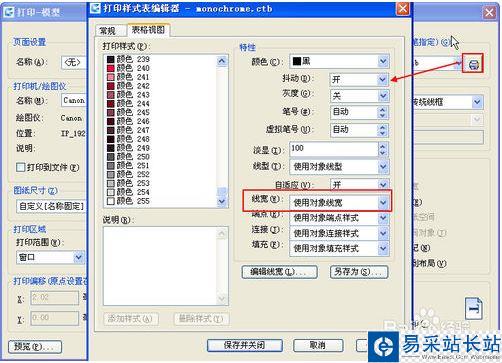

3.在图中已经设置了线宽后，想按设置的线宽打印的话，必须选择合适的打印样式表文件，在打印样式表中设置输出线宽为“使用实体线宽”，否则设置的线宽也会被忽略。采用这种方式的好处，在图中设置好线宽后，无论使用CAD自带的彩色或单色的CTB文件，默认设置都是“使用实体线宽”，不需要再做任何调整，直接输出即可，如下图所示。

4.线宽是设置好了，但打印时还要注意输出颜色的设置，选择合适的CTB文件。

利用颜色来控制输出线宽

1.CAD中最常用的打印样式表是CTB（颜色相关打印样式表），就是按索引色来控制输出的颜色、线型、线宽。使用颜色来控制输出线宽的好处就是直观，图纸打开后，颜色可以一目了然，设计起来也非常简单。而线宽相对来说就很难分辨了，即使打开“线宽”显示，在屏幕上看到的也只是示意效果，即使在布局中使用了页面设置中的线宽设置，看到的也并不是实际的宽度。
