UG该怎么自制模板并且导入cad使用?

UG NX都自带有模板图框，但一般都不实用，抛开它自带的标准不说，打印PDF线宽没有问题，但在导出CAD格式的时候线宽不对。这里介绍一下我们自己创建图框模板及其调用方法，导出CAD文件基本没有很大问题，除了图层设置不能批量转移。

软件名称：模具三维设计软件ug nx10.0 64位 中文特别版(附安装教程+破解文件)软件大小：3.3GB更新时间：2019-01-21

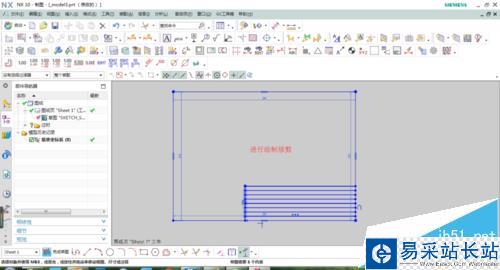

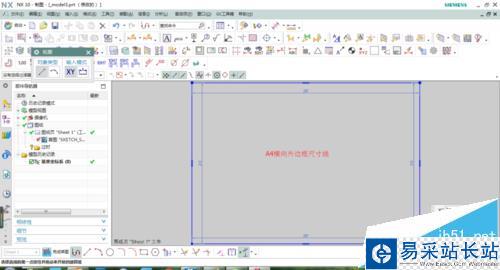

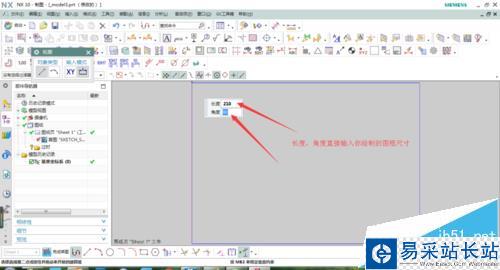

1、先新建一个模型文件，进入制图模块，添加图纸页，自定义一个需要的图框尺寸，具体如图所示。利用坐标的方法绘制外边框，完成外边框的创建。

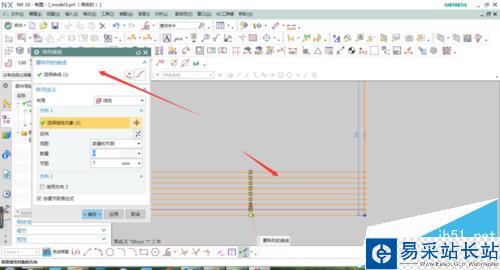

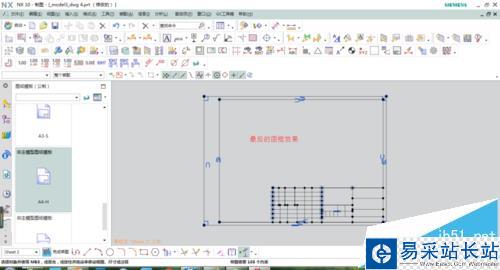

2、利用阵列、派生曲线等功能进行线段的偏移，进行修剪整理，最后效果如图，标准根据自己企业的需要设计。

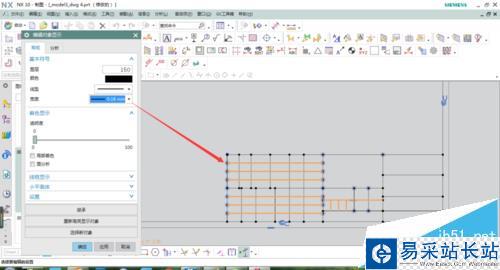

3、点击编辑/对象显示命令，选择相应的线段设置相应的线宽，在UG NX里面设置后，导出的线段就不需要再调整。
