proe5.0怎么绘制可变螺距的弹簧绘制技巧?

2024-07-16 17:31:21

字体：大中小

来源：转载

供稿：网友

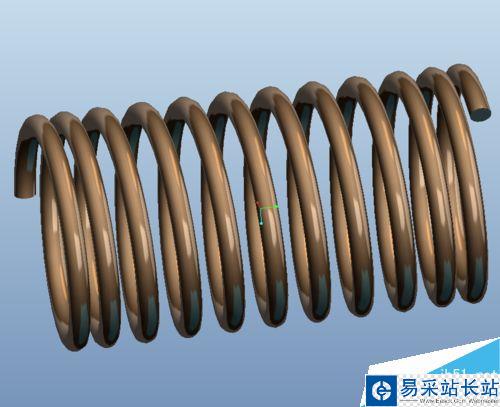

弹簧随处可见，使用pro/E如何参数化设计一根两端与中间可变化的弹簧呢？用PROE画弹簧需要借助于可变螺旋扫描命令，下面9sug讲解下如何用螺旋扫描来绘制可变螺距的弹簧！下图为绘制完成后的实物图。

软件名称：proe5.0中文版 32位绿色免费硬盘版(附安装破解教程)软件大小：667.5MB更新时间：2015-04-08

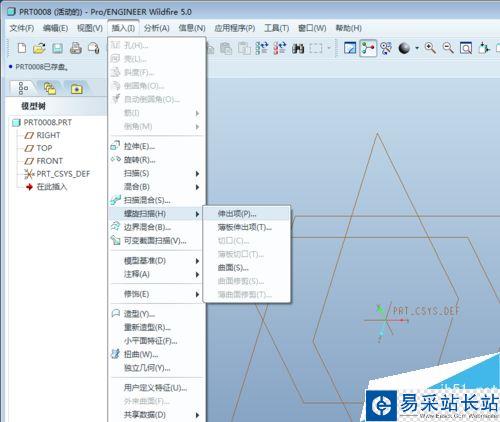

1、新建一个Proe模型文件，进入到参数化模型设计中后，在插入菜单下载，找到螺旋扫描；

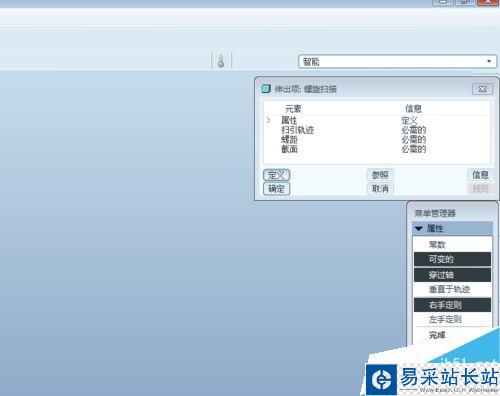

2、使用螺旋扫描－伸出项后，弹出的指令绘图界面如下：

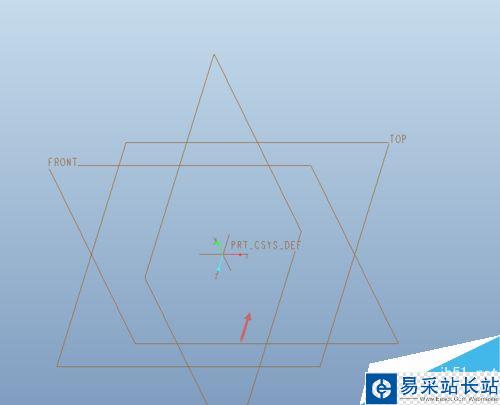

3、选择绘图平面，可以选用FRONT与LEFT;

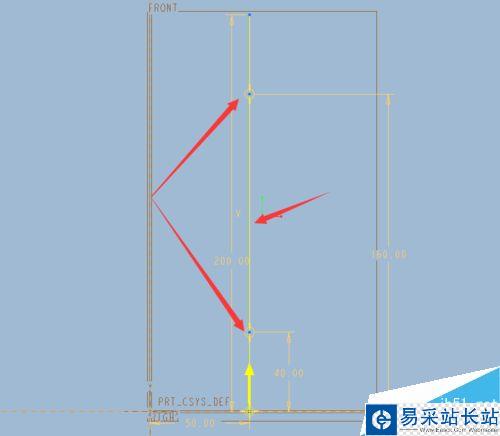

4、按软件的操作提示，进入到草图界面，绘制一中心线及一条路径线（竖直的线），由于我们要使用可变螺距，记得要在路径线上画点，如图，我是在线上增加了两个点；（此步非常的重要，此两点是输入可变螺距的点）

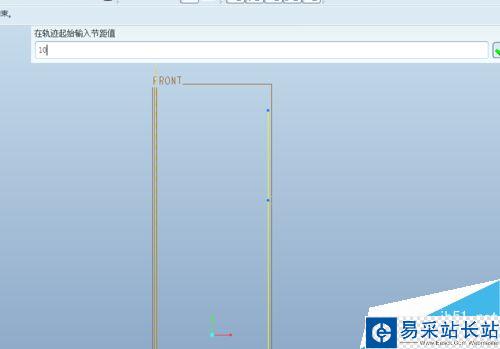

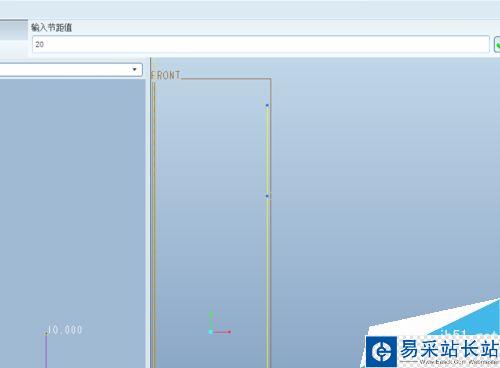

5、按提示输入轨迹起始位置的螺距；

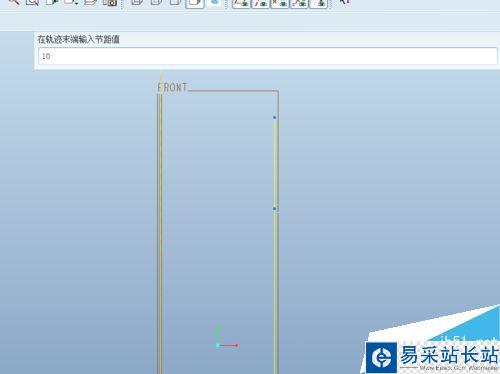

6、按提示输入轨迹末端位置的螺距；

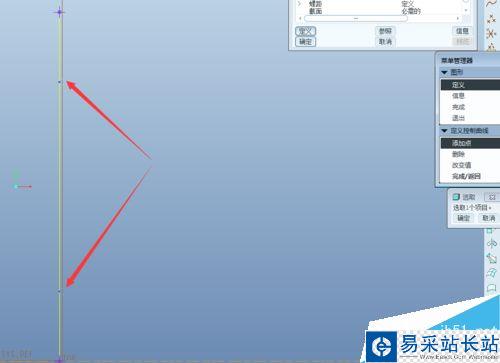

7、选择箭头所指的两个点输入其可变螺距的点；

8、分别输入它们的螺距，在输入螺距前，最好有相应的图纸做参考；

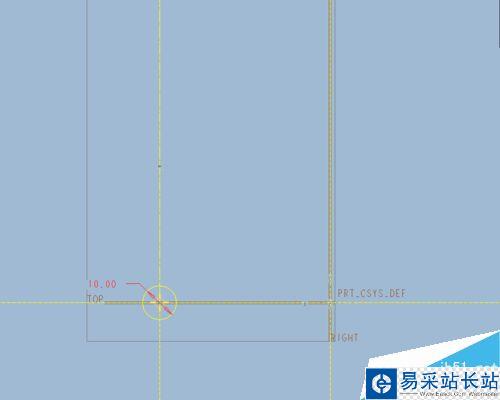

9、用proe绘制弹簧的截面，如图所示，我绘制的圆型，当然也可以绘制方形；

10、完成草图后，螺旋扫描的面板参数就全部设置好了，点OK，一条惟妙惟肖的可变弹簧就用PROE设计完成了。
