proe怎么绘制一个逼真的田螺模型?

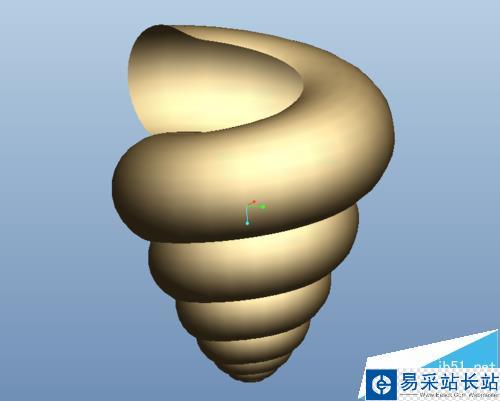

田螺泛指田螺科的软体动物，今天的proe教程利用表达式的方式来绘制田螺的曲面造型，如下图，pro/e表达式田螺造型需要用到的指令有：可变螺旋扫描－表达式sd3=8+trajpar*80、顶点倒圆角等；

软件名称：proe5.0中文版 32位 绿色免费硬盘版(附安装破解教程)软件大小：667.5MB更新时间：2015-04-08

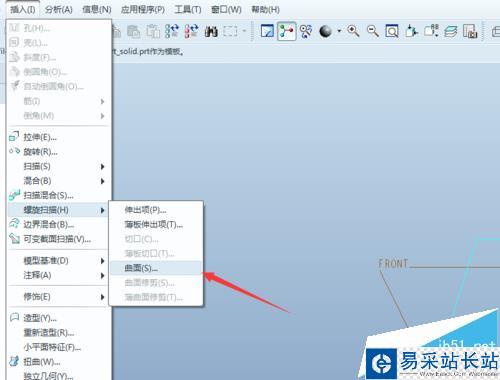

1、新建一个part文档，然后从插入－螺旋扫描－曲面进入到绘图入口；

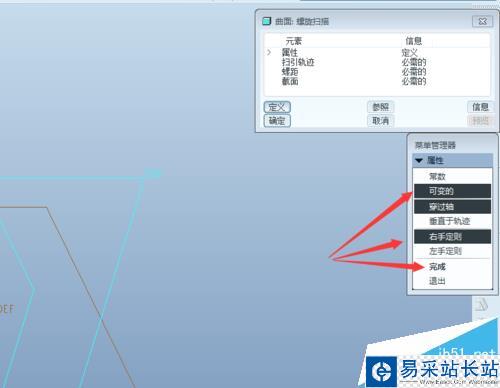

2、按下图提示选择可变的－穿过轴－右手定则，确定后选择基准平面然后再确定进入到草图当中；

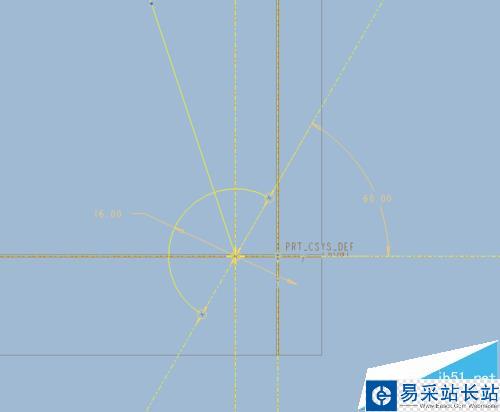

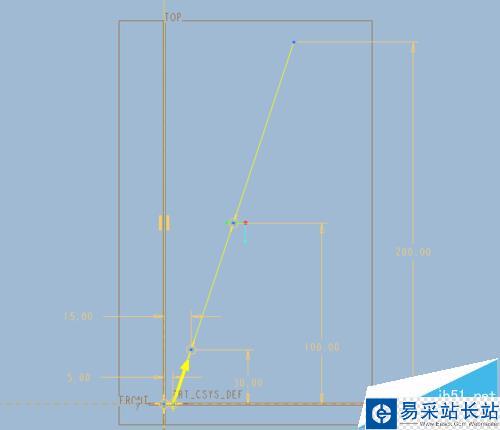

3、绘制一条中心线、一个斜线，并在斜线上取两点，其尺寸关系如下图；

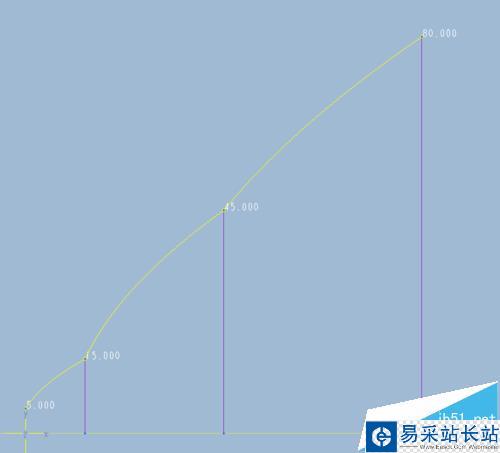

4、添加螺距，按下图的设置添加螺距即可；

5、绘制Pro/E可变螺旋扫描的截面线，绘制一个半圆；

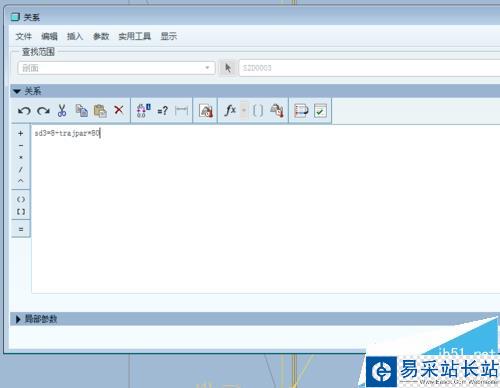

6、添加表达式，工具－关系式，然后输入sd3=8+trajpar*80；

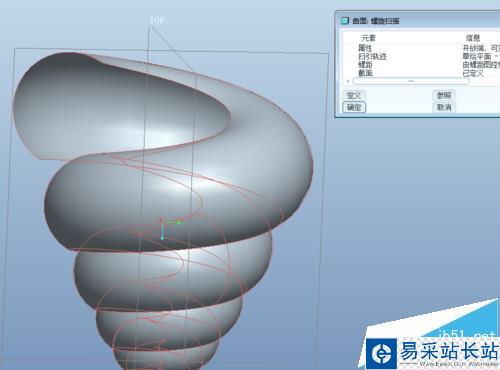

7、通过预览，利用表达式绘制的田螺就完成了；

8、如果觉得曲面的尖点不好看，可以为其增加R角，插入－高级－顶点倒R角；

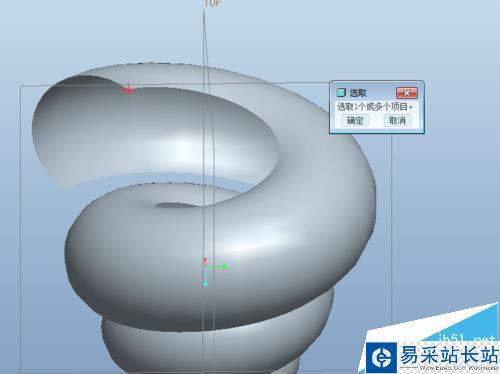

9、输入要进行倒R的顶点；

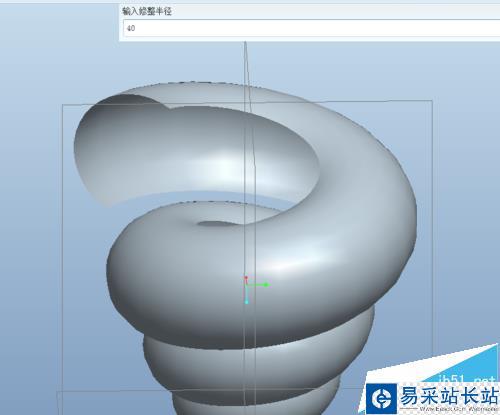

10、给其半径，自己随意给半径值即可；

11、最终通过表达式设计的曲面造型就如图；
