Catia怎么创建金字塔? Catia金字塔的制作方法

一个快速的方法使用部分设计，CATIA V5中创建一个金字塔模型，使用的功能是1Pad，只有2pockets。这是一个非常简单的技巧。

软件名称：catia v5 r20 32位 简体中文安装免费版(附破解文件+安装教程)软件大小：1.38GB更新时间：2016-05-09

1、进入零件设计，选择草绘，Go to "Part design" -- "Sketcher"

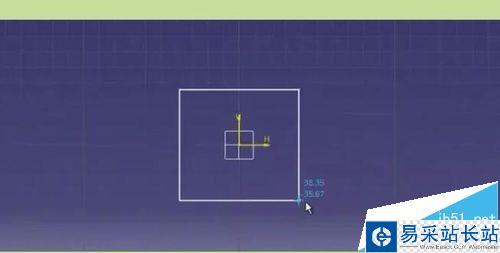

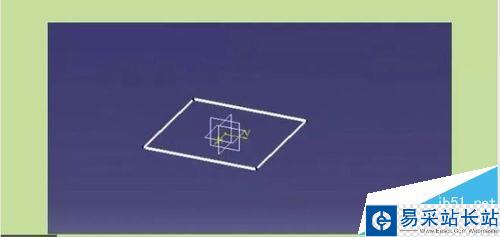

2、创建一个“中心矩形”保持“起源”为中心和尺寸为“长度= 100”和“宽度= 100”并退出草图工作台

3、创建一个“垫”用在“50毫米”上一步创建为“镜像范围”素描

4、现在采取前视图并在其上绘制一个“三角”

5、创建一个“口袋” - “到最后的”

6、现在，以“垂直平面中间”（垂直于之前的草图平面），并绘制它的三角形

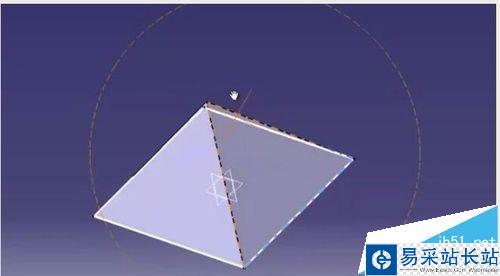

7、对于50毫米创建一个“口袋”为“镜像范围”以前创建草图
