SketchUp怎么绘图? SketchUp入门基础教程

Sketchup建模对于设计师来说并不同于描图，同样也是再设计的一个过程。是从平面阶段提升到立体形态的一个重要设计阶段。对于整体方案阶段的推敲，细化，调整乃至到下阶段的扩初，施工图都有一定的参考和认知的价值。

软件名称：草图大师中文版 V14.1.1282 (SketchUp Pro) 汉化特别版软件大小：77.6MB更新时间：2014-10-15

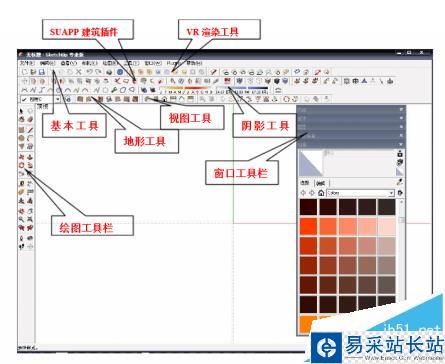

1、准备导图之前的准备工作

DWG文件中根据实际情况把不需要的线条，图层，全部清除掉。

注意：

①清理过程要充分考虑草图立面体块的进退关系，保证内部需要的墙体不被清除②将CAD图形导出，在导出图形时根据需要可以将主体和阳台等分开导出。 在SKETCHUP打开程序中，选择“查看”中“用户设置”

①将“设置基本单位”选择项中“单位形式”选择为“十进位”模式。

②在“渲染”选项中将“显示轮廓”选择一项进行取消选择。此项操作是为了保证导入的dwg文件中线条变成细线，以便精确的建模

2、导入CAD文件

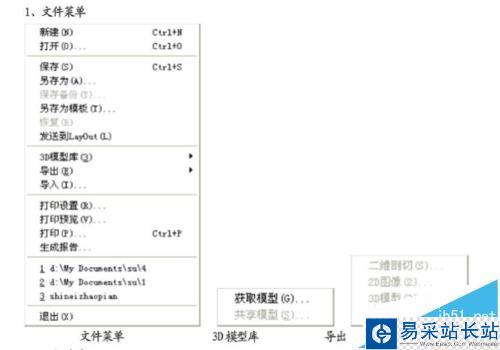

  选择菜单中的“文件”选项，选择其中的“导入”命令，在其子菜单中选择“导入DWG/DXF”选项。之后系统会自动跳出一个对话框，在对话框的右下角有一个“选项„„”，点击之后会出来一个新的对话框，在此对话框中选择“单位”为mm,(此选项中建议使用此单位，选择此单位是为了保证导入sketchup的cad图与cad中的图比例保持1：1，这样在建模型中就可以保证在由平面生成立体的时候，高度按照实际尺寸来进行拉伸。 2. 然后选择要导入的dwg图文件选择“导入”命令。cad图自动导入sketchup中。

3、拉伸各个楼层体块

1）墙体制作

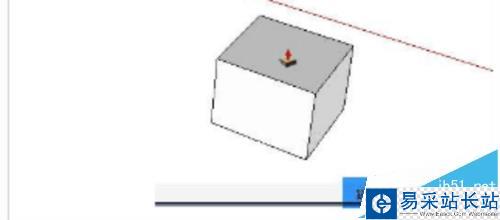

在A,B,C,D„上建立模型，充分利用矩形命令在平面上形成平面闭合图形（平面只要是闭合的，闭合部分内部就自动带有一种填充颜色或者可以应用MakeFace1.1插件进行封面，）以便进行拉伸平面生成立体。[面A（一层平面）只是起到建模尺寸定位衡量的作用。] 在体块拉伸高度时候，在建模型界面右下侧数据框中（图6）可以输入相应的高度，要注意将建立的模型按照实际需要进行清楚的编组。如果没有特殊情况一般方法都是分层拉伸，之后建立组块，将建好的各个层组块进行上下拼接。形成建筑的主体。

4、材质的贴制：
