在装配图里面，如果零件越多，坐标平面也会越多。大量的坐标平面如果被显示出来，会严重妨碍设计者的视线。常规的办法是针对这些平面，一个一个地选中，然后再执行“隐藏/显示”命令。但这种方法非常繁琐，如果要隐藏的平面非常多的话，这种操作办法就显得十分的笨拙。本文将介绍一种通过另外的方式快速隐藏坐标平面的方法。

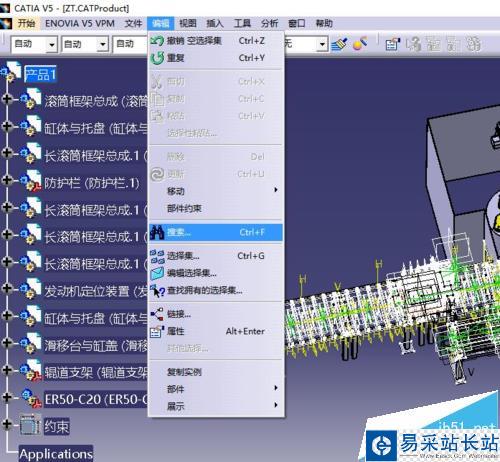

1、在装配模块下，选择菜单“编辑”——“搜索…”

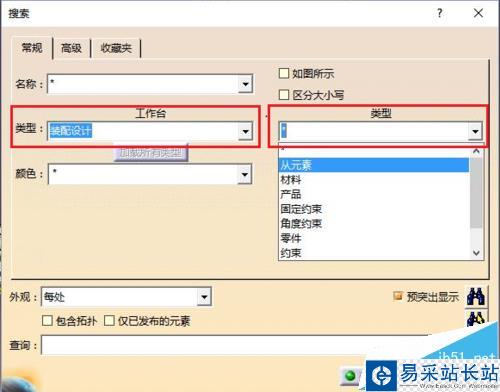

2、在弹出的“搜索”对话框窗口中，“工作台”下方的类型选择“装配设计”，在右边的“类型”中选择“从元素”，将弹出“停止捕获”对话框窗口。
3、在出现“停止捕获”窗口后，在装配图中任意选取一个坐标平面，完成对坐标平面类型的选取，并再次弹出“搜索”对话框窗口，但此时窗口中“工作台”的类型变成了“*”，窗口右侧的“类型”变成了“平面”。

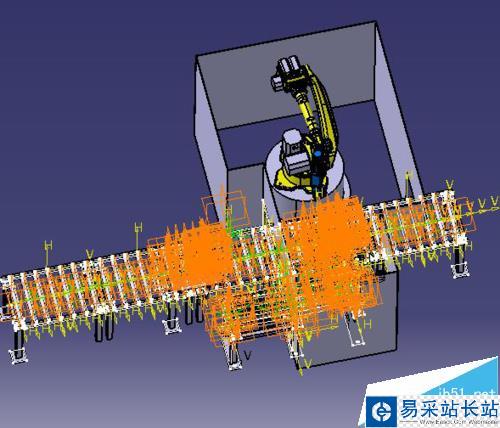

4、点击“搜索”窗口右下角的“搜索并选择”按钮，此时装配图中所有的坐标平面都被选择。

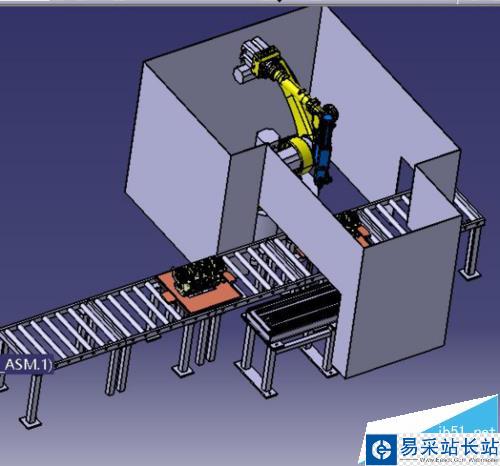

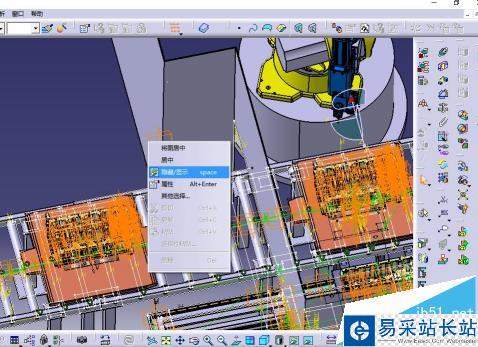

5、执行“隐藏/显示”命令，所有坐标平面都被隐藏。用同样的方法可以针对“约束”进行隐藏。
