proe怎么按照装配体指定视图方向导入CAD?

今天和大家分享proe的装配体指定视图方向怎么导入CAD的教程

软件名称：AutoCAD 2015(cad2015) 64位 免费简体中文版(附安装方法)软件大小：1.62GB更新时间：2014-08-28

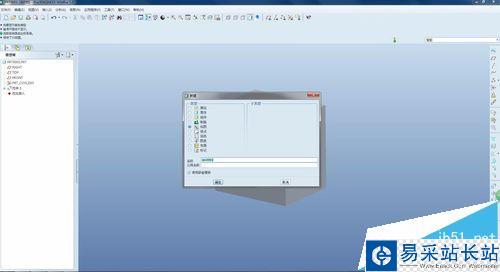

1、首先，双击打开或者右键选择打开proe5.0软件，使用其他版本的软件或者core都能使用该教程；然后，新建一个实体文件，使用缺省，点击确定。

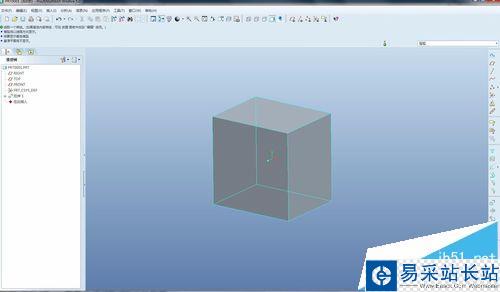

2、举例创建实体，我们先使用一个拉伸的命令创建实体，该实体可当作是一种装配体，不影响该教程。

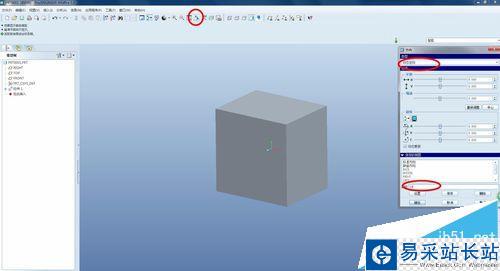

3、这一步是该教程的关键一步：调整好符合你视图的方向后，根据图中的红色圈圈的图标来定方向，类型为动态定向，然后点击保存视图，输入一个视图名称，比如33，依次点击保存确定。

4、新建一个绘图，模板自定义选取即可，选择空，选择A4格式也可以。

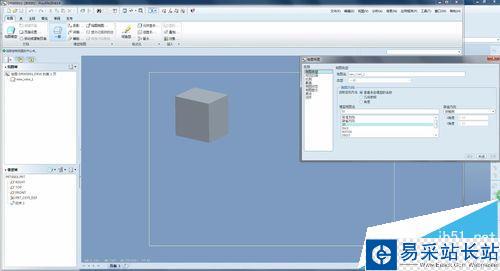

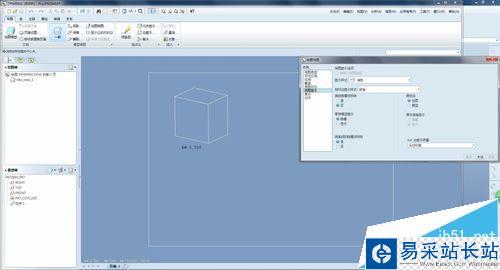

5、点击一般创建普通视图，选择上述我们所保存的视图，即33视图，然后选择选择消隐，点击确定，如下图所示。

6、接下来就是保存了，文件--保存副本，选择dwg格式，即CAD的常用格式后缀名，弹出的对框框默认即可，点击确定或者按中键确定。

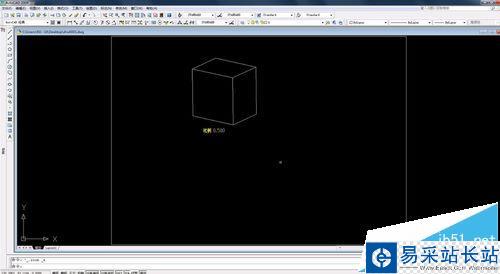

7、我们可以打开我们的CAD来查看我们的视图，一般来说就会在那里绘制轮廓尺寸即可。
