Proe5.0怎么创建三维立体的拐杖模型?

Proe5.0如中想要创建拐杖模型，该怎么创建拐杖呢？下面我们就来看看详细的教程。

软件名称：proe5.0破解文件 含32位/64位 免费版软件大小：44.3KB更新时间：2015-04-08

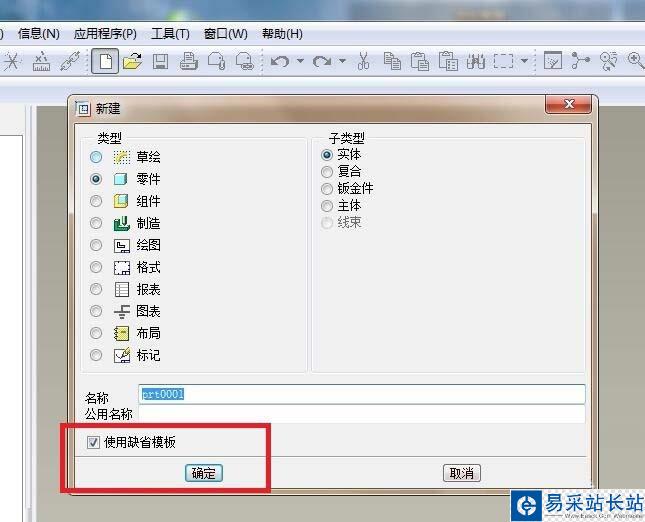

1、如下图所示，点击标题栏中的“新建”图标，点击“零件”、“实体”，点击“确定”。

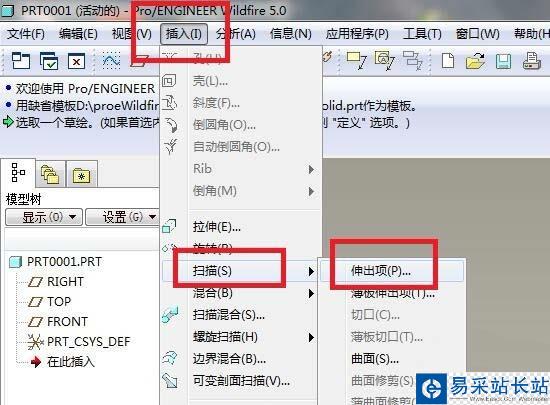

2、如下图所示，点击“插入”，点击“扫描”，点击“伸出项”。

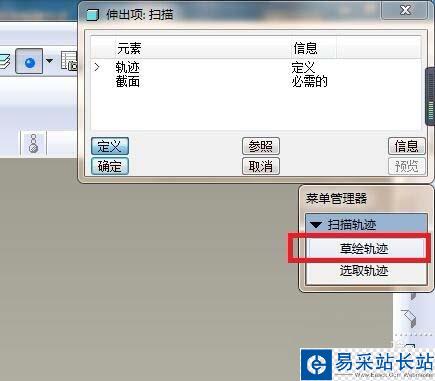

3、如下图所示，菜单管理器中点击“草绘轨迹”。

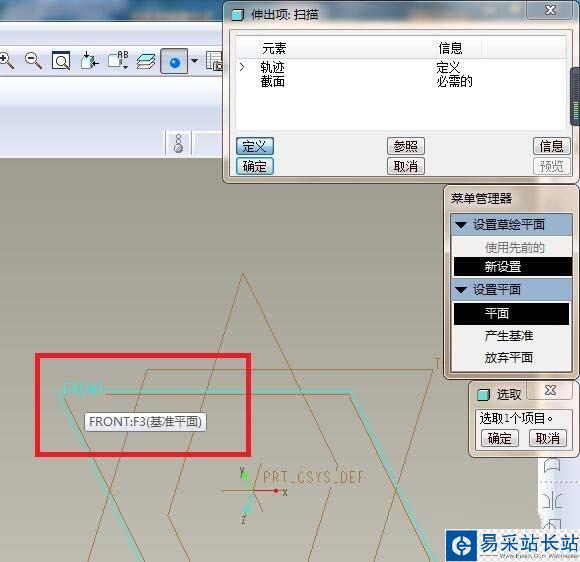

4、如下图所示，菜单管理器点击“FRONT面”为草绘平面，

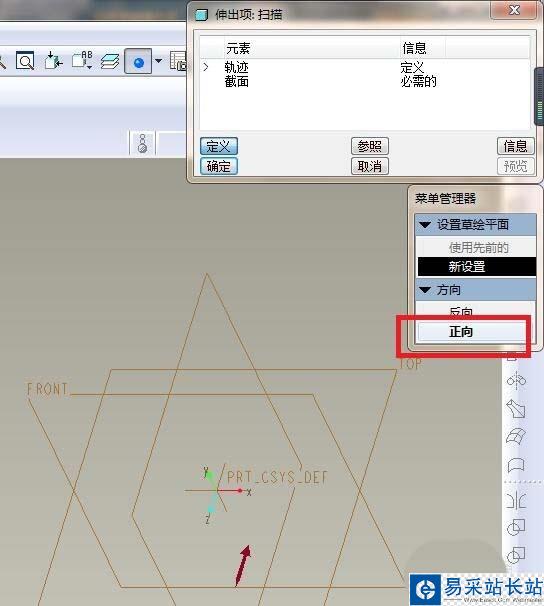

5、如下图所示，菜单管理器点击“正向”。

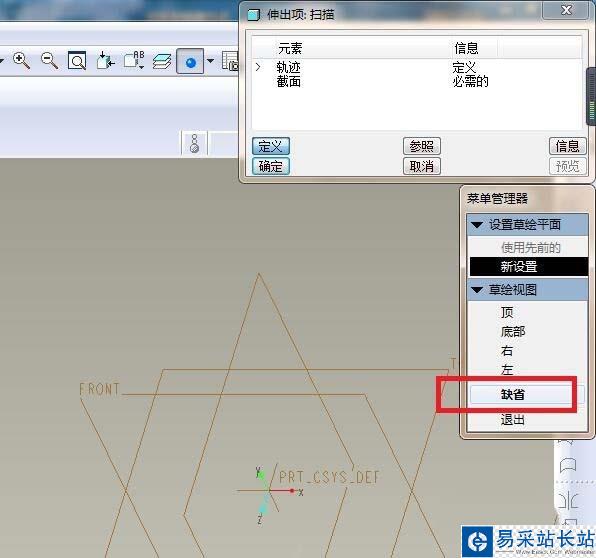

6、如下图所示，菜单管理器点击“缺省”。

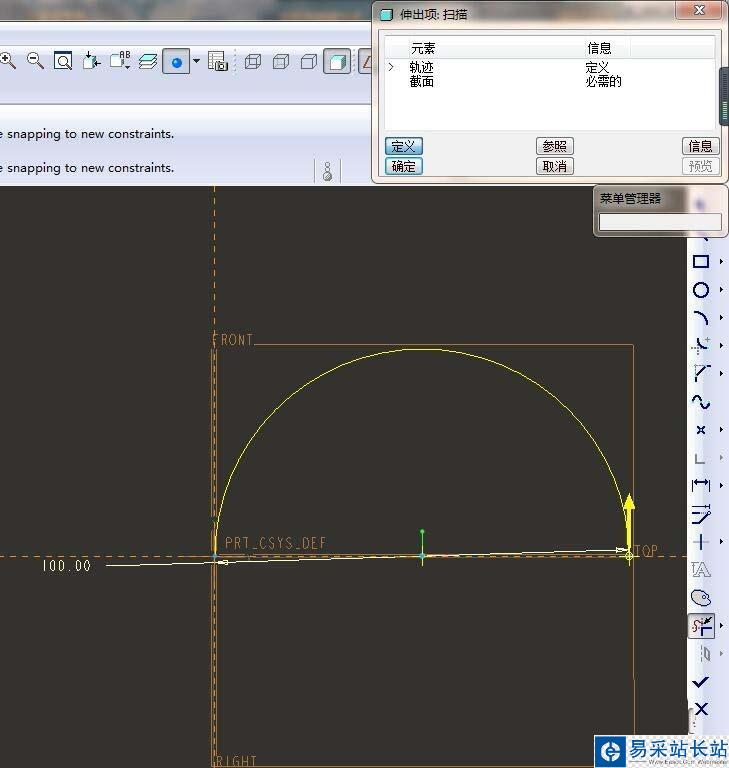

7、如下图所示，进入到草绘环境，这是画扫描轨迹。激活“圆”命令，点击，以横轴上任一点为圆心画圆与纵轴相切，标注直径100，激活“裁剪”命令，裁剪成半圆，点击“√”，完成并退出本次草绘。

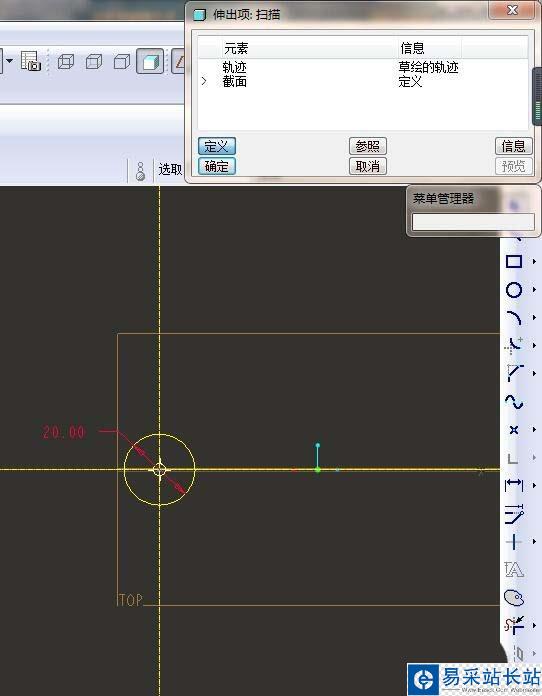

8、如下图所示，又一次进入到草绘环境，这是画扫描截面。激活“圆”命令，画一个圆，点击“√”，完成并退出本次草绘。

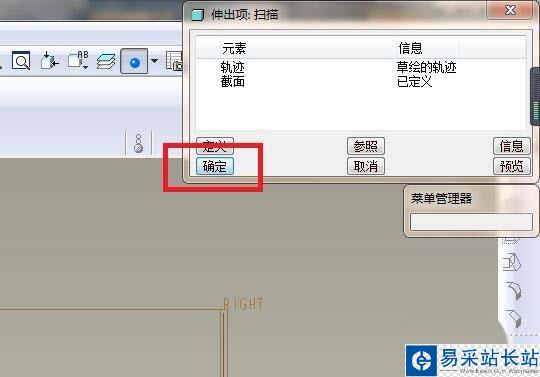

9、如下图所示，这里只有点击“确定”。
