caxa3d实体设计想要创建一个平面，该怎么使用直纹命令来实现呢？下面我们就来看看详细的教程。

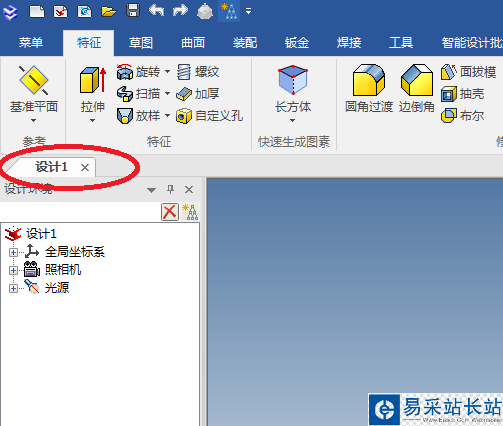

1、如下图所示，打开caxa3D实体设计2018软件，新建一个空白模板的设计环境。

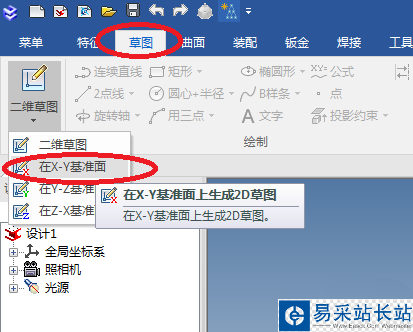

2、如下图所示，点击标题栏中的“草图”，点击“在X-Y基准面”，创建一个2D草图。

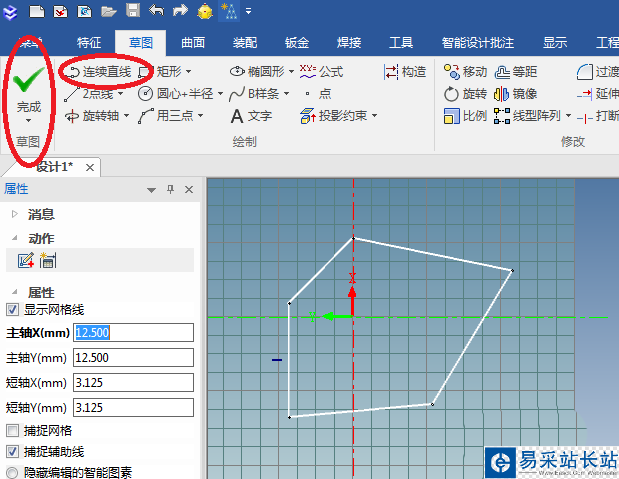

3、如下图所示，进入到草绘环境，首先点击工具栏中的“连续直线”图标，激活该命令，然后在草图工作区域随便画一个封闭的不规则多边形，最后点击“完成”。

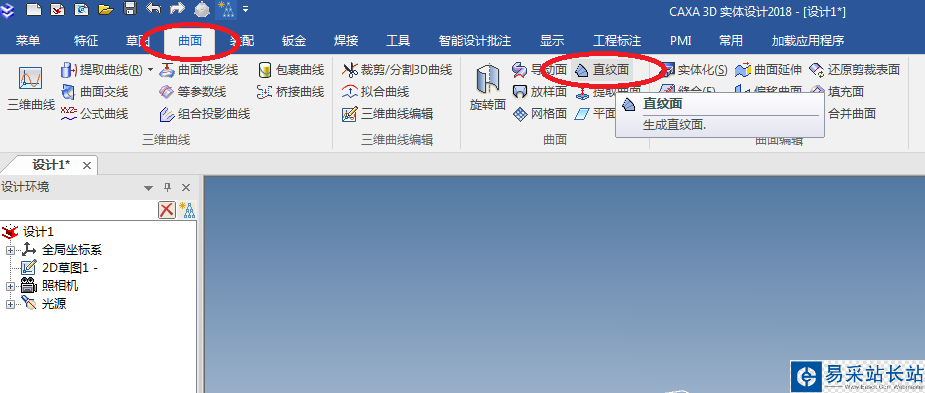

4、如下图所示，点击标题栏中的“曲面”，点击工具栏中的“直纹面”图标，激活该命令。

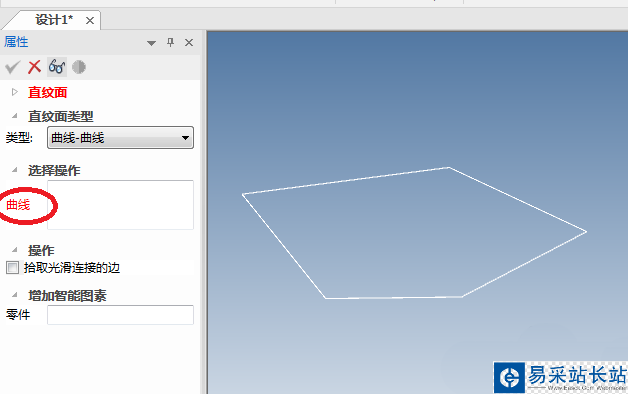

5、如下图所示，软件左边属性栏出现了“直纹面”，注意红色框选中的红色文字“曲线”，这是要我们选择草图中的曲线。

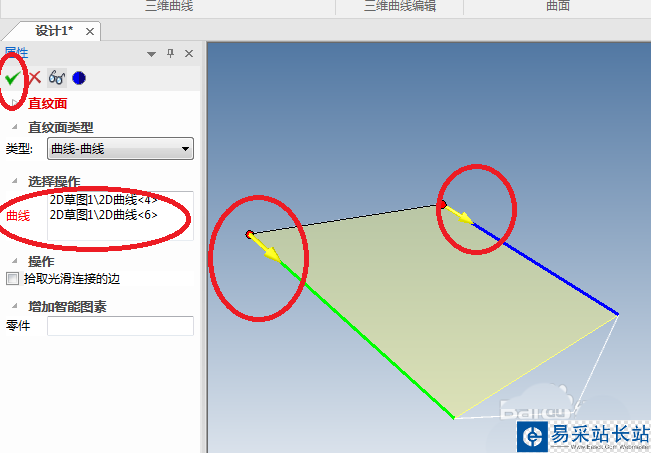

6、如下图所示，先后选择两条边，最后“√”完成。多次试验发现，我们只能选择两条边，然后直纹面的形状根据我们选择的边线而变化着，但是不管怎么变，都没能将整个多边形填满。

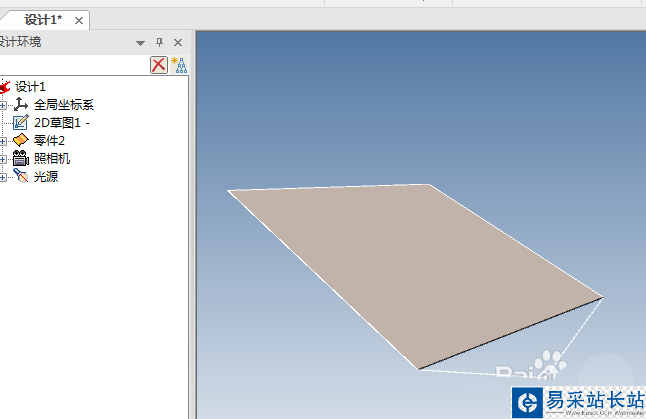

7、如下图所示，通过“直纹面”命令生成的平面就好了。
以上就是caxa直纹面命令打造一个平面的教程，希望大家喜欢，请继续关注错新站长站。
